产品详情

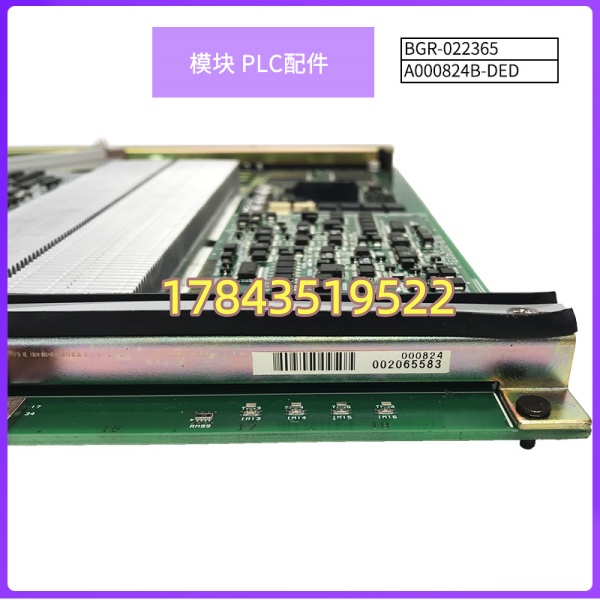

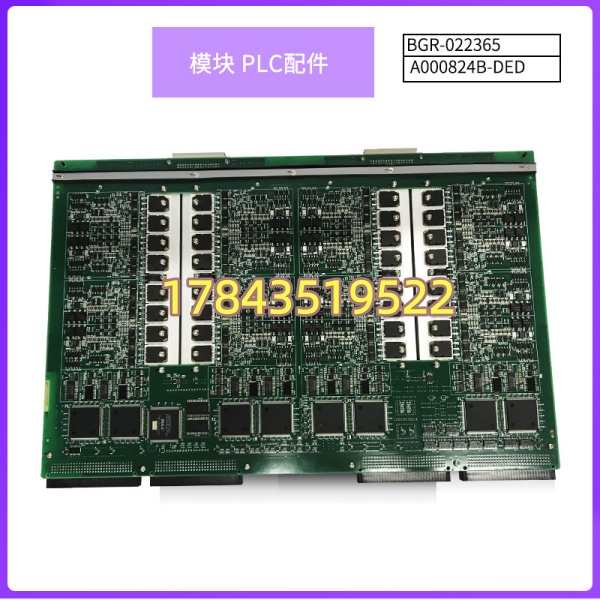

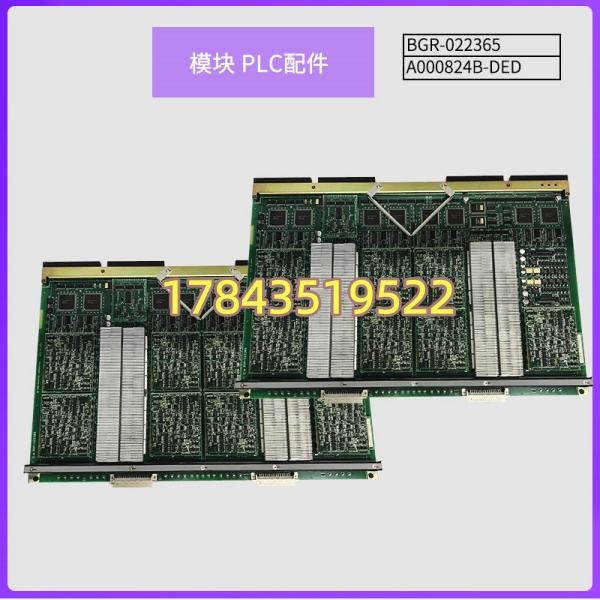

· 型号：BGR-022365-A000824B-DED（Advantest，基础件 BGR-022365，配置码 A000824B-DED）
· 品牌：Advantest（爱德万测试）
· 系列：V93000 / T2000 ATE 测试系统专用模块（非 ABB PLC/DCS 产品，市场部分误标为 ABB BGR 系列特此更正）
规格参数
- 目录号：BGR-022365-A000824B-DED — Advantest V93000/T2000 系统模块，A000824B-DED 为具体配置/修订版本号
- 产品类别：测试头接口模块 / 信号调理处理卡（Interface or Processing Module for Pin Electronics communication）
- 通道能力：依配置支持多路数字通道（典型 32～128 ch 每卡段）及模拟信号路径，具体以 V93000 Slot Type 决定
- 信号类型：数字 TTL/LVDS 差分、模拟 ±10V/±5V（经 PE 卡缩放），探针接触电阻 <1Ω（配探针卡时）
- 数据传输：背板高速串行或并行总线连 Pin Electronics，支持 GO/NG 向量实时比较
- 接口形式：标准 V93000/T2000 机箱插槽金手指 + 同轴/SMB 高速 I/O 口（依配置）
- 供电要求：由 V93000/T2000 机箱背板供 ±12V / +5V / +3.3V（依卡型），典型功耗需核对系统 Manual
- 安装槽位：指定 Slot Group（通常需与 PE 卡、DC 卡成对使用，混插错槽会报 Config Error）
- 工作环境：运行 15～35℃（测试机房推荐恒温），5～80% RH 非凝露，洁净无尘环境
- 软件/校准：通过 Advantest SmartScale / SmarTest 做通道校准与偏移补偿；更换后需执行 Module Self-Test
- 物理尺寸/重量：约 300×200×40 mm（依是否为测试头组件或插卡，以实物为准），重约 0.8～1.5 kg
- 认证/标准：CE、RoHS 依生产批次，符合 SEMI S2/S8 标准
产品介绍
BGR-022365-A000824B-DED 是 Advantest V93000 或 T2000 系列半导体测试机台内的专用接口/处理模块，负责测试向量与 Pin Electronics 间的信号中继、电平转换或高速数字通道管理。它不是工厂 DCS/PLC 模块，不跑 IEC 61131-3，而是 ATE 机台”神经末梢”的一部分——连接测试程序（SmarTest/IG-XL）与被测芯片(DUT)的探针卡或负载板。
坦白讲采购这卡只有一种情形：Fab/OSAT 厂 报 “Module BGR-022365 Not Recognized / Channel Failure” 需原位替换恢复产能。有一点要注意——Advantest 模块严格按 Slot Group 和 Firmware Version 绑定，买前必须核对机台现有 Slot 占用表及 Configuration Code（A000824B-DED 不能随便换成其他后缀否则 SmarTest 报 License/Config Mismatch）。
应用场景与行业案例
我在半导体测试厂碰过最急的： SOC 测试机晨检 Site 3 报 “BGR-022365 Ch.17-32 Open/Short — Signal Integrity Fail”，互换 Slot 确认模块内缓冲 IC 老化。这种 ATE 机台停一小时损失几万美金测试费，你不可能等原厂两周交货——找块同配置测过好的模块，断机台该 Slot 电源、拔出、插入、做 Module Diagnostic → Pass → 恢复跑 Wafer Sort。
- 晶圆 Foundry（台积电/联电/中芯等代工厂）CP 测试 — 配 系列模块做高速数字向量比对，原位换卡保测试程序不变。
- 封测厂（OSAT）FT 终测 — SOC/CPU/GPU 大规模数字+少量模拟混合信号测试，模块故障直接停线需 MRO 备件。
- IDM 芯片设计验证实验室 — 工程机 /T2000 早期版本沿用 特定修订，备件难寻需 NOS 或 A 级拆机。
- 存储器/射频芯片 ATE 平台 — 配合 DC-HCS/PS-HCS 卡做参数测试，BGR 模块负责通道同步与时序对齐。
真实案例：
华东某封测厂 双 Site 机台，周一早班 SmarTest 加载 Pattern 时报 ” Slot 5 — Calibration Fail at 500Mbps”。先 Run Diagnostic → Ch. 48-64 Eye Diagram 闭合（正常 >300mV），互换 Slot 5↔Slot 2 故障跟板确认模块问题。库房有测过好的同配置（ 后缀一致），Shutdown Slot Power → 拔旧插新 → Power On → SmarTest Rescan Hardware → Execute Self-Test All Channels → Pass → Resume Production。全程 25 分钟，未动 Loadboard 或测试程序。测试经理说”幸亏备件后缀一字不差，上次有人买错配置码头直接锁”。
常见问题解答 (FAQ)
Q1：BGR-022365-A000824B-DED 支持热插拔吗？能带电拔插？
/ 部分 Slot 设计支持在线插拔但强烈建议先 Shutdown Slot Power 或在 Maintenance Mode 下操作。带电拔插有概率损坏金手指或致背板误报。标准流程：Exit SmarTest → Instrument Power Off → Extract Module → Insert New → Power On → Hardware Rescan → Self-Test。
不能随便换。后缀代表 F/W 版本、校准常数、License Feature 及 I/O 配置。混插或错后缀 SmarTest 会报 Configuration Mismatch 或 Lock Slot。必须买与原机完全一致 （或经 Advantest FSE 确认向上兼容版本）。
Q3：换新模块后要做校准吗？
建议执行 Module Self-Test 及 per-pin Offset Calibration（若机台日常校准周期已覆盖可只做 Quick Cal）。若原机有 Golden Sample / Reference Board 比对更佳。长时间未校准的机台换模块后顺带做一次 Full Cal 保测试良率。
Q4：怎么鉴别拆机件好坏？有什么坑？
Advantest 模块内置自检 ROM 和通道特性指纹。要点：①SmarTest/IG-XL 能识别 Module ID 且 Slot Diagnostic All Pass；②让卖家提供同机台 Slot Scan + Eye Diagram 截图（关键通道眼图开启）；③查金手指无烧蚀氧化、散热片无压伤。无测试设备出具报告的拆机件高风险——坏通道在量产才暴露成本极高。
Q5：质保和成色采购注意？
全新原包罕见（ 老代模块逐步 EOL），市场多 New Old Stock（原防静电箱未拆，批次近 10 年内）或 A 级测试拆机（SmarTest 全通道 Self-Test Pass）。问清：①完整配置码 是否匹配；②测试报告含 Slot ID Recognize + Channel Test；③序列号标签清晰可溯（Fab 资产管理要求）。低价无测试拆机勿碰。
