描述
产品详情

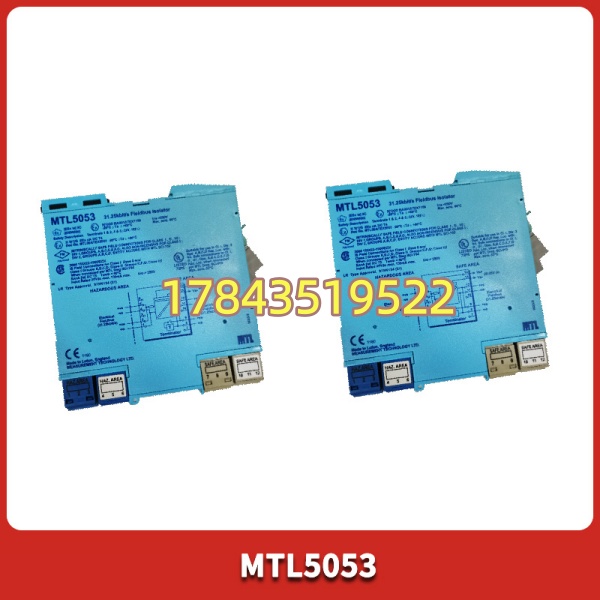

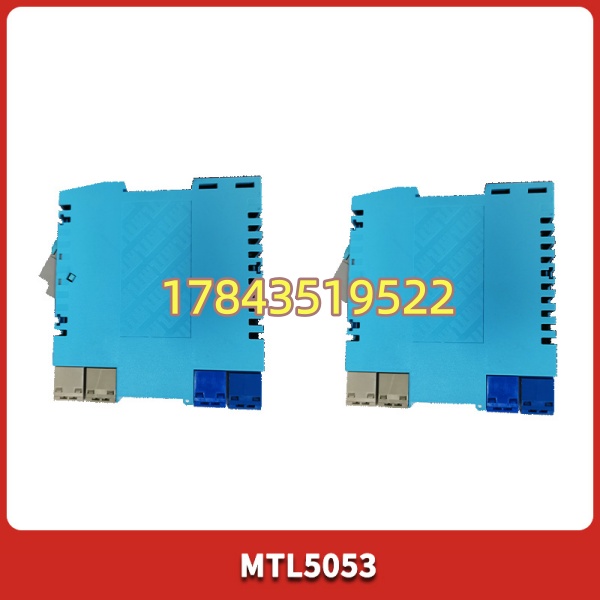

· 型号：MTL5053
· 品牌：MTL Instruments（Eaton Crouse-Hinds Division）
· 系列：MTL 5000 Series — Foundation Fieldbus H1 IS Power/Isolator
规格参数

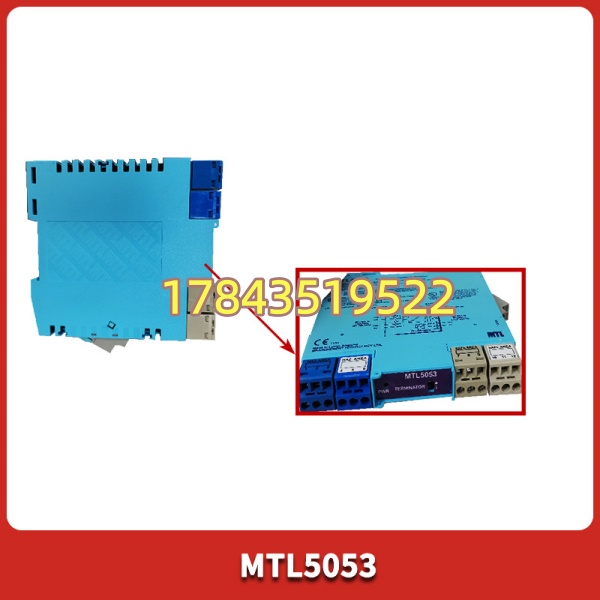

| 参数项 | 规格值 |
|---|---|
| 原厂部件号 | MTL5053 |
| 产品类型 | Foundation Fieldbus H1 本安隔离电源/中继模块（IS Power Conditioner + Galvanic Isolator） |
| 适用总线 | Foundation Fieldbus H1，31.25 kbit/s（IEC 61158-2 / ISA-S50.02） |
| 安全区输入电压 | 20～35 V DC（通常由控制室 FB Power Supply 或冗余 PS 供给） |
| 危险区输出电压 | 18.4 V DC ±2%（本质安全电源 Type 133 per FF-816） |
| 危险区最大输出电流 | 80 mA（限能，符合本安要求） |
| 直流输出阻抗 | 105 Ω ±3% |
| 内置终端电阻 | 可选 110 Ω（通过模块顶部 DIP 开关启用/禁用，适用于短安全区总线段） |
| 隔离电压 | 250 V rms（安全区↔危险区↔电源，galvanic isolation） |
| 自身功耗 | 典型 2.3 W @ 24V in / 80mA out负载；最大 2.6 W @ 35V in |
| 输入电流需求 | 典型 135 mA @ 24V in（满载 80mA out）；105 mA @ 35V in |
| 指示 LED | 绿色 PWR LED — 模块供电正常且输出正常 |
| 危险区认证 | ATEX / IECEx Ex ia IIC T4~T6，适用 Zone 0/1/2（须按证书配线） |
| 安装方式 | 35 mm DIN 导轨（EN 50022），插头式端子排，支持密集安装 |
| 推荐安装间距 | 相邻单元间留 10 mm 散热间隙（MTL MS010 垫片），非垂直安装时最高工作温度降额至 45℃ |
| 工作温度 | -20℃ ～ +60℃（垂直 DIN 轨安装）；非最佳朝向最高 +45℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 外形尺寸 | 约 114.5 × 16 × 105 mm（H × W × D，MTL5000 标准窄体） |
| 重量 | 约 0.13～0.15 kg |
产品介绍
某个炼化项目做过 Foundation Fieldbus 段的噪声排查——八台 H1 变送器里三台偶发通信中断，根源是原来用的廉价非隔离 FB PS 引入共模干扰，换成 MTL5053 后 galvanic isolation 切断了安全区接地环路，再没出过乱码。这块卡不是普通 AI/AO 安全栅，它是专为 FF H1 现场总线设计的本安限能供电+信号隔离一体模块：从控制室 FB Power Supply 取 24V DC，经限能和隔离后给危险区现场总线设备（变送器、阀门定位器）供 18.4V/80mA 本安电源，同时透传 31.25 kbit/s 数字信号双向无阻塞。
严格来说它输出限 80mA，一个 H1 网段挂多少台仪表得按 FF Physical Layer 规范核算（通常 ≤8台有源设备，视仪表取电而定），超载会触发本安限流导致整段 H1 掉线。MTL 5000 系列仍正常供货但部分项目已开始向 MTL5500（更薄、更低功耗）迁移——若贵厂是新建建议直接走 MTL5543/MTL5544 等新系列；存量维护则 MTL5053 仍是主力备件，按 C 类或 B 类管理每 H1 段备半件～1 件即可（不像跳闸模块需 A 类冷备，但缺了它整段 FB 仪表全离线）。
应用场景与库存策略
Foundation Fieldbus H1 段一旦 MTL5053 失效，整条总线挂掉——所有挂在该 PS 下的变送器、阀门定位器全数 Lost Communication，在 SIS 无关但过程控制层是直接的数据黑洞，操作员被迫切手动或靠旁路。原厂正常交期 4-8 周，渠道偶有波动。
- 炼化/油气处理装置 FF H1 现场总线段（温度/压力/流量多参数变送器集群）→ 每段配 1 块 MTL5053 作本安 PS → 单点故障致整段 H1 仪表离线 → 建议按 B/C 类备件每 3-4 条 H1 段备 1 件（或每控制柜最低备 1 件），注意备份端子排接线图。
- 海上平台过程控制间（Safe Area 机柜室）→ 高湿盐雾环境 → 建议选用带原厂激光标签全新件，安装时间隔 10mm 保证散热（该模块满载有点烫）。
- 新项目或大规模改造→ 考虑升级 MTL5500 系列（MTL5543 等）→ 若保留 5000 系列则同步评估 Last-time-buy，不做超量囤货。
真实案例：西北某天然气处理站 2021 年检时发现 #3 脱硫单元 H1 段全红，查为 绿色 PWR LED 灭——拆下测输入 24V 正常但输出短路保护锁定（端子螺丝松动致现场侧瞬间短接，本安限流锁死）。当时库房无备件等了 6 天渠道调货。换完后顶部 DIP 把内部端接电阻 Enable（原施工漏设端接导致边缘反射也曾引起偶发掉线）。事后仪表班长按我建议按 H1 段数量 25% 比例设备件池，现在每面 FB 柜门内侧贴了” ×1 冷备位于 XX 抽屉”——去年邻单元同现象 12 分钟恢复。
常见问题解答 (FAQ)
MTL 5000 系列目前 Eaton 仍维持供货（以官方 PCN 为准），常规交期 4-10 周；二手/MRO 测试件市场也多。采购新件优先走授权分销商要原厂 COC，二手件必须要求上电测试视频（PWR LED 绿、带假负载输出 18.3-18.6V）。
不行，功能完全不同。 是 FF H1 总线本安电源+隔离，不处理 4-20mA 模拟量。4-20mA 回路要用 MTL5011/MTL5012 或 MTL5511 等 AI/AO 隔离栅——混用会烧毁现场设备。
Q3：内置终端电阻什么时候开？两端都开吗？
H1 总线物理层规范要求链路两端各有一个 110Ω 终端电阻。 顶部开关可启用本模块端接，另一端通常在 FB Power Supply 或耦合器处端接。同一条 H1 段只允许两个端接位置启用，多了反射超标通信会乱，少了信号衰减也可能掉包——初次投用建议用示波测眼图确认。
Q4：80mA 限流够挂几台现场设备？
按 Foundation Fieldbus 规范，典型有源 FF 变送器取电 10-20mA/台，静态功耗低的约 10mA。保守按每台 12-15mA 算，80mA 理论极限约 5-6 台，工程上推荐单 H1 段挂 ≤8 台（含预留）且总取电不超 80% 即 ≈65mA——超了整段本安限流跳闸。
Q5：二手/拆机件怎么验货防假？
要求：① MTL 原厂标签清晰含 SN、Ex 认证号、输入/输出参数 ② 上电接 24V 入、开内部端接+挂 50Ω 假负载测输出端 17-19V 范围（空载略高，带载趋近 18.4V）③ PWR LED 稳绿无闪烁。拒收标签重印模糊或端子烧灼氧化件。
