描述
产品详情

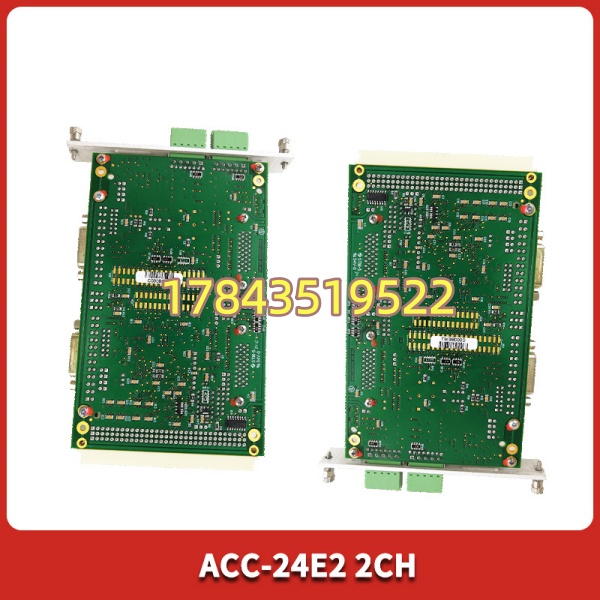

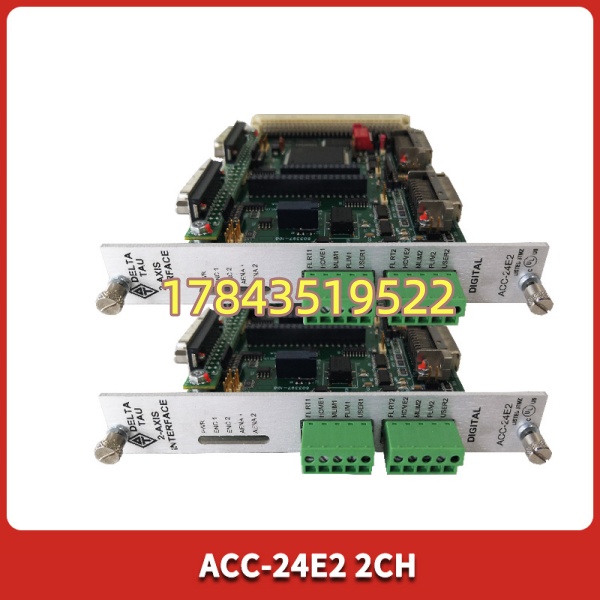

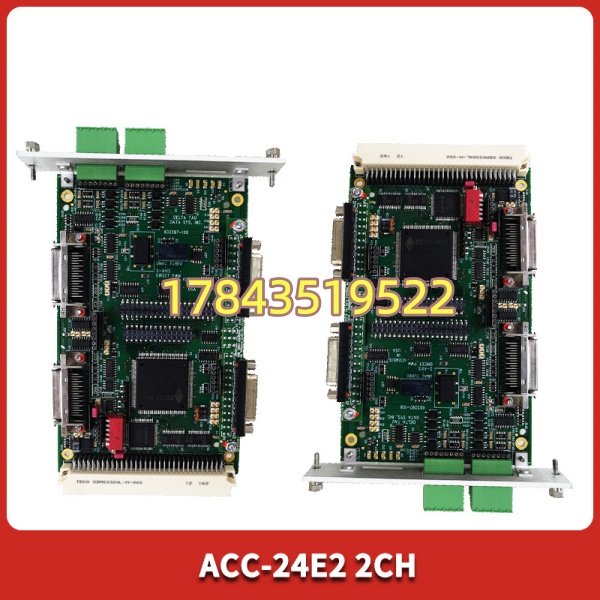

· 型号：ACC-24E2-2CH（ACC-24E2 两轴版，Option 1 可扩展另 2 轴）
· 品牌：Delta Tau Data Systems（Omron Group）
· 系列：Turbo PMAC2 / UMAC / MACRO Station 扩展轴接口模块
规格参数
- 产品全称：ACC-24E2 2-Axis Digital Servo/Stepper Interface Module for UMAC / Turbo PMAC2
- 控制轴数：2 轴独立（可加 ACC-24E2 Option 1 子板再扩 2 轴，单板共 4 ch Servo IC 其中 2 路引出）
- 伺服 IC：板载 1× PMAC2 风格 4 通道伺服 IC（DSP 类架构，与 Turbo PMAC2 CPU 共用固件）
- 输出模式：直接数字 PWM（±10V 等效指令给模拟伺服放大）/ 脉冲+方向（步进或数字伺服）/ PFM（步进 PFM 模式），软件可配
- 放大器接口：36-pin Mini-D 连接器（每台轴 18 针：CMD±、ENA、FLT、RLY 等），支持使能/故障/使能继电器回馈
- 编码器反馈接口：每轴 DB15 female（A/B/Z 差分 5V 或 12V 需核对跳线），最高接受频率需核对手册（典型数 MHz 级）
- 总线接口：UMAC UBUS 扩展总线（背板金手指），与 CPU（如 UMAC Turbo PMAC2 CPU）直接通讯，无独立处理器
- 最大扩展能力：单 UMAC CPU 最多挂 8 块 ACC-24E2 系列 → 最多 32 轴（2 轴版）或 16～32 轴混合配置，依 Option 卡情况
- 安装方式：UMAC 3U 机架插槽（占用 1 槽；若带 Option 1 子板占用相邻槽位电气关联）
- 状态指示：板上 LED 指示 +5V、±15V 电源、通讯状态、轴故障（依固件版本）
- 供电：由 UMAC 机架背板 +5V / ±15V 供给（典型功耗需核对，约 3～5W）
- 编程环境：Delta Tau Pegasus / Power PMAC IDE 或老版 PMAC-NC Executive，使用标准 Turbo PMAC2 地址映射（M-variable / I-variable）
- 工作环境：0～+55℃（存储 -40～+85℃）/ 5%～95% RH 无凝露
- 尺寸（约）：100 mm × 160 mm（3U Eurocard 格式），深 ≈25 mm（不含连接器）
- 配套电缆：ACC-28EX 系列或定制 36pin Mini-D ↔ 驱动器线缆；编码器用标准 DB15 公-母延长线
产品介绍
ACC-24E2-2CH 是 Delta Tau Turbo / UMAC 系统的轴接口扩展卡——它本身不跑逻辑，只把主 CPU 算好的运动指令转成伺服放大器看得懂的 ±10V PWM 或脉冲+方向信号，同时把编码器 A/B/Z 反馈读回 CPU 做闭环。插在 UMAC 机架里通过 UBUS 与 CPU（如 Clipper / UMAC Turbo CPU）直连，每台 UMAC 最多挂 8 块，老系统加轴或坏件替换都靠它。
坦白讲 Delta Tau 原厂对老 系列已逐步停产生命周期结束通知，新项目用 Power PMAC 架构（ACC-5E 等）。但国内大量半导体设备、CNC 磨床、锂电卷绕机还在跑 Turbo ，这块卡烧了就得找备件。有一点要注意： 分 2 轴版（-2CH/2E）和 4 轴版（-4CH/4E），还有早期 ACC-24E（PMAC1 时代）——买前拆旧件核对丝印””及轴数标识，别把 PMAC1 版 ACC-24E 或 4 轴版混买，跳线/固件地址可能不兼容。另外它必须配合 Turbo CPU（固件 V1.1xx+ 支持），老 PMAC (V1.x 非 Turbo) 部分功能受限。
应用场景与行业案例
痛点切入
半导体探针台或光学磨床 Turbo 系统 -2CH 受伺服放大器故障反灌打坏接口芯片，Z 轴无输出——CNC 报 “Amplifier Fault / No Command” 且手动 JOG 不动。原系统不舍得升 Power PMAC（需重写 PLC 程序和 CAM 后处理），只换接口卡原位恢复，是典型的精密设备续命场景。
典型场景
- 半导体晶圆探针/划片机 —— UMAC Turbo + -2CH ×N 做多轴纳米级联动，直接 PWM 模拟伺服保轨迹平滑
- 精密光学磨床/CNC 工具机 —— 2～4 轴联动插补，编码器反馈闭环，支持螺距误差补偿与反向间隙补偿
- 锂电辊压机/分切机 —— 放卷/收卷+压辊同步控制，脉冲+方向模式兼容第三方步进/伺服驱动器
- 机器人关节测试台 —— 多块 堆叠扩轴，Pegasus IDE 做 S 曲线加减速与前瞻控制
- 老厂 Turbo 备件轮换 —— 与原 CPU 固件兼容（I7mn 变量映射不变），原位替换老化接口卡
真实案例
华南某光学镜片研磨线 UMAC Turbo 系统（CPU + 3×-2CH 共 6 轴），#2 卡通道 1 无 PWM 输出——互换 #3 卡槽确认卡故障。确认其余轴正常运行→停 UMAC 机架电源→拔出故障 -2CH（注意 ESD 腕带，金手指朝外）→插入测良拆机同版（丝印 ，2 轴标识）→上电→Pegasus IDE 联机 “Check Comm” → I-Variable / M-Variable 地址自动识别（与 Slot 位置对应）→JOG 测试各轴正常→恢复自动运行。全程约 15 分钟。设备主管说：”这机器九几年买的，PMAC 程序没人敢改，能找到卡顶上去比啥都强。”
常见问题解答 (FAQ)
不支持。UMAC 机架扩展卡设计上不断电插拔可能导致 UBUS 锁死或静电打坏 Servo IC。更换建议停机架电源（CPU 可保持电池后备 RAM），插新卡后上电，Pegasus/Pmac Executive 会自动识别 Slot 地址。换前 Save 变量备份（save vars all）。
不能盲目互换。ACC-24E 是 PMAC1 老架构（不同 Servo IC、不同地址映射），插 Turbo 可能不识别或功能异常。-4CH 是 4 轴版（同芯片但多 2 路引出），若你原系统组态按 2 轴/槽配 I-variable 且 Slot 位置不变，4 轴版通常可向下兼容但浪费 2 通道——反向（4 轴版槽位换 2 轴卡）要确认程序没用到超出的轴号。最安全：同型号同轴数。
Q3：停产了没新机，坏了怎么办？有替代？
Delta Tau 对 系列已生命周期结束通知，全新原厂基本无货。现实做法：① 淘原厂拆机测良件（主流，核对丝印 + 2CH/2E 标识、条形码，上已知好 UMAC 机架做 JOG + Encoder 反馈验证）；② 若整机允许升级可迁 Power PMAC（Geo Brick LV / UMAC Power PMAC CPU + ACC-5E 系列接口卡，需重写运动程序/PLC 及重新标定轴映射，成本高周期长）。单纯备件替换推荐带 JOG 测试的拆机件。
Q4：怎么判断是卡坏 vs 伺服放大器或编码器线问题？
先查板上 PWR LED（背板 ±15V/+5V 正常应亮）；JOG 时示波器量 36pin Mini-D CMD± 引脚——有 PWM 摆动说明卡输出 OK，问题在放大器侧或使能连锁未闭合（查 FLT/ENA 回路）；无 CMD 输出且 CPU 报 “No Servo IC Found Slot X” 多指卡 UBUS 接触不良或 Servo IC 损坏。互换槽位可进一步确认。
Q5：需要重下装程序或改参数吗？
不需要改运动程序。 是纯接口卡，Ixxx（轴使能/类型）、Mxxx（轴映射）、I7mn（Servo IC 基地址）按 Slot 位置自动分配。换新卡后确认 Slot 插回原位置（或按新 Slot 重设 I7mn），Save/Send 变量，JOG 测试。若 Slot 位置变要同步改 I7mn 变量。
Q6：拆机件怎么鉴别好坏/是否翻新？
看 Delta Tau 原厂标签清晰、丝印 （非 ACC-24E）、版本号匹配；金手指无烧黑氧化；插已知好 UMAC Turbo CPU 机架→上电 PWR LED 亮→Pegasus “Online” 识别 Servo IC→JOG 轴看 CMD 引脚示波器有输出、Encoder 反馈计数随手转码盘变化。闻板子无焦糊味，周边小电解无鼓包。
