产品详情

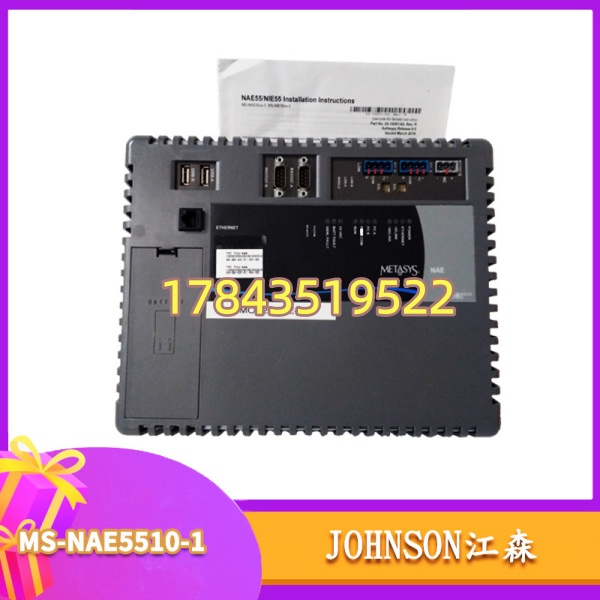

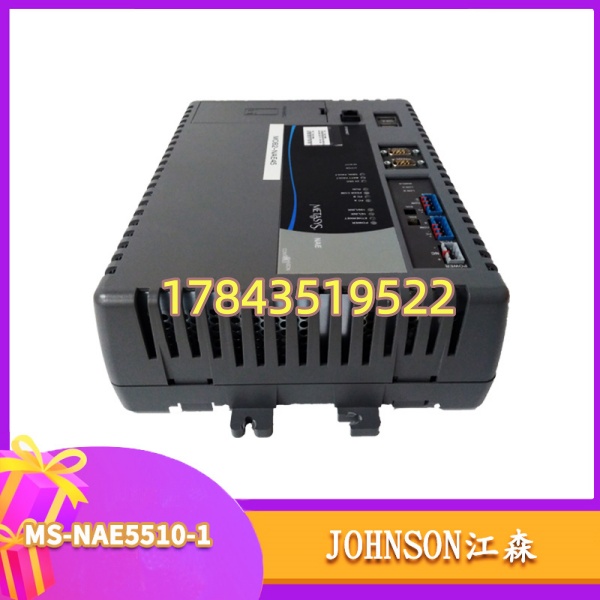

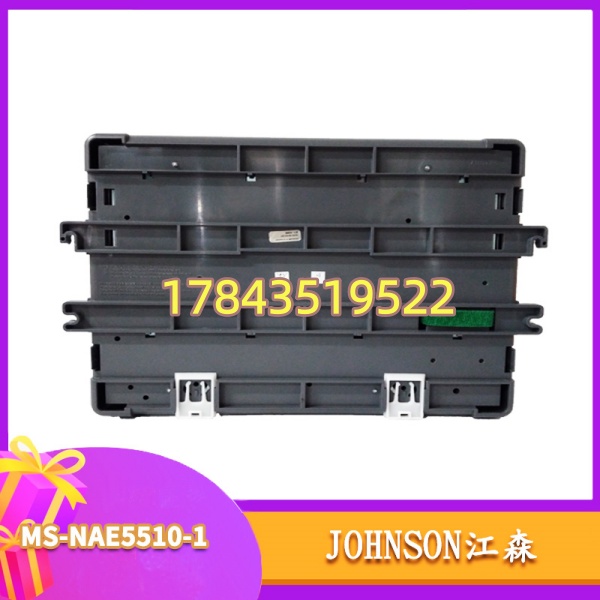

· 型号：MS-NAE5510-1
· 品牌：江森自控 (Johnson Controls)
· 系列：Metasys NAE (Network Automation Engine) 系列
规格参数
| 参数项 | 规格值 |
|---|---|
| 处理器 | 32位 ARM Cortex-A9，主频1 GHz |
| 内存配置 | 512 MB DDR3 RAM + 512 MB 闪存（部分批次为256 MB SRAM） |
| 扩展存储 | 支持SD卡，最大4 GB（用于历史数据存储） |
| 电源输入 | 24 VAC，功耗典型值 50 VA |
| 以太网接口 | 1个，10/100 Mbps RJ45，支持Web访问 |
| RS-232-C端口 | 2个（用于调试或串口设备连接） |
| RS-485端口 | 2个光隔离（支持N2或BACnet MS/TP干线） |
| USB端口 | 2个（串行通讯） |
| 干线管理能力 | 每干线最多100台设备 |
| 工作温度 | 0℃ 至 50℃（注意：部分批次宣称-40℃，请以铭牌为准） |
| 外壳/防护 | 塑料带金属内屏蔽，IP20 |
| 电池 | 内置数据保护电池（断电保持实时时钟和SRAM数据） |
产品介绍
严格来说，这玩意儿在楼宇自控圈子里不叫PLC，它叫网络引擎。江森Metasys系统里，MS-NAE5510-1干的是“翻译官”加“交警”的活儿。底下挂着老掉牙的N2总线的VAV控制器（比如UNT、VMA14xx系列），顶上通着以太网接操作站。没有它，你的电脑就看不懂底层设备在说什么鬼话。
它的核心价值不是算力有多强，而是兼容性。很多大型公建项目，比如医院、机场，当年上Metasys系统时用的都是N2协议的控制器。你要是直接把这些老家伙换掉，成本高得吓人，停机影响也大。NAE5510-1能同时挂着N2老设备和BACnet新设备，充当一个翻译网关，帮老系统续命。从供应链角度看，江森官方早就主推NAE55系列的后续版本甚至NCE系列了。这意味着市面上流通的MS-NAE5510-1基本都是拆机件或者翻新件。采购这种停产网关，最怕买到固件版本不对、或者被锁了密码的砖头。
应用场景与库存策略
痛点切入： 这玩意儿要是黑屏或者网络灯不亮了，最直接的后果就是操作站上看不到空调温度、调不了设定值。更麻烦的是，它不像传感器坏了换个新的那么简单，里面的数据库配置一旦丢了，恢复起来得拿着原始程序一点点灌进去，找人来做一趟服务费至少5000块起步。
典型场景与备货建议：
- 行业： 大型商业综合体/写字楼。具体应用： 中央空调冷热源群控。为什么非它不可： 这里的控制逻辑涉及冷水机组、冷冻泵、冷却塔的联锁启停和加减载，全靠NAE里的程序跑。换别的网关，几十条控制算法得重新写，调试周期至少一周。库存策略： 单台设备控制核心区域（如数据中心）的，现场必须备1块“冷备件”。反正不上电也不损耗，就怕坏了干瞪眼。
- 行业： 医院/药厂。具体应用： 洁净区的温湿度压差监控。为什么非它不可： 洁净区验证非常繁琐，换个硬件的任何变动都得重新做验证。最省钱的办法就是维持原样，哪怕是个旧的NAE5510-1，只要插上去能认设备、数据能通，就不需要走变更流程。库存策略： 建议由代管供应商提供“置换服务”。你交一笔年度服务费，供应商保证库房里有货，一旦你的坏了，先把替换件发给你换上，再把坏件寄回去。
- 行业： 交通枢纽（地铁/机场）。具体应用： 站台公共区的节能照明控制。为什么非它不可： 这类场景对BAS系统的依赖是刚性的，坏了直接影响旅客体验和能耗成本。库存策略： 按在用数量的20%备货。比如现场有5台在用，仓库里放1台备机。因为这类地方维修响应时间通常要求4小时内恢复，等采购流程走完不现实。
真实案例：
某三甲医院的老住院楼，用了十几年的江森Metasys系统，中央站画面上的空调机组突然全部显示“通讯失败”。电工去现场查，MS-NAE5510-1的面板灯全灭，只有电源灯微闪。换了个插座，没用。量了一下24V输入，电压正常，判断是内部电源板电容老化鼓包，带不动负载了。
当时是夏天最热的时候，ICU病房的温度已经升到27度，护士长打了无数个投诉电话。翻遍全院的备件库，发现只有一块报废线拆下来的NAE，型号是MS-NAE5510-2（新版本），插上去发现旧程序没法直接灌进去，因为固件版本跨度太大，数据库不兼容，需要江森厂家来人升级固件和转换数据库。厂家工程师从外地赶过来加上调试费用，花了2万多块，中间停机了整整8个小时。
反思：如果当时准备一块同型号、同固件版本的MS-，直接把SD卡里的备份文件插过去，半小时就能恢复。从那以后，我对所有停产网关类设备，强制要求备货型号必须批次号与在用设备一致，宁可多花点钱从同一批二手货源拿货。
常见问题解答 (FAQ)
答：基本不可能。江森自控早就把这一代NAE55系列停产了，官方渠道不再销售。你现在能在市场上看到的，95%以上是二手拆机件、翻新件或者极少数年代久远的库存积压。建议你别纠结“全新”两个字，把注意力放在功能测试和外观成色上。
答：这是个非常关键的问题。
- -1是早期版本，主要支持N2总线为主。
- -2是后期增强版，支持的点数和协议兼容性更好。
能不能直接替换？看情况。 硬件安装尺寸是一样的，插上去能通电。但是，它的固件和底层驱动不同。如果你把一台-2直接替掉原来的-1，很可能出现的情况是：楼下的老N2控制器（比如UNT）认不到，或者通讯断断续续。因为-2版本固件对老旧N2设备的兼容性反而有所调整。
血的教训：上次有个酒店工程部经理，自己去淘宝买了个-2回来换坏掉的-1，结果装上去发现带不起来一半的风机盘管控制器，最后还是得刷回旧版固件才解决。除非厂家明确告诉你固件版本兼容，否则千万别擅自跨型号替换。
问：这东西最容易坏的是哪里？我应该多备什么？
答：三个死穴。
- 内部电池：主板上有一块纽扣电池或充电电池，用来断电保持数据。这电池寿命一般也就5-7年，一旦没电，你断电后配置全部丢失。建议通电状态下不用管，但如果设备长期断电，重新上电前最好换块新电池。
- 电源电容：24V输入端的滤波电容，长期在高温机柜里烤着，容易鼓包或者漏液。表现就是设备频繁重启或者彻底不启动。这玩意儿修起来不贵，但麻烦。
- SD卡槽接触不良：如果你用SD卡存历史数据，频繁插拔或者振动容易导致卡槽虚焊。建议：系统跑通后，只要不是做备份，少拔插SD卡。
