描述
产品详情

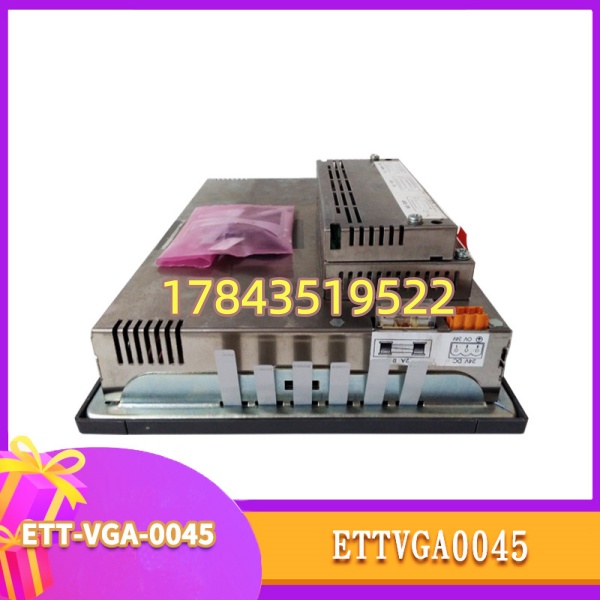

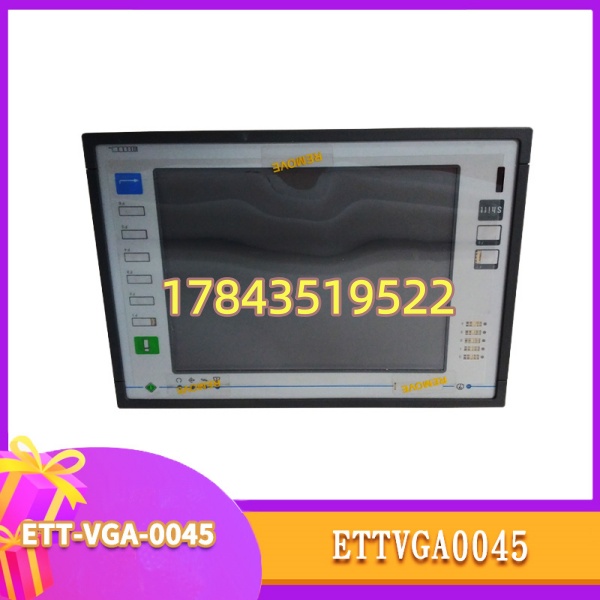

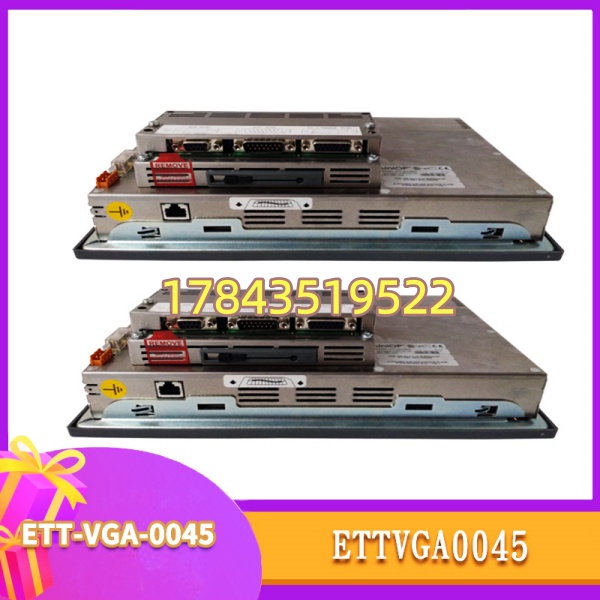

· 型号：ETT-VGA-0045（ETT 品牌工业 VGA 分配器/接口模块）
· 品牌：ETT（工业 AV / KVM 配件，常见于 ABB/Siemens DCS 柜配套外围）
· 系列：工业 Video Distribution / Interface 系列
规格参数
- 完整型号：ETT-VGA-0045（VGA 1×4 Distribution Amplifier with EDID Management）
- 功能：VGA（RGBHV）信号分配放大，输入 1 路 HD-15 母座，输出 4 路 HD-15 母座
- 支持分辨率：最高 1920×1440@75Hz（依带宽 150MHz 典型），向下兼容 1024×768/1280×1024
- 带宽：150 MHz（-3dB），像素时钟 ≥225 MHz
- 增益：1×（缓冲放大，补偿线缆衰减）
- EDID 管理：内置 EDID 拷贝/缺省预设（VESA 标准 1024×768 或 1280×1024），防主机因侦测不到 EDID 设低分辨率或黑屏
- 输入/输出阻抗：75Ω（端接匹配）
- 电源：DC 5V 或 12V（依批次，典型配 5V/1A 墙式适配器或端子取 24V DC 经 DC/DC），功耗 <3W
- 指示灯：PWR LED（电源），部分版本每输出有 Link LED
- 级联：可多级级联（注意信号质量，建议 ≤2 级或用更长距光纤 VGA 延长器替代）
- 安装方式：35mm DIN 导轨卡装或盘面螺钉安装（金属壳自带安装耳/卡扣）
- 工作环境：0～+50℃（工业扩展 -20～+70℃ 依版本），5–95% RH 非凝露
- 外壳：金属屏蔽壳（EMI 抑制）
- 接口类型：HD-15（DB15 母头）×5（1 IN + 4 OUT），电源端子或 DC 插孔
- 尺寸/重量：约 130×75×30 mm / ≈0.25 kg
- 配套：配 VGA 双头线缆（主机→IN）、输出至监视器 VGA 线、电源适配器或端子接线图
- 认证：FCC Class A / CE（工业 EMC）
产品介绍
ETT-VGA-0045 是工业柜里常用的 VGA 分配放大器——典型用在 DCS 操作台：一台工程师站或 PP877/HMI 主机 VGA 口出来，经它分给本地 15″ LCD 操作屏 + 柜门内嵌监视器 + 大屏拼接器输入，解决”主机只有一个 VGA 口却要挂多台监视器”的问题。内置缓冲放大补偿 VGA 模拟信号长距离衰减，EDID 管理让主机正确识别接了显示器不降分辨率。
坦白讲，这东西原厂早不主推（模拟 VGA 正被 DisplayPort/DVI 取代），老电厂/老化工厂 DCS 柜里还有大量 PP877/老 SUN/HP 图形站靠它。采购注意两点：①确认是 1进4出（0045 常见义）还是 1进2出（有些厂 004x 系列变体）；②确认供电是 5V DC 圆头适配器还是端子 12/24V DC 入——老柜内若能取 24V DC 优选端子版少一个外置电源适配器故障点。换件前标记 IN 口来自哪台主机、OUT 接哪台监视器，插错无损害但调半天才发现屏无信号。
应用场景与行业案例
化水车间 Freelance 操作台 PP877 主机 VGA 一分二给柜门 15″ 监示器+中央控制室大屏，分配器突然无输出（PWR 灯灭或图像闪黑）——量适配器 5V 输出 OK 但板内稳压 IC 坏。原厂交期不明，MRO 调同型号 ETT-VGA-0045 换回恢复双屏显示。
典型场景：
- DCS 操作台 VGA 一分多：工程师站主机 VGA → ETT-VGA-0045 → 本地 LCD + 大屏输入 + 培训屏，避免频繁切换 KVM。
- ABB PP877 / PanelView Plus 老 HMI 外接辅助监视器：部分老产线要求同时在柜门看简版趋势，主机单 VGA 口经分配器扩展。
- 老 MMI 图形站（SUN Blade / HP Compaq 老式工控机）维护备件：原机显卡无双头输出，靠外部分配器实现双显。
- 老线 MRO 备件：整体 HMI 升 HDMI/DVI 前过渡期维持运行。
真实案例：
北方某 2×300MW 热电厂化水 Freelance 主控室，PP877 主机 VGA 经 ETT-VGA-0045（1进2出实际使用）分给柜门 15″ LCD 和集控室大屏矩阵。某日柜门屏黑、大屏也无 VGA 信号，PP877 本机 VGA 直连笔记本测试正常——判定分配器故障（PWR 灯微闪后灭）。库房从 MRO 商调 （5V DC 适配器版），断电拆旧、按原线序接 IN（来 ）OUT1（柜门屏）OUT2（大屏），上电 PWR 绿、双屏同步亮。热工班说：”这老 VGA 分配器再顶到全厂 HMI 升数字接口。”
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔 VGA 线吗？
VGA 模拟接口设计时未严格定义热插拔，带电拔插一般不会烧设备但可能引起主机短暂检测到”显示器断开→重枚举 EDID→闪屏一次”。建议换分配器本体时断主机 VGA 或确认可接受短暂闪屏；分配器供电 5V/12V 可热插拔电源线（主机侧不断），但稳妥是先断分配器电源再拆线重接。
Q2：接上后显示器分辨率降为 640×480 或黑屏怎么回事？
通常是 EDID 问题——主机侦测不到下游监视器 EDID 给最低安全模式。处理：①确认输出端监视器上电且 VGA 线完好；②部分 带 EDID Copy 钮（按住几秒从 connected monitor 学 EDID 再播给主机）；③若无此钮可尝试只接一台已知好屏到 OUT1 先开机让主机读到 EDID 再插第二台。老 有些要求首次开机时监视器已连好才锁 1024×768。
Q3：VGA 图像偏色/重影先查什么再换分配器？
先查：①VGA 三基色（R/G/B）及 H/V 同步针脚接触（常见 15 针里 6/7/8 接地针氧化致偏色）；②线缆长度 >5m 用双屏蔽 VGA 线（75Ω 匹配）；③分配器输入来自主机、输出最短接一台屏测试——排除是长距离输出线质量问题而非分配器坏。我遇过多起”分配器故障”实为 VGA 公头螺丝未锁紧接触不良。
物理接口相同（HD-15 母），输出端口数不同。向下兼容（8出版可替4出版只用其中几口）没问题；少出口版（2出替4出）不够用需改接线或另加分路。确认您现场需接几台监视器再选，避免买回来 OUT 口不够。
Q5：有源和无源 VGA 分配器区别？这个是有源的吗？
是有源（Active）分配放大器——内置缓冲放大补偿线缆衰减，带 EDID 管理，需外供 5V/12V DC。千万别买成无源 Y 型 VGA 分线器（被动 T 型），无源版无放大、无 EDID、长距离严重衰减，老 DCS 现场极不可靠。
