描述
产品详情

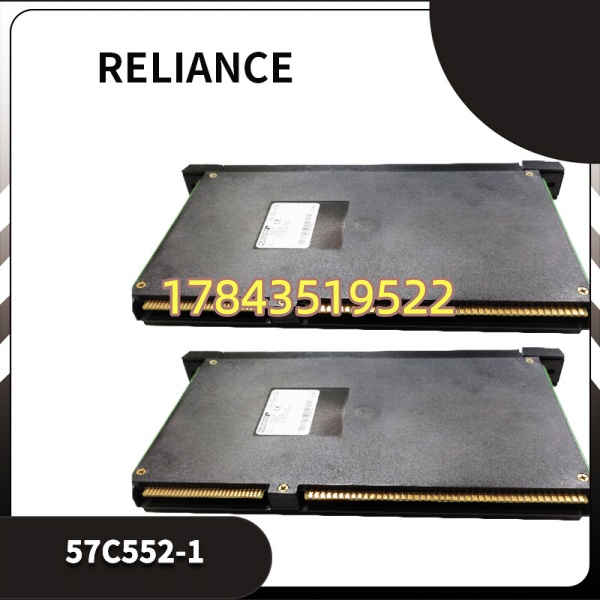

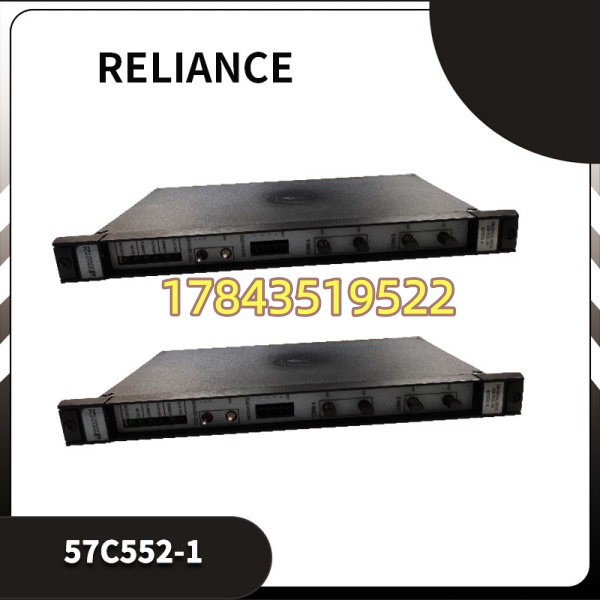

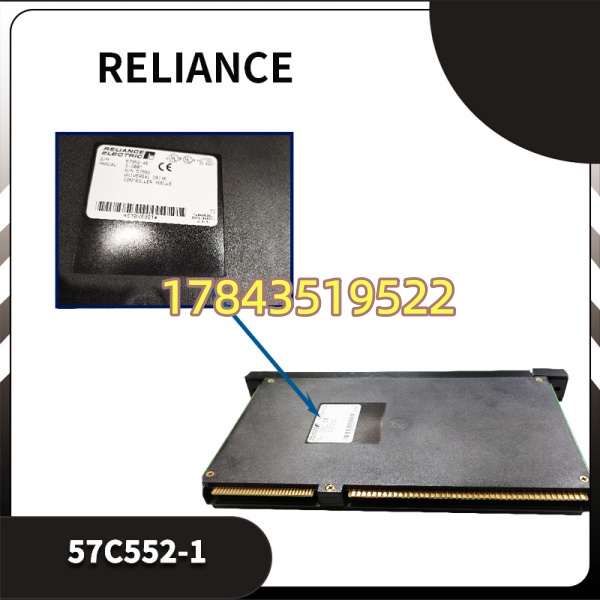

· 型号：57C552-1（Reliance AutoMax Remote I/O Interface Module）
· 品牌：Reliance Electric（原厂，现 Rockwell Automation / ABB 售后体系）
· 系列：AutoMax PLC System — Shark Remote I/O Network Interface
规格参数
- 产品全称：Reliance Electric AutoMax Remote I/O (Shark) Interface Module, Type 57C552-1
- 部件号：57C552-1（另见 0-57552-1 / 57C552 基础编号，后缀 -1 为 Rev.1 或最新固件步进）
- 模块定位：插于 AutoMax 主机架（如 57C330/57C335），通过背板双端口内存与 CPU（57C430/57C443）通信，对外驱动 Shark 串行远程 I/O 网络
- 通信协议：Reliance AutoMax Shark Serial Protocol，10 Mbps 链路速率（部分文档标 1Mbps 有效载荷，依固件）
- 远程节点容量：单模块最多支持 64 个远程 I/O 模块（依具体 Shark 机架配置分配）
- 物理接口（对外）：Shark 网络同轴或光纤接口（依机架配线）、1× RS-232 9-pin D-sub（用于调试/配置，非运行时数据链路）
- 供电要求：逻辑侧 +5 VDC（由 AutoMax 机架背板提供，典型吸收 ≈0.8–1.2A）；远程 I/O 网络侧 +24 VDC 入（内部稳压至 +12 VDC 供网络收发）
- 状态指示：面板双 LED — CPU OK（绿常亮=微处理器正常）、COM OK（绿闪烁/常亮=链路建立/通信活跃）
- 安装形式：AutoMax 机架标准槽位，带上下弹性卡扣，支持断电插拔（部分现场实践热插拔但建议离线操作）
- 兼容处理器：AutoMax 57C430（80386）、57C443（80486 版）、57C435 等，需匹配 AutoMax 软件版本支持 Shark I/O 扫描
- 配套模块：常与 57C554（Shark 扩展/分支模块）、57C410A/57C413B（内存）、57C493/57C494（电源）同机架混用
- 工作环境：0～+60℃（机柜内），5%～90% RH 非冷凝；存储 -40～+85℃
- 物理尺寸/重量：≈100×60×20 mm（单槽模块），≈90–110 g
- 安规/EMC：符合 UL 508、CSA C22.2 No.142、EN 61010-1、FCC Part 15 Class A
产品介绍
（从 F 历史生命周期验证切入）在一个老线改造项目里见过 AutoMax 主机架报 “Shark Comm Loss”，逐个旁路排查锁定是 57C552-1 这块接口模块——板子 CPU OK 灯亮但 COM OK 不闪，背板金手指氧化导致 Shark 链路时通时断。酒精擦拭金手指复位后恢复，但这东西已经服役 20+ 年，片内 EEPROM 和缓冲 RAM 随时可能比特翻转。
严格来说 57C552-1 是 AutoMax 系统里连接主 CPU 与远端 Shark I/O 机架的网络接口模块而非 I/O 本体——它本身不采集信号，只负责把处理器背板的双端口内存数据打包送往串行链路，再把现场 I/O 更新写回。Reliance Electric 已被 Rockwell Automation 收购且 AutoMax 全线转入 Legacy/Obsolete，57C552-1 新原厂件绝迹，市面只剩 NOS（未用库存，留意生产年份宜 ≤15 年内）和第三方翻新。对仍跑 AutoMax 的钢厂、造纸、矿山而言它的 TCO 考量很简单：单价不高（二手千元级），但它是整条 Shark 远程 I/O 网络的”咽喉”——它挂掉等于远端所有 DI/DO/AI/AO 全丢，连 MCC 合闸反馈都没，直接逼停产线。建议按 N+1 冷备且做 Last-Time-Buy，新系统迁移才考虑 CompactLogix + Point I/O 重构。
应用场景与库存策略
AutoMax 控制的连铸机、造纸传动或矿井提升机，Shark 远程 I/O 机架往往散布在主电室几百米外——57C552-1 在主机架里一坏，整段 Shark 链路瘫痪，操作员画面所有远程点变”？”或掉品质位，联锁可能触发跳车。原厂交期待无（EOL），二手渠道 3～30 天不定，紧急时基本靠拆借。
- 钢铁冶金连铸/轧机 AutoMax 主控柜（Shark 远程 I/O 网络） — 主机架内插 57C552-1 连接多台 Shark 远程机架采集辊道/液压站 DI DO AI → 建议按 每主机架 N+1 冷备（最少 1 块），归入 A 类 ABC 关键备件单独台账，注意与现场使用的 57C554（扩展）区分库存。
- 造纸/浆粕生产线 AutoMax 驱动控制柜 — Shark 网络节点 ≥3 个且停机损失大 → 可按 每 2～3 个主机架集中备 1 块，由电气维保科统一管控 Buffer Stock。
- 矿山提升机/选矿 AutoMax 分布式 I/O 站 — 若仅单 Shark 链路且无冗余 → 强烈建议增配 N+1 冷备或评估双 Shark 链路冗余（如处理器支持），停机损失 >> 模块成本。
- 替代局限：无 Pin-to-Pin 直接替代新品，Rockwell 建议新项目用 ControlLogix + 1756-DH+/1784-PCIC 过渡或全面迁移至 Ethernet/IP + Point I/O；老系统延寿只能囤 57C552-1 NOS。部分现场可用 57C552（无后缀）替 -1 版但须核对固件 Shark 扫描支持，不推荐盲目混用。
真实案例：华北某 1450mm 热连轧 AutoMax 改造后第三年早班，粗轧区 HMI 所有 Shark 远程 I/O 点突然变灰（品质坏），操作员急停拍下。电气工查 CPU 正常、Shark 链路光端机灯正常，最终发现主机架 57C552-1 COM OK LED 灭——拆出见背板连接器根部有一根细铜箔氧化断裂（目测难见），短接飞线临时修复恢复生产。库房无备件，淘宝淘了块号称测试 OK 的拆机件插上 Shark 链路时通时断（后来发现该板 EEPROM 校验出错需重刷固件才稳）。事后该厂把 57C552-1、57C554、57C430 全列入 A 类 Last-Time-Buy 清单按 N+1 囤货并签约供应商 48h 应急寄送。教训：AutoMax 接口模块故障常伪装成”链路断”，别光查网线和光端机，记得拍板卡金手指照存档比对。
常见问题解答 (FAQ)
Q1：57C552-1 还有全新原厂件吗？目前市面是什么状态？
Reliance AutoMax 全系已列入 Rockwell Legacy/Obsolete，57C552-1 原厂新件无货。市面流通基本是 NOS（未开封老库存，建议生产年份 2000–2012 年内）和 Refurbished（拆机翻新）。采购必须要求：①前后板高清照核对 Reliance 激光印字日期码；②插 AutoMax 机架做 Shark 链路建链测试（COM OK 闪烁，远程 I/O 点可读）；③保 6～12 个月书面。不接受仅”通电亮 CPU OK 灯”算合格——COM 链路建立才是真测试。[请以 Rockwell Automation Legacy Product Notice为准]
Q2：停产了该不该 Last-Time-Buy？囤多少？
若现场 AutoMax 系统还有 3～5 年以上运行预期且含 ≥1 台主机架配 57C552-1——现在就该按 N+1（最少 1 块/主机架，多柜按每 2～3 机架备 1）做 Last-Time-Buy 战略囤货。二手存量递减、价格年涨，晚三年可能五倍价还买到暗病。新项目勿再指定 AutoMax，评估迁移至 ControlLogix + Point I/O。[请以 Rockwell 最新 PCN 为准]
Q3：57C552（无后缀）能替 57C552-1 吗？反过来呢？
物理兼容同槽。57C552-1 通常是 57C552 的固件/元件修订版（-1 后缀），增加了对某些晚期 Shark I/O 扫描特性的支持。若你们现网 Shark 节点含较新 Shark 机架模块，建议 -1 版替旧版（57C552-1 替 57C552）通常 OK；反向（旧版替 -1）在复杂 Shark 网络里可能报 “Unsupported Shark Module Type” 或丢失部分节点——不推荐，除非确认你们 Shark 网络只用基础功能且 AutoMax 软件版较低。换件后建议进入 AutoMax Configuration Software 重扫 Shark I/O Map 确认所有节点 Online。
Q4：57C552-1 和 57C554 有什么区别？买错会怎样？
57C552-1＝主机架插的 Shark Network Interface（主接口模块），负责发起链路扫描；57C554＝Shark 远程机架内的 Shark Interface/Expander（终端/分支模块），不插主机架。买错（把 57C554 当 57C552-1 插主机架）物理能插但系统识别不到 Shark Master，报 Comm Loss。下单前核对旧板标签是 57C552-1 还是 57C554，两类外形接近但丝印不同。
Q5：二手/翻新件到货怎么验收？
①外观：背板金手指无氧化发黑（轻微氧化可用无水乙醇+橡皮轻擦，严重镀层脱落拒收），电解电容无鼓包；②插入现场 AutoMax 主机架（或借用同型待修机架），接 Shark 链路（至少一远程机架或环回插头），上电后 CPU OK 常亮绿、COM OK 闪烁绿且 Shark I/O Map 内能看到远端模块 Online；③用 AutoMax 诊断菜单查 Shark Statistics — Retry Count / CRC Error 应为 0 或极低。四项全过才签收。
