产品详情

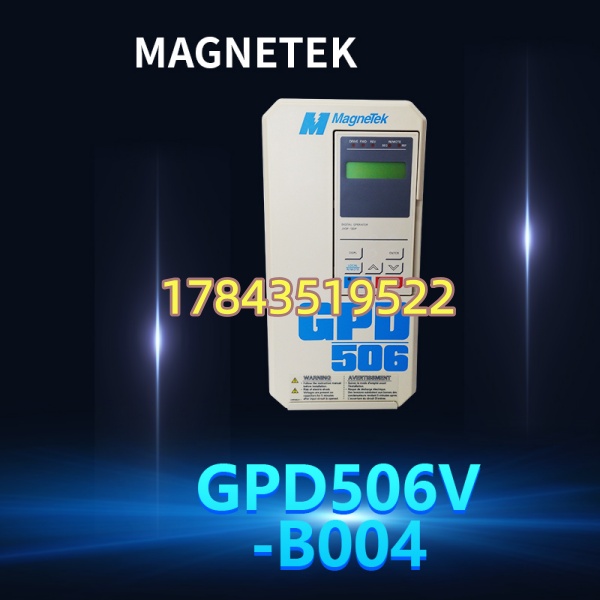

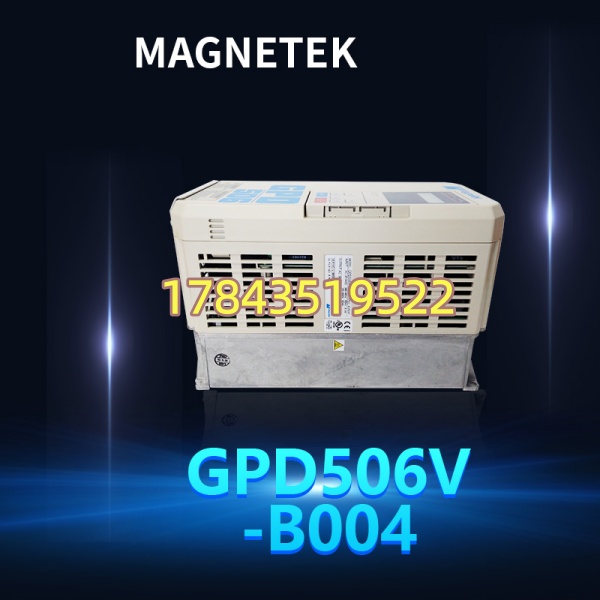

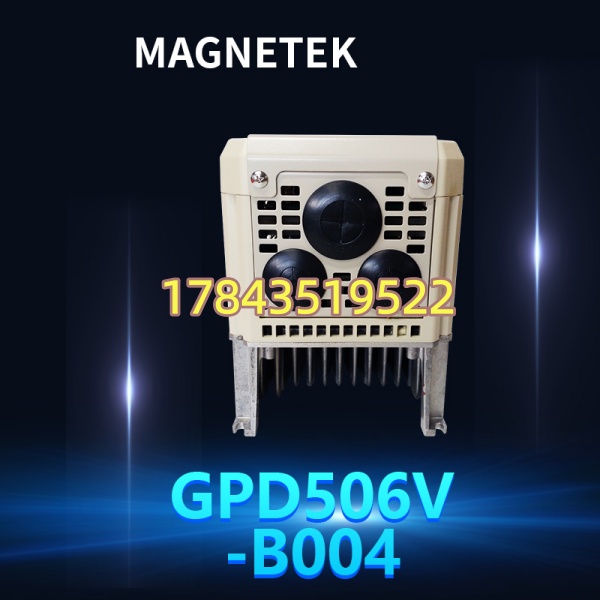

· 型号：GPD506V-B004
· 品牌：Magnetek（GPD506 Series，Yaskawa GPD506 同源 OEM）
· 系列：GPD506V — General Purpose Variable Frequency Drive
规格参数
- 产品全称：Magnetek GPD506V Series 3HP General Purpose AC Drive
- 部件号：GPD506V-B004（”V”=380–460V 三相输入，”B”=3HP 框架，”004″编码对应 3HP/5.1A）
- 额定功率：3 HP / 2.2 kW（连续），过载 150% 60s、180% 2s
- 输入电源：三相 380–460 VAC（宽压 342–528V 典型），50/60 Hz ±5%
- 额定输出电流：5.1 A（连续），适配 2.2kW 三相异步电机
- 输出频率范围：0.1–400 Hz（分辨率 0.01 Hz）
- 控制方式：V/F 控制、无传感器矢量控制（Sensorless Vector / SVC）、可选闭环矢量（需 PG 卡）
- 载波频率：2–15 kHz 可调（PWM）
- 内置功能：PID 控制（恒压供水等）、多段速（最多 16 段）、直流注入制动、内置制动单元（需外接制动电阻）、故障历史记录（最近 4 次）
- 通信接口：标配 RS-485（Modbus RTU），可选扩展卡（PROFIBUS-DP 等，依具体扩展槽版本）
- 控制端子：5× 多功能 DI、1× 多功能 AI（0–10V/4–20mA 可切换）、2× 继电器输出（常开/常闭）、1× 集电极开路输出
- 防护/冷却：IP20（柜内安装），强制风冷（自带散热风扇），符合 EN 61800-3EMC 标准
- 工作温度/湿度：0～+50℃（降额 >40℃），5–95% RH 非凝露；存储 -20～+65℃
- 外形尺寸/安装：约 130(W)×173(H)×152(D) mm（近似 3.3×6.8×6 in），壁挂螺钉安装，约 1.0–1.3 kg
- 安规认证：UL、cUL、CE
产品介绍
（从场景痛点切入）现场实测发现这代 GPD506V 有个讨喜的地方——内置制动晶体管，不像某些同级微型变频器还得外挂制动单元才能做快速停车。我在一条老旧包装线改造里用它替掉早年装的模拟调压器，3HP 传送带启停冲击明显减小，PID 恒速段波动从 ±8% 压到 ±1.5%，操作工终于不用反复手调电位器。
严格来说 Magnetek GPD506 系列是 Yaskawa（日本安川）在美国市场贴牌的 GPD506/P5 家族成员，GPD506V-B004 对应安川同功率 CIMR-P5M2018（460V 版）参数体系，端子排列和参数号大量兼容——这点对备件替换很有用。它的 TCO 卖点是：小功率段（≤3HP）里少见的 SVC 无感矢量 + 内置制动 + 标准 Modbus，老产线利旧改造几乎不用改 PLC 程序只重设参数；缺陷是原厂早已将 GPD506 列为 Obsolete，新件绝迹，市面只剩 NOS 和拆机翻新，采购务必带负载测试报告。（注：B004 后缀在不同地区目录有混淆单相 230V 版的情况，国内常用 -B004 指 3PH 380–460V 入，下单核对铭牌 Input Voltage 防接错！）
应用场景与库存策略
包装线或污水处理提升泵的 3HP 驱动电机如果只配了这一台变频器，IGBT 模块老化或风扇堵转导致停机，产线直接趴窝——而 Magnetek 原厂新件交期已无意义（EOL），二手渠道交期看运气 3～30 天不等。更糟的是 GPD506 系列端子排和菜单与新型号不完全一致，临时换其他品牌可能要改 PLC 模拟量标定和 DI 逻辑映射。
- 食品/医药包装线传送带驱动（3HP 以下） — 多段速+PID 同步控制，非它不可因原 PLC 程序按 参数表写死 → 建议 按同产线 ≥3 台配 1 块冷备件（N+1），归入 B 类关键备件单独登记。
- 污水处理厂提升泵/回流泵（小型 2.2kW） — 恒压供水 PID 内置够用，户外柜内 IP20 需加密封小箱 → 建议站点分散时 每 4～5 台泵站集中备 1 块，注意与现场电压版次（460V 三相 vs 230V 单相）匹配。
- 老旧机床主轴冷却泵/排屑机驱动 — 数量少但停机影响整台设备 → 单机建议至少备 1 块，或评估升为新款 Yaskawa GA500 / ABB ACS550 同功率并同步修改 PLC 映射（长期方案）。
- 替代说明：Yaskawa CIMR-P5M2018（同功率 460V 版）参数近 90% 兼容可作替代，安川 GA500 系列（CIMR-GA500 对应功率）物理尺寸不同需改安装孔位并重设参数；单相 230V 输入的 -B0xx 不可替三相版。
真实案例：华东某调味品厂包装车间一条 3HP 主传送带用 -B004 驱动，运行九年某天报”OH”（散热器过热）——拆开发现冷却风扇轴承卡死叶轮不转，IGBT 未损但塑料风叶碎裂。库房无备件，原厂已 EOL，淘宝淘了块”测试 OK”的拆机件上电报 OC（过流自检出问题），退换耽误两天产线手推走料。最终从同行借到一块 NOS 才恢复。事后该厂把 全系列列入 B 类备件按 N+1 采购，同时启动新线改用安川 GA500 并预留参数对照表——教训是：小功率变频器单价不高但产线唯一驱动节点时，缺件一样让你停线，且二手市场暗病机率高，必须要求卖家带带载波形测试截图。
常见问题解答 (FAQ)
Q1：GPD506V-B004 还有全新原厂件吗？交期和现状怎样？
Magnetek 全系已标注 Discontinued by Manufacturer（EOL），原厂新件无货。市面仅 NOS（未开封老库存，建议生产年份 ≤10 年）和 Refurbished（拆机翻新）。采购必须要求：①前后盖板高清照核对 Magnetek/Yaskawa 激光印字及日期码；②上电自检 PASS；③带 2.2kW 电机空载/轻载运行 30min 无 OC/OH/GF 报警。二手通常保 6～12 个月写入合同。[请以原厂最新 EOL 公告为准]
Q2：停产了该不该做 Last-Time-Buy？囤多少？
若你们现场还有 ≥3 台同型号在役且计划再用 5 年以上——建议现在做 Last-Time-Buy，按 N+1 冷备量囤。二手存量逐年减少、价格年涨 15～30%，晚两年可能三倍价还买到暗病板。新项目勿再指定此型号，直接选 Yaskawa GA500 或 ABB ACS380/550 同类功率并留参数迁移文档。
Q3：能用 Yaskawa（安川）或其它品牌直接替吗？兼容性如何？
安川早期 /P5 系列（CIMR-P5M2018 460V 3HP）参数体系和端子定e 高度兼容，端子排排列一致时可直替（核对 DI/DO/AI 接线定义）。新代安川 GA500（CIMR-）或 ABB ACS380 物理尺寸、端子号不同，需重接线和重设参数，不能插上即用。严禁用单相 230V 输入的同系列 B0xx 替三相版——会烧毁。
“V”＝三相 380–460VAC 输入（对应 “P” 版为 200–240V 三相，”S” 特殊等）；”” 在该系列框架编码中对应 3HP/5.1A。”B” 也有部分地区目录混淆标单相 230V 机型——下单前务必核对铭牌 Input：3PH 380–460VAC。若误买单相 230V 版接三相 380V 输入会立即炸毁整流桥。
Q5：二手/翻新版到货简易验收怎么做？
①外观：散热风扇叶片无裂、电解电容顶部无鼓包、端子排无烧蚀；②上电：面板显示正常，查故障历史清空；③带小电机（≥0.75kW）跑 0–50Hz 升降速各循环，观察有无 OC/GF（接地故障）报警—— 老件常见 IGBT 栅极老化引发虚假 OC，这是最关键验收点；④启用制动功能（外接假负载或电阻）确认 DB 晶体管动作无报警。
