产品详情

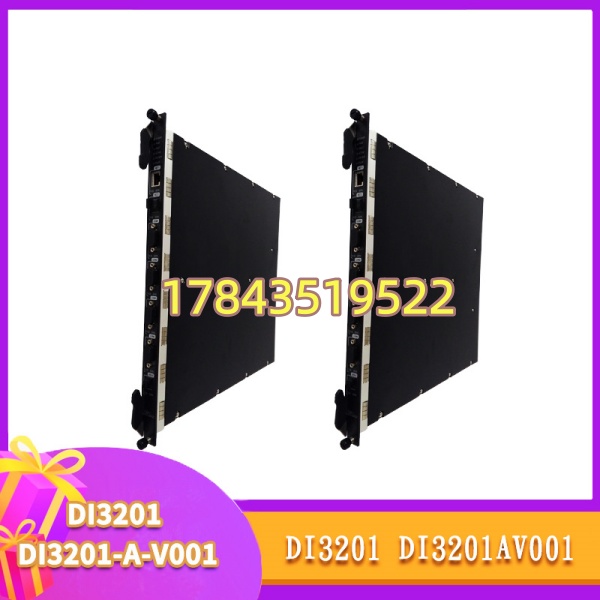

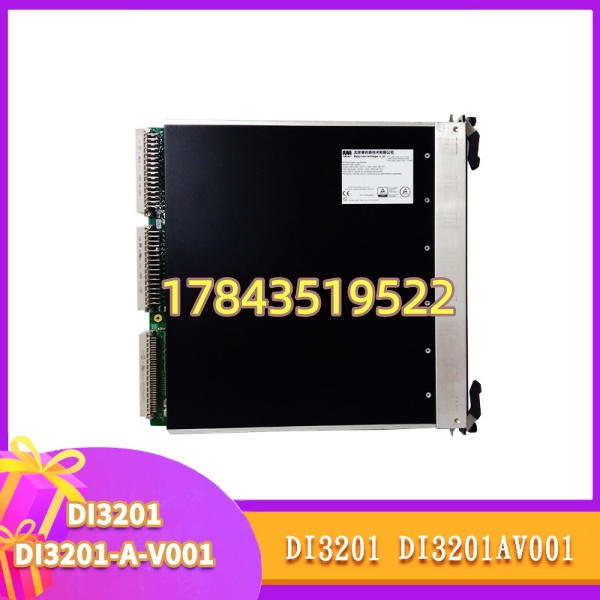

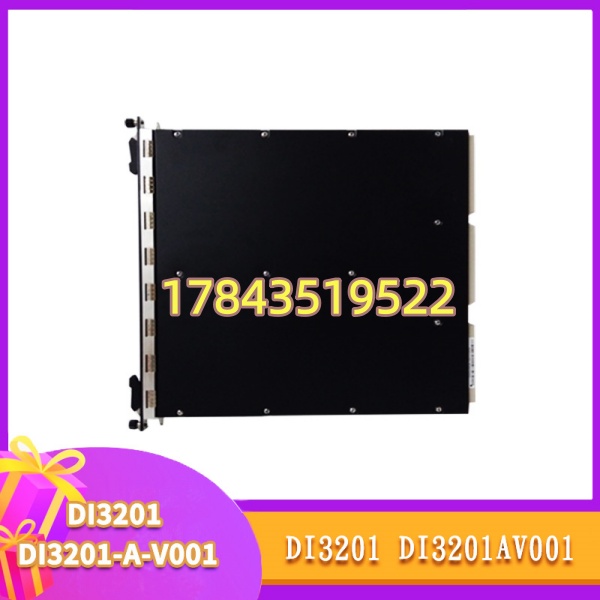

· 型号：DI3201（版本 DI3201-A-V001）
· 品牌：依原系统（常见中控ECS-700 DI3201或同类DCS OEM），需核对原柜铭牌确认厂商
· 系列：DCS/I/O系统 — 32通道 24V DC 数字量输入模块（Digital Input, Type A）
规格参数
- 模块型号：DI3201
- 版本标识：DI3201-A-V001（A=硬件版本，V001=PCB/固件修订，以原厂标签为准）
- 模块类型：高密度数字量输入模块（DI Module），适用于过控DCS或大型PLC扩展机架
- 输入通道数：32点（分4组×8点或2组×16点，公共端分组隔离或共负依版本）
- 额定输入电压：DC 24V（允许范围 15～30V DC，典型导通阈值 15V±2V，关断 <5V）
- 输入类型： sinking（漏型，现场开关闭合拉低公共端0V→电流流入模块）或 sourcing 依系统设计，DI3201典型为 Sinking 型（NAMUR/干接点兼容需核对）
- 每通道吸入电流：典型 2～4mA @24V DC（依版本）
- 隔离方式：通道组↔系统背板总线光电隔离（典型 500V～1500V AC 测试电压，以手册为准），通道间同组不隔离
- 滤波/消抖：软件可设或硬件固定 5～20ms 防抖（依系统组态选项）
- 状态指示：每通道 1×LED（亮=ON），模块面 PWR/RUN/ERR 指示灯
- 响应时间：典型 <10ms（硬件）+ 组态滤波延迟
- 供电：由机架背板 +5V（逻辑）+ 现场 24V DC（经端子块外部供公共端），模块自身功耗 < 2W
- 安装：插入DCS/I/O专用机架槽位或配前端连接器（如中控EC500-IOU底座或同类），非通用DIN单体
- 工作环境：0～+60℃（运行），-40～+85℃（存储），5～95% RH非凝露，IP20（柜内）
- 认证：CE、UL/cUL（依具体品牌版本），符合IEC 61131-2 Type 1/Type 2 或 Type 3（需核对）
产品介绍
是过程控制DCS柜里最常见的32点24V DC数字量输入卡。它把现场泵运行、阀门开到位/关到位、液位开关节点、急停按钮等干/湿接点状态经光耦隔离送控制器，每点独立LED方便柜前快速判断信号有无。相比16点DI卡密度翻倍，适合信号量大但空间紧凑的老改柜——坦白讲这类卡现场故障率极低，坏的大多是现场强电窜入烧某几点或公共端端子松动造成整组”假0″。
和16点卡比省槽位但公共端分组少（通常2组×16或4组×8），设计阶段要注意同组信号不能跨不同电源地。有一点要注意：换件前必须确认原系统用的是Sinking（NPN公共0V）还是Sourcing（PNP公共+24V）型——两种外形一样但内部回路相反，插错现场开关怎么合点都不亮。
应用场景与行业案例
痛点切入：
老厂I/O柜十六点DI卡陆续不够用，扩建要加槽位但机架满了。把部分柜子换成（32点/卡）释放槽位，不用动现场端子——前提是原端子底座兼容或一同更换配套底座。我遇到过因未核对底座针定义直接插新老混用烧公共端，教训是换卡必核对底座型号和公共端接线图。
典型场景：
- 火电厂辅机 — 化水/输煤系统电机运行反馈(24V干接点)、就地停允推入采集，高密度省槽位
- 石化常减压 — 现场防爆按钮盒/限位开关(NAMUR接近开关需核对版本支持)经安全栅进
- 食品饮料灌装线 — 光电传感器PNP输出接Sourcing型（或NPN型匹配），32点一卡覆盖整段
- 水处理 — 电动阀开/关力矩/开到位/关到位四反馈×8台阀正好填满一张32点卡
真实案例：
南方某污水厂升级改造，原用老DCS 16点DI卡占满7槽机架，新增在线分析仪报警点无处插。库房有两张拆机 -A-V001（同品牌同代系统），确认底座兼容（EC500-IOU-DI32型）后把2#柜第3、5槽16点卡撤掉换，现场线从旧端子排改到新前连接器（线号一一对应不动），Control Builder里改硬件组态下载。二十分钟恢复运行，多出两个槽位留给后续扩建。老师傅说早知高密度卡这么省事当初全配32点。有一点要注意——改底座同时要核对公共端跳线（有些底座可分共阳/共阴），设错整组点逻辑全反。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能在线更换？
多数DCS机架支持RIUP（带电拔插I/O模块），但拔出瞬间该卡32点会报”Module Missing”或保持最后值（依组态）。若这些点参与联锁建议窗口期操作。插新模块系统自动重读EEPROM ID，一般数秒恢复扫描。
A-V001与A-V002通常是PCB微调（元件变更/EMC优化），固件兼容一般可互换。跨大版本（A→B）可能涉及公共端分组或滤波参数差异——换前拍照记录旧板标签，重点核对：①通道分组数（2组vs4组），②Sinking/Sourcing类型标识，③底座兼容性（部分B版需新底座）。
Q3：停产吗？替代方案？
依原厂品牌而定（如中控ECS-700 仍在产；某些进口OEM可能EOL）。替代需同系列同插槽定义模块——不同品牌底座针序不同严禁混用。确无原厂件可考虑第三方信号转接方案但需重新校线，一般不推荐。
Q4：程序或参数会丢吗？换模块注意事项？
DI模块无用户逻辑，通道使能/滤波参数存在控制器I/O数据库。换新空模块后控制器自动下发配置，主工程不需重编译只需Online Download I/O Config（或自动同步）。建议备份工程文件。若旧卡带通道禁用/取反设置——这些也在控制器里不在卡上。
Q5：如何鉴别拆机件好坏/翻新？
看序列号激光/油墨清晰度（翻新常模糊重印）；检查背部针脚/金手指无弯曲烧蚀；上机架后PWR/RUN绿灯，未接信号时对应通道LED应灭（或依组态默认），短接某通道输入与公共端对应LED亮→良；要求卖家提供上机架通道测试视频（逐点短接演示）。
