描述
产品详情

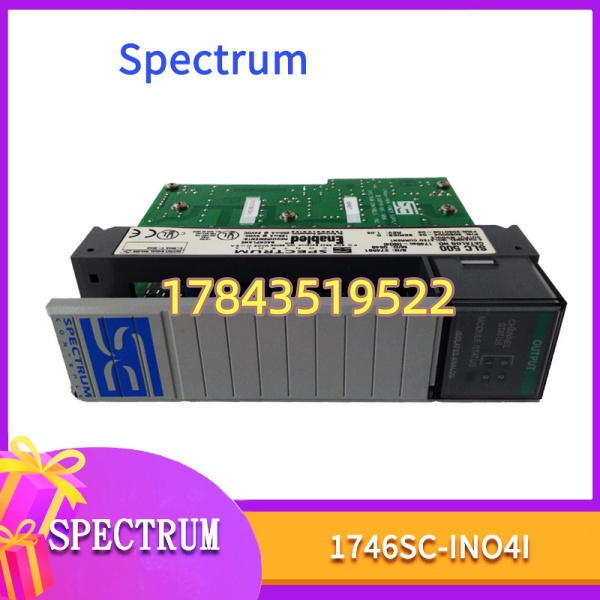

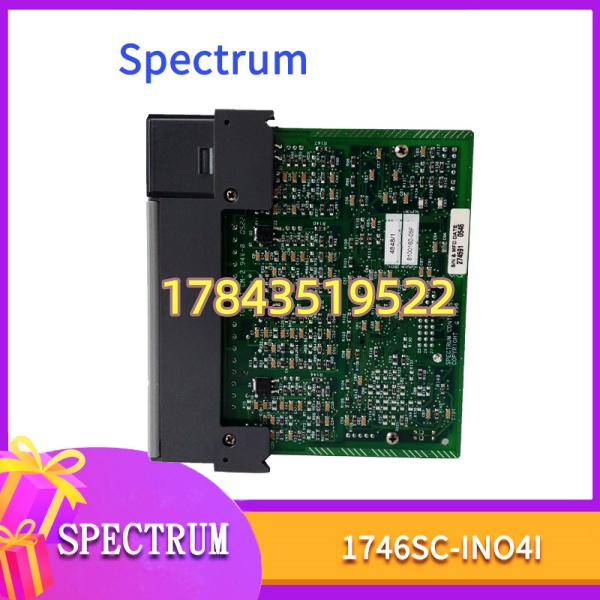

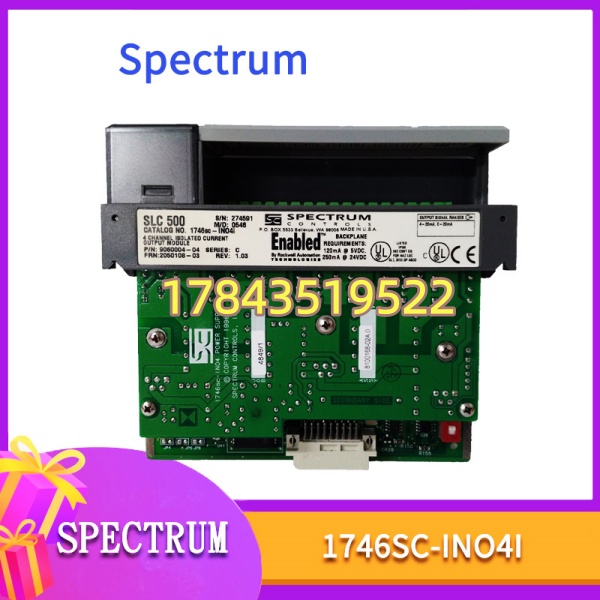

· 型号：1746SC-INO4I
· 品牌：Spectrum Controls（Allen‑Bradley Encompass Partner）
· 系列：SLC 500 兼容 Enhanced Analog Output Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 1746SC-INO4I |
| 制造商 | Spectrum Controls Inc.（USA），Allen‑Bradley Encompass 认证 |
| 兼容系统 | Rockwell Automation SLC 500 系列（1746 机架 + 1747‑L5xx 处理器） |
| 模块类型 | 模拟电流输出模块（Analog Current Output），增强隔离版 |
| 输出通道 | 4 路独立隔离差分电流输出 |
| 输出范围 | 4‑20 mA、0‑20 mA、0‑21 mA（每通道软件可编程） |
| 分辨率 | 16 bit（366 nA/count） |
| 精度 | ±0.08% FS @25℃，±0.15% FS @60℃（内置连续温度补偿） |
| 通道隔离 | 750 VDC（通道‑通道及现场‑背板，光耦隔离），优于原厂 1746‑NO4I 的非隔离设计 |
| 更新时间 | 全 4 通道并行 ≤33.7 ms（典型），阶跃响应 ≈1 ms |
| 供电方式 | 背板 5 VDC（≈120 mA）或外部 24 VDC 独立供电，由模块侧 DIP 开关切换（RACK / EXT） |
| 最大功耗 | 4.5 W |
| 接线端子 | 可拆卸 16 位端子块，适配 Belden 8761 屏蔽双绞线（18‑14 AWG） |
| 安全/故障态 | 可编程安全状态（Hold Last Value / Clamp to User‑Defined Value / Rollover） |
| 工作温度 | 0℃～＋60℃（存贮 ‑40℃～＋85℃） |
| 湿度 | 5%‑95% RH 无冷凝 |
| 认证 | UL / cUL Listed Class I Div 2 Groups A‑D，CE |
| 物理尺寸 | 单槽 1746 宽度，约 140×35×145 mm（5.5″×1.4″×5.7″），≈250 g |
| 生命周期状态 | SLC 500 整体进入 Maturity/Legacy，Spectrum 该型号原厂亦不再量产，市面以 New Surplus 及测过二手件为主 |
产品介绍
在某个食品饮料灌装线碰过一回——原装 AB 1746‑NO4I（非隔离版）在变频器密集柜里受共模干扰，4‑20mA 到调节阀出现 ±1.5% 抖动导致灌装量偏差，换上 1746SC‑INO4I 每通道独立隔离后干扰直接消失，不用外加信号隔离器省了柜内空间。这就是 Spectrum 这版模块的卖点：它 pin‑to‑pin 兼容 AB 原厂槽位和 RSLogix 组态（I/O 配置里选 1746‑NO4I 或 SC‑INO4I 均可），但通道间 750V 隔离是原厂基础版没有的。
严格来说，它在 RSLogix 500 里通常映射为 1746‑NO4I 同类数据表（Data File），大多数程序无需改逻辑直接热插替换——但首次换入建议进 I/O Configuration 确认模块识别类型一致，个别老项目若用了槽位校验（Module Fault if Type Mismatch）需微调。SLC 500 平台 Rockwell 已官宣生命周期终结（EOL 2016 宣布，部分件延售），Spectrum 也跟进退产，现在采购核心不是比价而是”能不能买到测过的好件”——建议顺带多备可拆卸端子排（同规格 16‑pos 端子），那玩意儿塑料老化断扣也是常见停机原因。
应用场景与库存策略
SLC 500 老产线 AO 模块挂掉意味着调节阀/变频器收不到指令——灌装线比例失调、加热炉风门卡位、加药泵失控制，往往触发联锁跳停或质量事故。1746SC‑INO4I 交期从市面现货 3 天到完全断货都有可能，属典型 ABC‑A 关键 legacy 件（用量不大但缺了就停）。
典型场景与备货建议：
- 食品饮料/制药灌装线（SLC 5/04＋1746SC‑INO4I 驱流量调节阀）——影响灌装精度与批次合格，建议 A 类关键件，每线或每相邻两线共备 1 件冷备（Buffer Stock），入库存前上机架做通道输出校验。
- 水处理/污水厂加药系统（pH/ORP 控制 4‑20mA→计量泵）——断信号泵可能全开致药剂过量，建议 B 类，最低备 1 件二手测试合格件（附校准报告），或签 VMI 让渠道保现货。
- 老旧热力/锅炉燃烧控制（风门/燃料阀 AO）——部分属安全关联回路，按 A 类每柜备 1 件，多柜同型号可中心库共享冷备。
- 多套同代 SLC 500 跨车间——确认机架槽位空闲及 I/O 映像表一致后，1 件中心库冷备可覆盖多台，降低呆滞。
真实案例：
南方某啤酒厂灌装线 SLC 500 控制柜，夜班 #3 头灌装量持续偏多——查为 1746SC‑ Ch2 输出漂移（端子排簧片疲劳致接触电阻增大，非模块本身坏但表现一样）。库房登记有”1746‑NO4I”原厂备件，插上能跑但因非隔离在变频干扰环境下再现微量抖动，最终专门补订 1746SC‑。等渠道调货耽搁 18h 产线降速运行。事后按机架建 BOM，，每年小修做 AO 回路校准点检——教训是：兼容≠等同，隔离版换非隔离能跑但可能留隐患，备件必须与原装同规格。
常见问题解答 (FAQ)
A：SLC 500 平台及 Spectrum 增强模块均已 EOL（End of Life），原厂不分新单。市面流动多为 New Surplus（全新库存余货，少见）和拆机/翻新品（要求附上电通道测试报告）。建议立刻盘点你们机架内实际在用型号——有 SC‑ 就只买 SC‑，别用原厂 NO4I 或非隔离版凑数（除非临时应急），隔离特性差异在现场变频器密集场合很要命。
A：物理插槽、背板、端子完全兼容。RSLogix 500 的 I/O Configuration 里多数情况选 “1746‑” 就能驱动 SC‑（Spectrum 做成了 Encompass 透明兼容），程序逻辑一般不动。但首次更换建议在线查看模块识别类型——若原程序设了”Module Type Must Match”且严格校验 Part Number，需改为 Generic Analog Output 或更新槽位类型，以防误报 Module Fault。具体以你们 RSLogix 项目文件为准。
Q3：外部 24VDC 供电和外部 DIP 开关怎么设？必须用外部电吗？
A：模块可从背板 5VDC 取电（DIP=RACK），耗约 120mA 背板电流——小机架槽位多时尚可接受；若机架背板负载已接近上限或要求更高抗扰，设 DIP=EXT 并从外部 24VDC 端子供电（推荐做法）。两方式功能完全相同，按你们机架负载余量选。注意外部 24VDC 地要与 SLC 机架信号地共地，防止浮地引入共模。
Q4：二手/翻新件验收要点？
A：①要求卖家提供上电视频——插 SLC 机架识别槽位、用 250Ω 电阻并在输出量 4/12/20mA 三点读回路电压（1V/6V/10V≈对应 mA），误差 <1% 为合格；②查可拆卸端子排卡扣弹性正常无裂纹（这比模块本体更易坏）；③标签激光刻印清晰无重贴；④我一般要 12mo DOA 保修＋测试报告才放行。
Q5：可拆卸端子块单独有料号吗？需要备吗？
