描述
产品详情

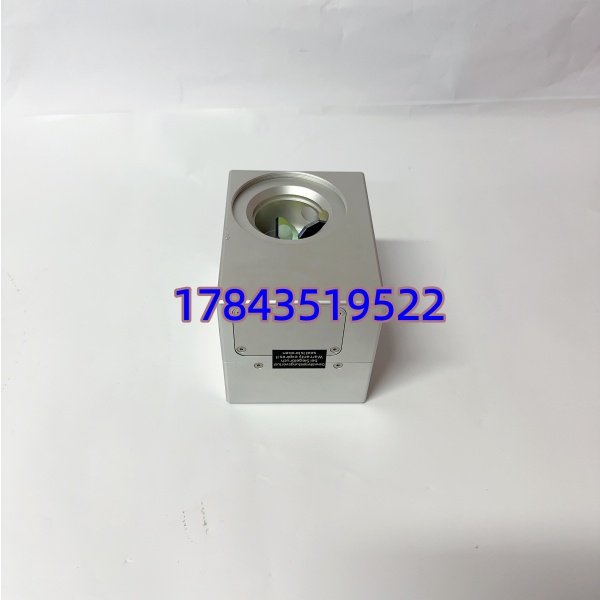

· 型号：intelliSCANde III 14-532 nm（SCANLAB intelliSCANde III 系列，14 mm aperture，波长版本 532 nm）
· 品牌：SCANLAB AG（德国，现 Coherent 旗下）
· 系列：intelliSCANde III — digital scan head with integrated amplifier
规格参数
- 完整型号：intelliSCANde III 14-532 nm，SCANLAB Order Code 通常形如
1103-9xx-xxx-xx（具体 suffix含焦距/线缆/固件选项，以铭牌为准——采购强烈建议拍铭牌照片核对） - 产品定位：高精度、高动态双轴激光振镜扫描头，用于激光打标、雕刻、微钻孔、增材制造粉末床扫描
- 反射镜孔径：Ø14 mm（标准 intelliSCANde III 有 10/14/20 mm 三档，此为 14 mm 版）
- 波长优化：532 nm（绿光）——反射镜介质膜针对 532 nm 优化；同系列也有 1064 nm（红外）、355 nm（UV）、多层膜宽带版，必须匹配你激光波长否则反射率低或损伤膜层
- 镜片质量：λ/10 面形精度（典型 @632.8 nm），介电高反膜 HR >99.9% @指定波长
- 位置 repeatability：≤8 µrad（RMS，典型）
- 典型 max. optical scan angle：±0.35 rad（±20° mechanical，对应 f-θ 透镜焦距决定打标幅面——常用 f=100/160/254 mm）
- 扫描 speed（small signal）：典型 500–800 °/s（settling time <0.3 ms for 1° step，依负载 & 伺服调谐）
- 伺服控制：内置数字伺服放大器，通过 RJ45 或 D-Sub 接口与 SCANLAB RTC4 / RTC5 / RTC6 / SCANcube III/IV 控制卡通信（SYS / DAT / ACK 差分信号或 LVDS 依接口版）
- 位置 feedback：内置高精度位置 sensor（inductive / capacitive linearization——”de” = digital encoder version）
- 供电：外部 ±24 V DC（典型 ±15%～±10% 范围），功耗待机 ≈15 W，峰值 ≤30 W（含伺服加速）

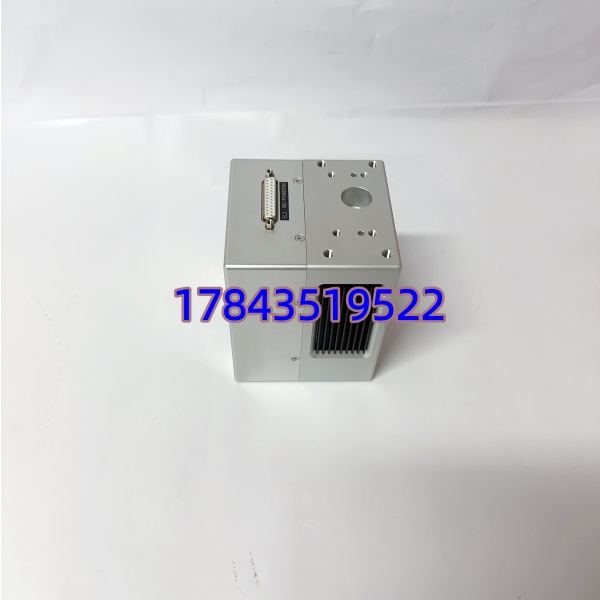

- 接口端口：通常 1× RJ45（或 D-Sub 25/37 依版本）for controller link + 1× 电源端子 / 圆头连接器（如 LEMO / Harting 依 OEM 定制）
- 状态 LED / 诊断：部分版本前面板有状态 LED（Ready / Error / Temp Warn）
- 工作温度：+15 ～ +35℃（激光头建议恒温带 ±1℃/h 变化，长期稳温影响漂移）
- 存储温度：-10 ～ +50℃
- 湿度：20% ～ 80% RH 非凝露
- 认证：CE、RoHS、Laser Class IV 适用（需配护罩/互锁）
- 配套要求：需 SCANLAB 原厂 RTC 控制卡（或兼容第三方如 Aerotech ALS13000 做自定义闭环——但固件/标定不同）、f-θ 透镜（螺口 M85×1 或定制）、激光源安全互锁
产品
介绍
intelliSCANde III 14-532 nm 是 SCANLAB 的数字振镜扫描头——它不生成图形也不控制激光脉冲，只负责”把激光束指到哪”。控制卡（如 SCANLAB RTC5）发位置指令→扫描头内置伺服把两片介质膜反射镜转到目标角→激光束经 f-θ 透镜聚焦在工件表面完成标刻/微加工。”de” 后缀代表内置数字线性编码器（区别于老 analog intelliSCAN III），重复精度和温漂显著改善。
坦白讲，这是激光打标机/微加工设备里的核心光学运动件，买前必须确认三件事：①波长版本（532 nm / 1064 nm / UV——膜层不同，买错打坏或反射率低）；②接口类型（RJ45 LVDS 还是 D-Sub 老式——需与你现网 RTC 卡版本匹配）；③是否含原厂校准文件/线缆/f-θ 透镜（通常振镜和透镜分开卖，换新振镜要重新做焦点/畸变标定）。另外 532 nm 版多用于绿光固体激光器（倍频 Nd:YAG / 碟片绿光），如果你的激光是 1064 nm 光纤打标机买这个版本会烧膜——核对波长再下单。
应用场景与行业案例
我在现场（协助激光集成商调试）最常见的问题是：换 intelliSCANde III 后打标图形整体缩放/梯形失真——新头虽同型号但个体机械公差不同，需用 SCANLAB ScanHead Setup工具重读标定值或做 3-point calibration + field correction (.scc 文件)；其次是老设备换头后控制器报”Scan Head Communication Timeout”——RJ45 线序做错（SCANLAB 用 T568B 但个别 OEM 定制交叉线），或供电 ±24V 反接/未共地。
典型适用场景：
- 绿光激光打标/微加工（532 nm DPSS 或 掺 Nd 倍频）：晶圆标记、塑料透射打标（532 nm 对某些塑料吸收优于 1064 nm）、PCB 阻焊层微加工→intelliSCANde III 14-532 nm 配 f-θ 透镜做高速矢量扫描。
- 精密微钻孔 / LIDE 玻璃切割（紫外倍频衍生绿光泵链）：要求小光斑高重复定位→14 mm 孔径兼顾惯量与精度。
- 高校/研究所超快激光微纳加工平台：振镜做二维扫描图案，上游由 LabVIEW / MATLAB 经 RTC5 DLL 发指令。
- 老 Trumpf / Rofin / FOBA 打标机延寿改造：原 intelliSCAN III analog 升 de 版→需确认 RTC 卡固件支持 digital encoder（RTC4 以后原生支持，RTC2/3 需升版或加接口卡）。
真实案例：华南某光通信器件厂，532 nm 绿光打标机（原配 intelliSCANde III 14-1064 误装——老工程师记错波长）运行正常但打标对比度低、镜片发热微黄。拆下发现膜层是针对 1064 nm 的 HR 膜@532 nm 仅 R≈95% 且吸收略高。订正确 14-532 nm 版替换，重做 focus / distortion correction（用 SCANLAB SCC 文件从备份恢复 + fine tune），打标对比度恢复且镜片温升明显降低。教训：振镜波长版本必须严格对应激光工作波长——1064 nm 头用于 532 nm 激光会降效甚至损伤介质膜；采购时要求供应商在铭牌照片中标明 ‘532 nm’ 或 ‘Wavelength: 532’。
