描述
产品详情

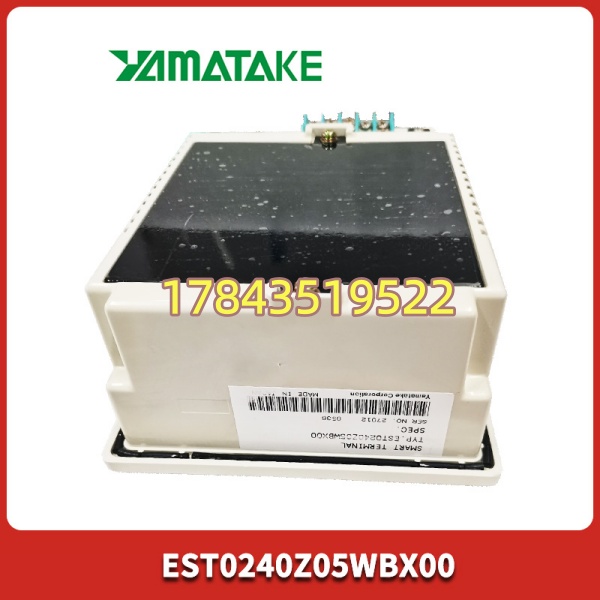

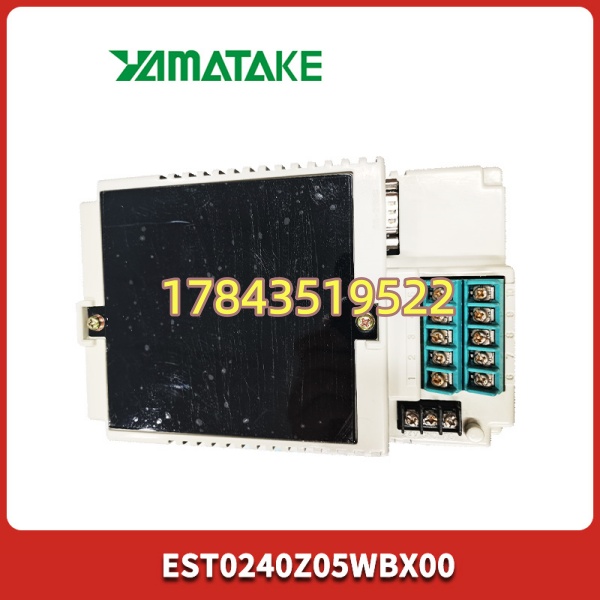

· 型号：EST0240Z05WBX00
· 品牌：AZBIL（原 YAMATAKE 山武）
· 系列：EST240Z 系列可编程显示单元（HMI）
规格参数
| 参数项 | 规格值（典型，以实物铭牌为准） |
|---|---|
| 完整型号 | EST0240Z05WBX00（EST240Z 系列，W=以太网型） |
| 制造商 | YAMATAKE → AZBIL Corporation, Japan |
| 产品类别 | 可编程显示单元 / HMI 智能终端（面板嵌入式） |
| 显示屏 | 5.7″ STN 彩色 LCD，有效区 ≈115×86 mm |
| 分辨率 | 320 × 240 像素（QVGA） |
| 显示颜色 | 256 色，支持 BMP 位图 |
| 触摸屏 | 模拟电阻膜式，寿命 ≥100 万次（手指） |
| 用户存储器 | 1 MB（Flash/EPROM，用于画面程序及数据） |
| 可注册画面 | 最多 999 幅，同屏嵌套最多 8 幅 |
| 通信接口 | RS-232C、RS-485（全/半双工）、IrDA 1.0；W版含 10/100M 以太网 |
| 支持协议 | Azbil BRAIN、Modbus RTU/ASCII、Modbus TCP（以太网版） |
| 供电电压 | DC 24 V ±15%（20.4～27.6 V） |
| 功耗 | 典型 ≤15 W |
| 工作环境 | 0～50℃（部分资料 －10～55℃），30～85% RH 无凝露 |
| 防护等级 | IP65（前面板），金属壳体抗 EMI |
| 安装方式 | 面板嵌入式开孔安装（配夹紧件），后壳深度 ≈60 mm |
| 背光寿命 | 典型约 10,000 h（亮度减半） |
| 认证 | CE、UL、RoHS（依生产批次） |
| 编程软件 | Azbil AP Editor（Windows 95/98 时代工具，新版 Win10 可尝试兼容模式——严格来说老工程文件建议保留原开发机或虚拟机备份） |
产品介绍
现场实测发现这东西最脆弱的不是 CPU 而是背光 CCFL——跑满八九年以后慢慢发黄变暗，操作员开始抱怨”看不清报警”，然后某天彻底灭掉，整台包装线或 HVAC 主控柜就失去人机交互入口。EST0240Z05WBX00 本质是山武 EST240Z 家族里带以太网口的 5.7″ 可编程 HMI，用 32-bit MCU 跑固化 OS，靠 AP Editor 把画面工程烧入 1MB 闪存，再通过串口或以太网跟三菱/欧姆龙/横河/Siemens PLC 或 Azbil DDC 做 Modbus/BRAIN 交互。它没有现代 TFT 高清屏那套花哨 UI，但抗干扰和宽压耐受在老厂房里反而比消费级屏靠谱。
从供应链角度说，这型号新机在日本本土也已逐步 EOL（End of Life），国内常规渠道只剩 NOS（New Old Stock）和拆机翻新。对仍依赖它的产线而言，采购决策重点不在”能不能买到新机”，而在”要不要趁还有货锁 1～2 块冷备件 + 拷一份工程文件备份”。背光 CCFL 属耗材属性，单独订 CCFL 管极难匹配——整机换是最现实的修复路径，这也直接支撑了把它纳入 B 类关键备件管理的理由。
应用场景与库存策略
HMI 挂了不会让电机飞车，但会让操作员”瞎”——无法确认报警、改不了设定值、看不到联锁状态。老旧 EST240Z 若正好装在精烘包控温柜或中央空调 DDC 盘上，没备用机会逼你临时外接笔记本跑 SCADA 顶班，效率打折还违反 GMP 现场操作可追溯要求。
典型场景与备货建议：
- 制药/食品过程罐区（配 Azbil DCS 或 PLC）——工艺参数设定与报警确认全靠它。建议：关键产线 备 1 件冷备件（Cold Spare，未拆封 NOS 优先），每 2 年做一次短时通电确认背光正常。
- 楼宇中央空调 DDC 控制盘（AHU/冷机房）——多楼层同型号可 按 N+1 原则集中备 1 块共享 Buffer，但需在台账注明固件版本兼容范围。
- 包装线/印刷机本地操作面板——单机独苗建议至少 Last-time-buy 1 块，因整线升级 HMI 需重新做画面工程（人工成本往往 > 硬件费）。
- 多台混用提醒：不同后缀（有无 W/不同 FW）不要混放一库，标签须注明完整型号 + 背光灯批次备注。
真实案例（背景→危机→解决→反思）：
华东某原料药车间，2006 年投用的 Azbil DCS 配 EST0240Z05WBX00 做现场溶剂配比 HMI。去年初夏 CCFL 背光完全熄灭，屏幕内容肉眼不可辨——工艺员靠记忆旋钮操作维持，但报警确认功能缺失触发 QA 偏差调查。库房无备件，原厂答复 EOL，最终从深圳二手商淘到一块 NOS 上电 OK 才换回，耽误 8 小时且差点在审计中被开观察项。事后他们 Last-time-bought 两块（一块装库一块做轮换备件），并把 AP Editor 工程文件导出刻录归档。教训就一句：HMI 属于”看起来不重要、断了很要命”的典型 B 类件，背光寿命是硬上限，别赌它能陪你到下一次大修。
常见问题解答 (FAQ)
Q1：现在原厂还能订新机吗？交期和库存状态怎样？
A：AZBIL 对 EST240Z 系列多数地区已宣布 EOL 或仅限维修替换供应。国内现货基本是 NOS（早年库存未开封）或拆机翻新测好件，交期看渠道 1 天～4 周不等。下单前让卖方书面注明”全新库存/二手测试/翻新烤机”，并要求附带上电显示照片。
Q2：停产了要不要 Last-time-buy？买几块合适？
A：如果产线上此 HMI 无可替代（画面工程绑定旧 AP Editor 且无人愿重做），建议至少 Last-time-buy 1 块冷备件。单台关键设备买 1 块；同型号≥3 台且分布在同一厂区可考虑 N+1 共享备件池。持有成本（千元级）远低于一次 GMP 偏差或产线停摆损失。
Q3：有新款 Azbil HMI 能直接替换吗？需要重做画面吗？
A：新世代 Azbil 触摸屏（如 SDC 或 newer MagHMI 系列）硬件尺寸、固件、工程文件均不向下兼容——换新型号 = 重新用新软件绘制画面并重新联调通讯。除非整柜同步改造，否则现阶段建议维持同型号备件延续而非贸然升级。[请以原厂手册为准]
Q4：后缀不同（比如少 W 或无以太网）能临时顶用吗？
A：如果您的 PLC 通讯靠串口（RS-232/485）且工程文件兼容，无以太网版理论上可临时替；但若原系统依赖以太网 Modbus TCP 直连，缺 W 后缀会导致通讯失败。临时替用前务必核对工程下载时设备类型匹配及通讯口定义，最好提前在同型号上做过工程文件恢复测试。
Q5：二手/库存件怎么验货防踩坑？重点关注什么？
A：①目检 CCFL 背光均匀无发黄暗斑（这是最常见早衰点）；②要求供方提供全屏上电显示照片/视频（含亮暗切换测试）；③触摸校准测试——电阻屏老化会出现某区域漂移；④核对机身 SN 与标签完整，避免拼装机。建议只买承诺烤机 24h+ 且给 DOA 质保（通常 3～6 个月）。
