描述
产品详情

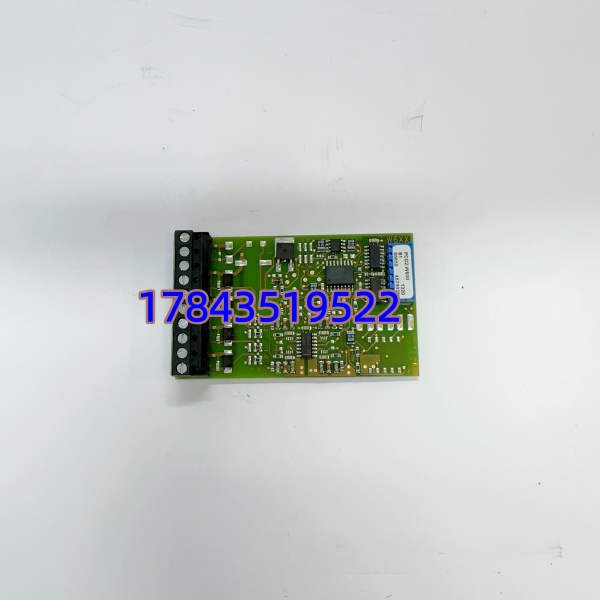

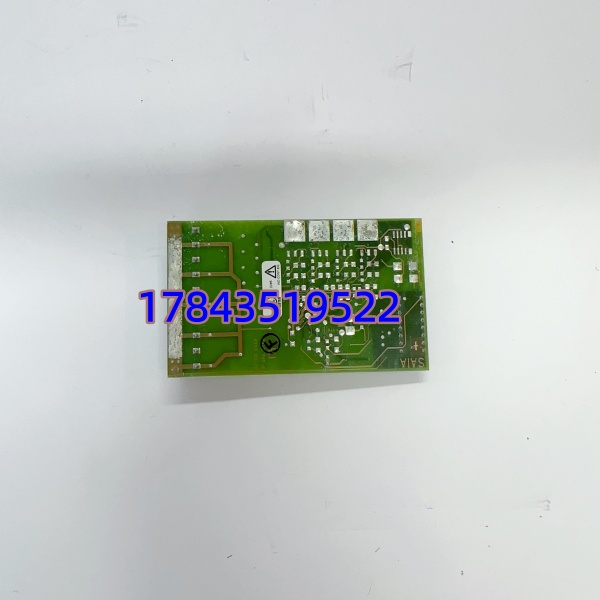

· 型号：PCD2.W600
· 品牌：SAIA-Burgess Controls / Hager (Hager Group)
· 系列：SAIA PCD2 系列 — CPU Module (Legacy, pre-PCD3)
规格参数
- 完整型号：PCD2.W600（常见订货 F002-W600，HW Rev A/B/C 依铭牌——以实物为准）
- 产品定位：PCD2 系列标准 CPU，属 W6xx 家族基础版（W610 加 Ethernet、W620 加 Eth+Web server）
- CPU：Motorola 68xxx 系列 32-bit RISC（典型 16～33 MHz 级，依 Rev），运行 SAIA PG5 FBox / ST / IL / LD
- 用户程序内存：Flash 典型 128 KB～512 KB（依具体 HW Rev 及 PG5 版本支持，需核对铭牌标注 “Prog Mem xx KB”）
- 数据内存 (Flags/Timers/Counters)：典型 32 KB～64 KB retentive（电池保持）
- 保持电池：3.6V 锂电池（典型 CR2032 或 1/2AA 3.6V 锂电，依机架电源模块电池座——多插在机架电源模块正面或 CPU 侧面）
- 通信接口：
- 1× PG/MPI 口（RS-232 或 RS-485 可设，9.6k～115.2k，用于 PG5 编程/调试/HMI 直连）
- 1× S-Bus 口（RS-485 半双工，SAIA 专有 S-Bus 协议，多 drop 可达 32 节点——连远程 PCD1/PCD2 I/O 站或 HMI）
- 扩展槽：1× 用于通信子卡（如 PCD7.RS485 / PCD7.RS232 / PCD7.LAN / PCD7.CAN / PCD7.PB3(Profibus DP Slave) ——需另购）
- I/O 能力：本地机架最大依 PCD2 基架槽位数（13槽/7槽等）配 DI/DO/AI/AO 模块；远程 I/O 经 S-Bus 或 Eth(需扩展卡) 连 PCD1/ 站
- 扫描周期：典型 5～20 ms（依程序长度及 I/O 配置）
- 编程软件：Saia PG5 (PG5 Programming Tool / FBox Editor / SBC — 需 V1.xx～V2.xx 依 CPU 年代；新 PG5 3.x 仍可联但建议设 Compat Mode)
- 供电：由 机架电源模块通过背板供给 24V DC（逻辑侧），典型自身功耗 ≈6～10 W（不含 I/O 模块负载）
- 状态 LED：PWR（电源）、RUN（绿/闪）、ERR（红）、COM（S-Bus 活动）、PG（PG 口活动）
- 安装：插入 机架最左 CPU 槽（Slot 0），DIN 导轨固定机架
- 工作温度：0 ～ +55℃（控制柜内），贮存 -20 ～ +70℃
- 湿度：5%～95% RH 非凝露
- 认证：CE、UL 508、EN 61131-2
- 尺寸：标准 模块宽 ≈35 mm（单槽），深≈100 mm
- 兼容替代：W600 可被 W610（带 Eth）或 W620（带 Eth+Web）在多数项目中 1:1 替换（需 PG5 重下装并可能微调硬件配置），反向 W610→W600 不行（丢了以太网口但程序兼容 IF 未用 Eth 指令）
产品介绍
.W600 是 SAIA-Burgess（现 Hager） 平台的基础 CPU——它跑暖通/水务行业常见的 S-Bus 网络、时间程序、PID 回路，通过 PG 口连 PG5 软件下装程序，S-Bus RS485 口带远程 I/O 站或 S-Bus HMI（如 PCD7 系列文本屏）。跟 W610/W620 比，它没有板载以太网口，要联网要么靠扩展 LAN 子卡（.LAN）要么走 S-Bus 上 MPI/RS485 转以太网网关。
坦白讲，这系列在国内存量是老楼宇 BA 和水厂——很多运行 15+ 年。换 CPU 最大坑是程序存于 CPU Flash 但保持寄存器靠电池。换件前务必：①PG5 连旧 CPU → Upload Program + Flags → Save Project Archive（.sdb/.prg）；②记录电池电压/更换周期；③新 CPU 下装后核对 S-Bus 站号（DIP 或软件设）与原一致。 不能”热插拔”——拔前停机或确认工艺允许 I/O Freeze。
应用场景与行业案例
我在现场（协助楼宇集成商）最常遇到：老水厂 . 电池耗尽后全线 Flags 归零→时间程序（早晚反冲洗周期）乱掉。客户以为是 CPU 坏，实际换电池+Reload Flags 恢复。另一次真正 CPU 死机（背板 5V 纹波大），换 后 S-Bus 站号 DIP 忘设成原地址 2→上位 SCADA 报”Node 2 Timeout”，重设 DIP 后恢复。
典型适用场景：
- ： 做泵组时序控制、药液投加 PID、格栅联锁——S-Bus 带 3～5 个远程 PCD1 站（液位/流量/阀位）。
- 楼宇暖通 AHU/冷热源群控（BA 系统）： 通过 S-Bus 连 文本屏 + 上位 Sauter/Desigo 等 BA 主机（S-Bus 或 RS485 Modbus 需扩展卡），执行时间表与焓值控制。
- ：原 老化，可用 W610 直接替（向下兼容程序，多以太网口闲置或启用做 Trend 记录），但预算紧时仍订 1:1。
- 食品/饮料 CIP 站独立控制：小系统单机 机架 + + DI/DO/AI 做 CIP 步骤顺序与酸碱浓度 PID。
真实案例：华东某污水厂提升泵房 机架（ CPU + 6 块 DI/DO + 2 AI）运行第 13 年某日全部泵控点变 Manual 且时间程序停走——到现场 PG5 连 PG 口报 “CPU in STOP – Checksum Error on User Program”。尝试 Warm Start 失败，读 Flash 亦校验错——Flash 某扇区老化（罕见但发生）。幸有三年前全量备份 .sdb + .prg（存于中控室电脑），新 插上→Download All（Program + Retain Flags 从备份 Restore）→DIP SW 设 S-Bus Addr=3（同原）→Run→泵控恢复。顺手换机架电源模块电池（已 7 年未换）。教训：。
