描述
产品详情

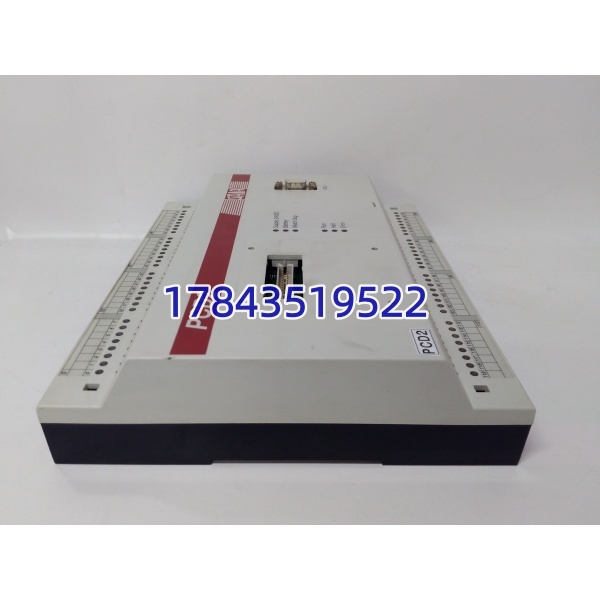

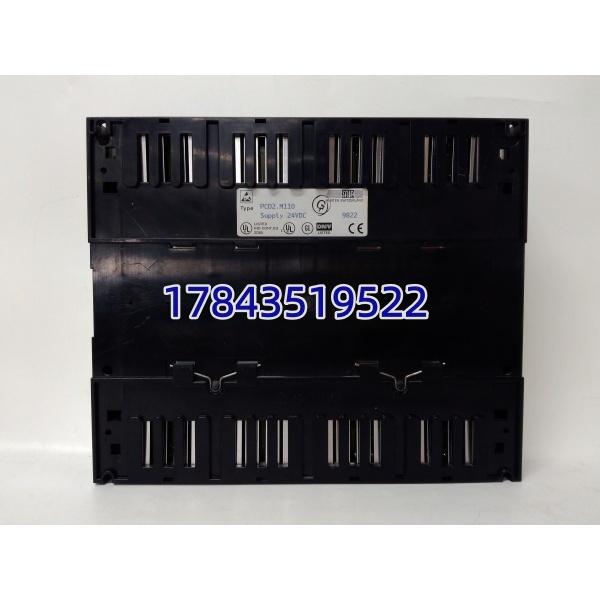

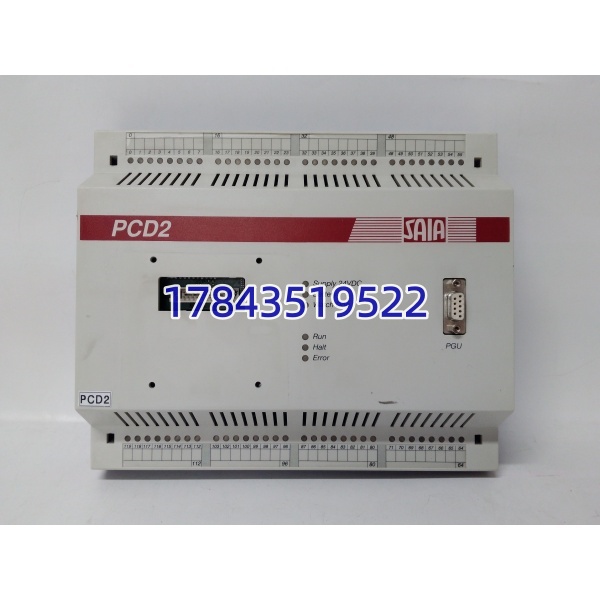

· 型号：PCD2.M110
· 品牌：SAIA-Burgess Controls AG（现 Honeywell Saia PCD 产品线，部分文献误写作 SALA）
· 系列：SAIA PCD2 系列紧凑型 PLC / 微控制器模块（非单纯 I/O 卡，是带 CPU 的主机单元）
规格参数
- 产品名称：PCD2.M110 CPU Module for PCD2 System（Compact PLC with Communication Ports）
- 所属系统：SAIA PCD2 系列 PLC 机架（PCD2.B100 基座或 标准机架），可扩展 数字/模拟 I/O 模块
- CPU：Motorola MC68340 或等效 32-bit RISC（依生产批次），典型布尔指令执行 ~0.2 µs
- 用户程序存储器：512 kB Flash EEPROM（掉电保持，无电池也可保存程序）
- 数据存储器：128 kB RAM SRAM（带超级电容或可选电池备份保持保持型变量）
- 本机 I/O：无板载物理 I/O 点——I/O 通过 背板扩展模块（如 .D260 数字输入、.K110 继电器输出等）实现，典型最大支持 128～256 DI/DO 依机架
- 编程接口：1× RS-232（PGU 编程口 / 自由协议），1× RS-485（S-Bus / Modbus RTU Slave/Master）
- 扩展通讯：可选插 通讯子模块（CANopen、Profibus DP、以太网——需对应子卡，M110 本体无以太网）
- 扫描周期：典型 1～10 ms（依程序长度及 I/O 配置）
- 供电电压：24 V DC（范围 20～30 V DC，典型功耗 3～8 W 不含 I/O 负载）
- 状态指示：PWR（电源绿）、RUN（运行绿）、ERR（故障红/黄）、COM（通讯活动）
- 编程语言：IEC 61131-3梯形图(LD)、功能块图(FBD)、结构化文本(ST)、指令表(IL)，编程软件 PG5 (v1.x～v2.0 系列，新版 PG5 需确认兼容性)
- 安装方式：DIN 导轨安装，插入 机架背板左侧 CPU 槽
- 工作温度：0℃ ～ +55℃（存储 -40～+85℃），湿度 5～95% 非凝露
- 尺寸（模块本体）：约 90 × 70 × 75 mm（H×W×D，含连接器）
- 认证：CE、UL、符合 IEC 61131-2/ EN 61000-6-2/4
- 备注：.M110 是 入门 CPU，不带板载 Ethernet，需以太网时选 .M340/M480 等；部分老工程用 PG5 v1.4～2.0 编写，新版 PG5 可导入但建议保留老版做在线监控
产品介绍
.M110 是 SAIA 家族的基础 CPU——简单说就是老欧洲 HVAC 和小型过程控制里常见的”小 PLC 主机”，插在 机架里跑逻辑、扫 I/O、通过 RS-485 做 Modbus 与上位机或 Saia 触摸屏通讯。程序存 Flash 不需要电池保持（这点比老 S5/S7-200 省心），数据区可选电池或超级电容保持。国内常见于楼宇暖通控制盘、小型水处理泵站、包装机辅机。
有一点要注意：这机器不带以太网口，只 RS-232（编程）和 RS-485（通讯/Modbus）。如果你们系统依赖以太网需确认是否另有通讯扩展卡或本身就用串口。另外 PG5 软件版本——M110 老固件建议用 PG5 1.4～2.1 做在线；新版 PG5 (3.x+) 打开老工程一般兼容但首次下装注意勾”Allow older target”。二手件重点查背板金手指无氧化、电解无鼓包，上电 RUN 灯应常亮（无程序时空载可能报 ERR 提示未装载应用，属正常）。
应用场景与行业案例
最典型就是楼宇 HVAC——冰水机组旁控制柜里一块 . + 几张 DI/DO 温变模块，采冷冻水供回水温度、启停冷冻泵、与中央 BAS 走 Modbus RTU。我在现场遇过因电容老化致 CPU 随机 watchdog reset（夏季高温明显），换模块后恢复。老系统里它比 S7-200 好在程序不掉电不需电池，比新 PLC 好在备件便宜且 PG5 工程大多还在。
- 楼宇自动化/HVAC：空调机组 AHU 控制、冷热源群控、新风机定风量/变风量（配合风阀执行器 DI/DO/AO）
- 小型水处理/泵站：集水井液位连锁启停排污泵，与上位 SCADA Modbus 通讯
- 包装/食品机械：辅机顺序控制（传送带、封口机），配 本地 I/O
- 老线维护：Saia 原装系统延续运行，不做全改只换 CPU 备件
真实案例：某写字楼群控 AHU 柜 Saia . 运行第 13 年，梅雨季后发现 RUN 灯闪 ERR 且 RS-485 与 BA 系统偶发掉线。拆出模块背板金手指轻微氧化，板载滤波电容顶部微鼓——用无水乙醇擦金手指、库房找二手测试良品 .（同型号），断电拔旧插新，上电自动引导（程序在 Flash 未丢），BA 系统 Modbus 重连正常。工程师说：”Saia 老 PLC 程序不怕丢但电容是命门，五年一查或备一块。”
