描述
产品详情
· 型号：2108HAT
· 品牌：Pepperl+Fuchs（倍加福 / P+F）
· 系列：H-System — 本安隔离栅配套接线底板（Termination Board, 8-slot）

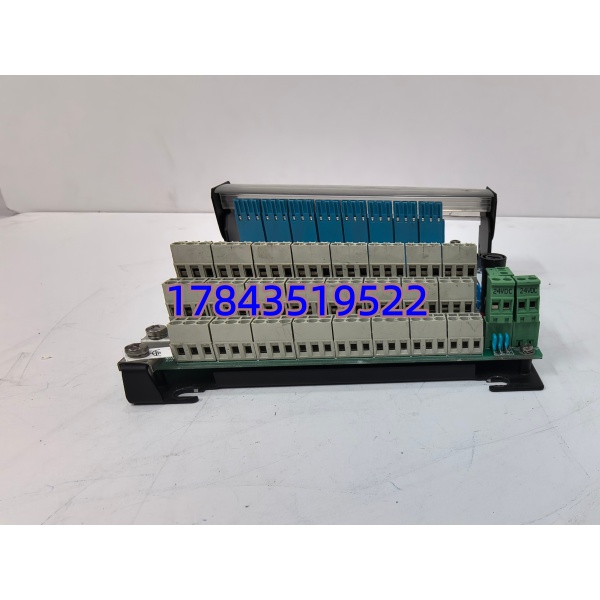

PEPPERL+FUCHS 2108HAT
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 2108HAT |
| 产品类别 | H-System 本安系统接线底板（Termination Board / HAT Base） |
| 适用模块 | Pepperl+Fuchs H-System 系列隔离栅模块（插装式） |
| 插槽数量 | 8 槽（可容纳最多 8 个 H-System 栅模块） |
| 接线方式 | 多层接线端子（弹簧或螺钉型，依批次） |
| 供电方式 | 通过底板总线（Backplane Bus）向插装模块馈电 |
| 安装方式 | 标准 35mm DIN 导轨（EN 60715） |
| 适用防爆体系 | 配合本安栅构成 Zone 0/1/2 本安回路，符合 IEC 60079-11 / EN 60079 |
| 工作温度 | 典型工业柜内 -20 … +60℃（参考配套栅模块环境等级） |
| 防护等级 | IP20（需安装在控制柜内） |
| 宽度 | 约 180–220mm（8槽 HAT 底板标准宽度，具体以原厂 Drawing 为准） |
| 认证 | 随系统整体获 ATEX / IECEx 本安系统架构认可（底板本身无单独 Ex 证书） |

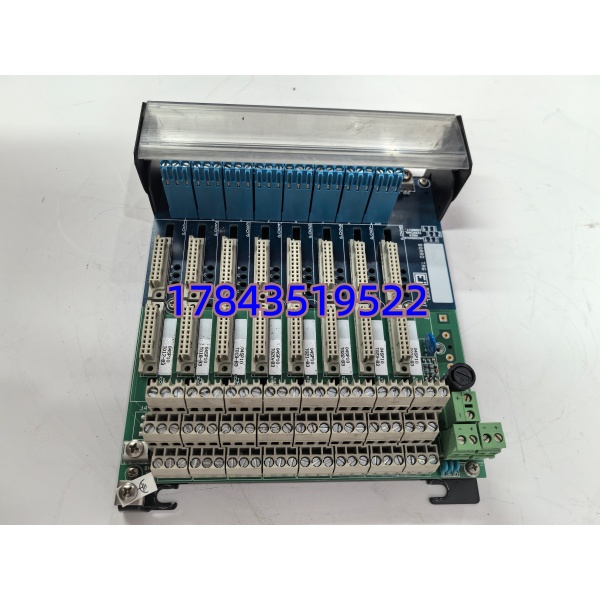

PEPPERL+FUCHS 2108HAT
产品介绍
在某炼化厂 DCS 柜改造时碰到过——老系统用的全是 P+F H-System 栅插在 2108HAT 底板上，十年过去底板端子氧化接触不良，想换块新的才发现这玩意儿早不是主推品了。2108HAT 本质上就是 H-System 的”插座+端子排”，不承担限能隔离，但它坏了会导致整排 8 个本安通道全部失联，属于典型的低单价高影响 MRO 关键节点件。
从 TCO 角度看这块底板几乎没有技术迭代价值——它只服务于既有 H-System 栅的向后兼容。新项目现在基本推 K-System DIN 轨装栅，但大量在运装置（特别是 2000–2015 年投用的石化/煤化工线）仍靠它撑着，所以采购重点不在性能参数，而在确认与现装 H-System 栅模块的插槽机械兼容性和端子定义一致性，避免买回来插不进或接线对不上。
应用场景与库存策略
化工厂或油气处理站的 DCS/SIS 安全栅柜里，一块 2108HAT 带着 4～8 个 H-System 本安栅监测现场压力/液位变送器——底板端子松动或背板供电触点氧化，直接让一排本安回路变”开路”，中控全丢信号。偏偏这种老款底板原厂交期动辄 8–12 周甚至 EOL（End of Life），等你发现故障时再下单根本来不及。
- 石油化工 DCS 本安栅柜 — 承载 H-System 变送器隔离栅 → 系统里仍在役 → 建议按每 5–6 块同类底板备 1 件冷备件（Buffer Stock），放防静电袋贴标签注明适配栅型号。
- 煤化工/天然气处理装置 — Zone 1 本安回路集中配线 → 非它不可因端子排与 H-System 栅背板物理匹配唯一 → 如装置已运行 >10 年，建议做一次 Last-time-buy（3~5 件）囤货。
- 老线技改预留位 — 若柜内还有空 HAT 插槽将来要扩通道 → 至少留 1 块全新未拆封作未来扩展或应急替换。
- 新建项目 — 不建议再选 H-System+2108HAT，改用 K-System 单模块 DIN 轨装以降低生命周期风险。
真实案例：南方某甲醇厂，2023 年大修后发现一个罐区液位全部”—“，查了半天才锁定是 2108HAT 底板第 3–5 槽背板簧片疲劳接触不良（原装 2009 年投用）。供应商答复”2108HAT 已列入不推荐清单，欧洲要 10 周还不一定有货”。最后从一个同行闲置柜拆了块旧件顶上，勉强撑到找到 NOS（New Old Stock）渠道买回两块。事后该厂把 H-System 底板全部纳入 A 类关键备件清单，按 ABC 分类做了 2 件战略囤货——这就是典型的”小底板大停机的 MRO 教训”。
常见问题解答 (FAQ)
Q1：2108HAT 目前是原厂 Active 还是已停产（EOL）？交期大概多久？
A：H-System 底板近年已被归为 Legacy Product，国内常规渠道偶有库存但极不稳定。建议下单前向 P+F 中国确认 Last Time Buy 状态；若无新货，优先考虑原厂认证 NOS 或拆机良品（需核验端子无烧蚀）。交期如有货 1–2 周，无货可能 8–16 周或不可订。
Q2：2108HAT 可以直接替代 K-System 的供电导轨或端子模块吗？
A：不行。2108HAT 专用于 H-System 插装式栅模块，机械接口和背板总线与 K-System（K-DIN 轨装＋Power Rail）完全不兼容，混用插不进去。
Q3：我现柜内插的是老款 H-System 栅（如早期 750 系列），2108HAT 都能兼容吗？
A：多数 H-System 插装栅都适配标准 2108HAT 底板，但个别超早期窄体版本或特殊编码栅要核对原厂 Compatibility List。严格来说建议拍下现装栅的铭牌型号让供应商二次确认。
Q4：底板坏了怎么判断——是换底板还是连栅一起换？
A：若同一底板上多槽栅同时通讯/供电异常且端子紧固无问题，先测底板背板供电端有无 24V DC 到各槽位；若缺失基本可判定底板故障。栅模块本身正常则只需更换 2108HAT，不必连带换栅（除非栅也老化）。
Q5：采购时如何防假货/翻新件？
A：要求卖家提供原厂标签照片（含 Date Code / Batch No.）、完整端子护盖及原包装。H-System 底板翻新品端子易氧化，到货后用万用表逐槽测背板 24V 通断，有压降异常直接拒收。
Q6：呆滞或多余 2108HAT 怎么处理？
A：若贵司仍有 H-System 在役设备，建议转作战略备件不入呆滞核销；确无用途可在二手 MRO 市场流转给仍用 H-System 的用户，标注清楚生产年份和使用/未使用状态。
