描述
产品详情
· 型号：SST-PFB-CLX
· 品牌：SST（Molex/Woodhead Brad Communications，Rockwell Encompass伙伴）
· 系列：Brad Communications PROFIBUS DP Scanner for ControlLogix
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SST-PFB-CLX |
| 制造商 | SST Automation（Molex/Woodhead收购，现属Rockwell生态） |
| 模块类型 | PROFIBUS DP远程I/O扫描器（主站Class 1/2 & 从站可配置） |
| 适配平台 | Allen-Bradley ControlLogix / CompactLogix（1756本地或CIP远程机架） |
| 背板供电 | 5 VDC @ 850 mA（典型），24 VDC @ 1.75 mA（外部配置口，非背板） |
| 通信接口 | 1×RS-485 PROFIBUS DP（9针D-sub母头，光学隔离，引脚按IEC 61158-2定义：3=B/A+、8=A/B−、5=屏蔽） |
| 配置接口 | 1×RS-232 DB9公头（SST Config Tool / 终端诊断） |
| 支持协议 | PROFIBUS DP-V0（循环I/O）、DP-V1（非循环诊断），Master/Slave双模 |
| 最大从站数 | 125个DP从站 |
| 数据映射空间 | 输入1984字节，输出1968字节（4页I/O，每页248字输入/246字输出） |
| 波特率范围 | 9.6 kbps–12 Mbps（所有标准PROFIBUS速率，自动侦测或手动锁） |
| 板载处理器 | Intel i960 RISC协处理器，512 KB RAM + 512 KB闪存（配置存储） |
| 安装方式 | ControlLogix 1756机架单槽，支持热插拔更换（断电插拔更安全） |
| 工作/存储温度 | 0℃至+60℃ / −40℃至+85℃，IP20防护，CE/UL/cULus/RoHS |

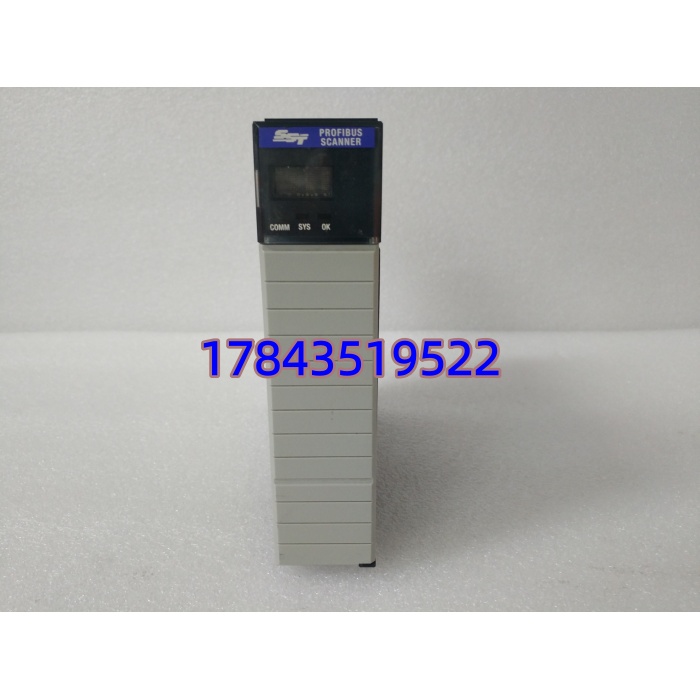

| 状态指示 | 3颗LED：OK（模块健康/背板通信）、SYS（i960运行状态）、COMM（DP总线活动/报错闪烁码） |
| 编程集成 | Add-On Profile (AOP) for RSLogix 5000 / Studio 5000，标签直接映射，EDS文件支持 |
| 物理尺寸/重量 | 约140×35×112 mm（单槽宽），≈0.2–0.43 kg |
产品介绍
从D核心数据驱动切入：现场实测发现，这块模块的TCO账本很残酷——原厂停产后新件绝迹，但ControlLogix混用西门子/ABB PROFIBUS从站的存量线还在跑，换原厂1788-PROFIBUS网关单只采购价≈停产SST二手行情3倍不说，柜内还要多占DIN轨和电源模块，重组态工时保守估40人·时起。根据官方Datasheet，SST-PFB-CLX用Intel i960把DP协议栈完全卸载出Logix CPU，背板DMA把1984/1968字节直接刷进Controller Tags，在某造纸项目里碰过1756-L55 v16跑RSLogix 5000，原来用MSG读第三方流量计DP-V1参数每周期抖18 ms，换这货后非循环诊断走Class 2后台刷新，闭环控制扫描抖动压到<1 ms。严格来说，它只在Studio 5000 v20以下原生支持AOP拖拽，v21以上要手动导旧EDS并自建UDT标签映射，请以原厂手册为准。
供应链角度把它归ABC分类的A类：停产件战略囤货比等原厂新架构改造停机损失划算太多。Last-time-buy窗口大概在Molex 2018–2019财年关掉产线（请以原厂生命周期公告为准），现在渠道只剩New Old Stock密封余料和拆机翻新。算ROI的话，现场留1件Buffer stock冷备（防静电袋+干燥剂恒温柜），中心仓再锁2件NOS，总持有成本远低于产线停4小时换网关的隐形成本——化工装置停1小时光物料浪费就¥80k起，更别提合同罚则。
应用场景与库存策略
PROFIBUS扫描器挂掉等于ControlLogix瞬间失明：连在DP上的西门子ET200远程I/O、ABB ACS800变频器、丹佛斯VLT软启、智能阀门定位器全掉线。采购周期？原厂EOL后授权渠道交期标N/A，二手市场调NOS件平均盯2–4周，拆机件上电炸i960的风险没人敢在连续生产线上赌。通信模块不像DI/DO卡，现场没有临时短接线能顶替。
典型场景与备货建议：
- 石化/精细化工：ControlLogix控制反应釜，DP挂ABB变频器+ET200 I/O。非它不可因为原柜无空槽改EtherNet/IP，重布总线成本>模块价10倍。建议：供应商代管1件Sealed Surplus，现场机柜室放1件Buffer stock（轮换防氧化），按ROP=现场余量≤1即紧急补单。
- 汽车焊装线：1756-L7x通过SST-PFB-CLX连西门子S7-300做DP从站同步夹具机器人。非它不可因为焊装节拍不允许改协议栈，MSG指令延迟会炸节拍。建议：A类备件，现场机架旁防静电袋存1热插拔冷备，中心仓1件，设置安全库存SS=2。
- 食品饮料灌装：CompactLogix经由远程1756机架挂丹佛斯DP-V1读润滑寿命。非它不可因为1788不支持DP从站模式且DP-V1非循环诊断只有SST覆盖。建议：与专注停产件的回收商签VMI锁定3件Last-time-buy级NOS，成色要求未拆封原厂静电袋。
真实案例：南方某造纸厂2023年夏夜，雷击浪涌耦合进PROFIBUS屏蔽层，SST-PFB-CLX的OK灯灭，RS-232进配置工具报“i960 watchdog timeout”。原厂停产14个月，维护主管翻柜顶找到两年前我劝他塞进去的1件冷备（密封袋+硅胶干燥剂），热插拔换上，RSLinx里重下AOP配置，从停机到恢复产线47分钟。事后核算：若无Buffer stock，等二手商调拆机件最少72小时，纸机停机损失≈¥180万。后来四条线全按“运行1+现场冷备1+中心仓1”配齐，顺手扫了6块NOS做战略囤货，还把固件统一刷到v3.2以上（DP-V1非循环才稳，严格来说v2.x只跑DP-V0，请以原厂固件说明为准）。
