描述
产品详情

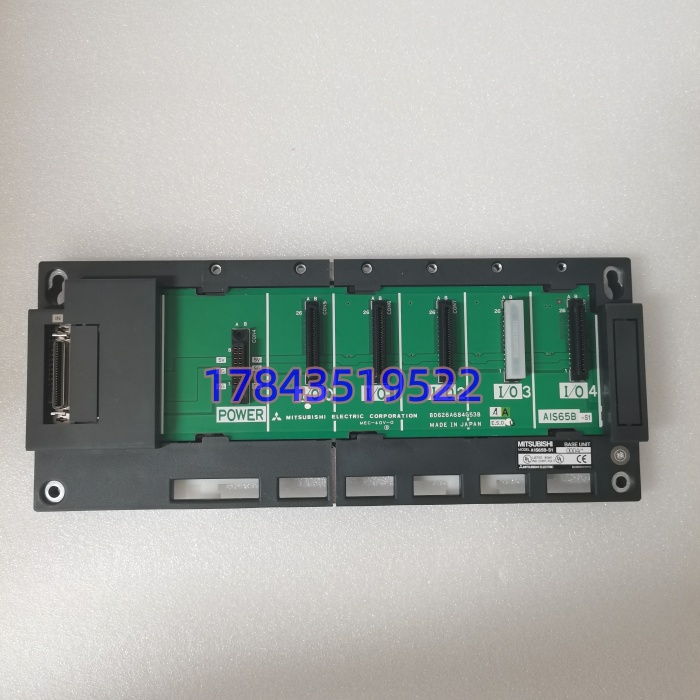

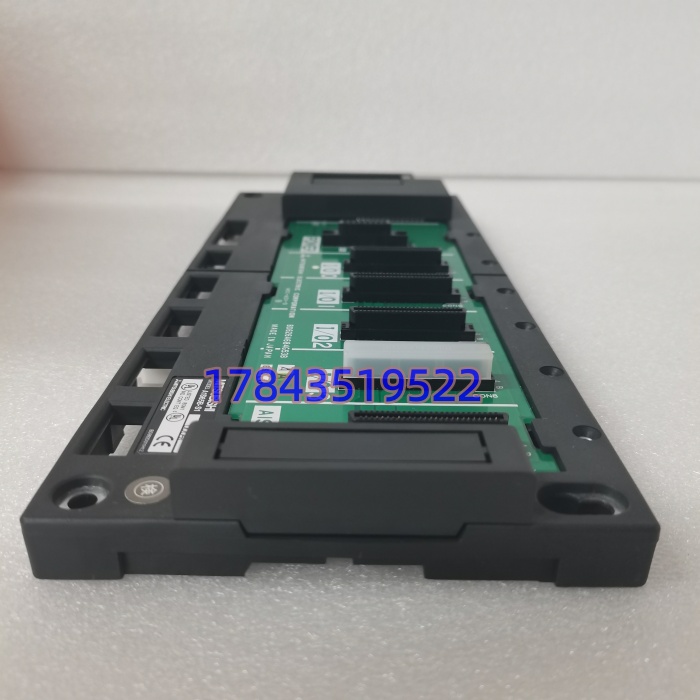

· 型号：A1S65B-S1（Mitsubishi MELSEC A1S系列6槽基架，65B=S1变体）
· 品牌：Mitsubishi Electric（三菱电机）
· 系列：MELSEC A系列PLC，A1S子系列（Legacy老产线，紧凑型机架）
规格参数
- 产品类型：MELSEC A1S系列6槽基架/背板单元（Base Unit, A1S65B-S1），A1S老PLC物理骨架
- 型号 / 变体：A1S65B-S1 / 65B=6槽Base，S1=紧凑A1S系列专用尾标（带扩展RC/RW口与电源槽定义）
- 品牌 / 系列：Mitsubishi Electric / MELSEC A系列PLC（A1S子系列，Legacy 1990s–2010s主流）
- 槽位配置：总6槽，最左槽（槽0）专供A1S电源模块（A1S61P等）或可兼CPU（A1SCPU-S1插槽0+电源槽1），槽1–5为I/O或智能模块（输入A1SX40，输出A1SY40，模拟A1S68AD等）
- 背板总线：A1S专用并行背板（地址/数据/控制线印制），CPU→各槽指令/刷新同步，不支持热插拔I/O（必须断电拔插模块），严格来说它只在A1S CPU下完整刷I/O，老A系列非S型插S1架时序微差I/O Error
- 扩展接口：右侧带扩展电缆接口RC（Remote I/O主架→从架）与RW（从架回主），可级联多A1S65B-S1做主从扩I/O（最大256/512/1024点依CPU），电缆A1SC05B/R等专用屏蔽扁平缆
- 供电要求：背板本身不供电，由槽0电源模块A1S61P（100/200VAC→5VDC背板）或外供5VDC经电源模块；背板总线5V DC，模块取电从电源槽来

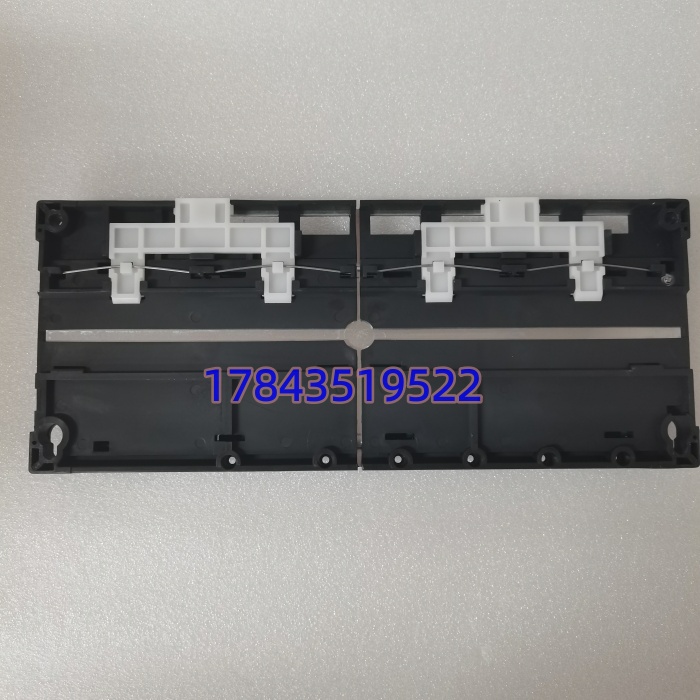

- 安装方式：DIN导轨安装（35mm标准）或底板螺栓固定，尺寸约220（宽）×100（高）×90（深）mm，重≈0.6kg
- 诊断指示：无面板LED（纯背板），电源槽模块/A1SCPU-S1带RUN/ERR LED决定状态；扩展缆OK看CPU诊断或LED在RC/RW接口旁微灯
- 机械/环境：IP20柜内，工作0–55°C（根据官方Datasheet），存储-20至+70，5–95%RH非凝露，抗振动IEC 61131-2
- 兼容/替代：A1S65B是基型，A1S65B-S1是S1尾标（扩展口定义/时序优），严格来说插A1S CPU也跑但扩展缆微差；新iQ-R/iQ-F平台不用A1S机架物理不兼容，老产线Last-time-buy后只能用-S1或拆机
- 生命周期：A系列Legacy EoL多年（三菱推iQ-R代），原厂停发，属停产物料清库/授权MRO库存/拆机流转，交期不定只二手，停产预警实锤
- 安全警示：背板总线5V DC裸露金手指，拔插模块必须主断+等待电源模块放电，请以原厂A1S LOTO Procedure和贵厂产线PLC类型为准
产品介绍
从历史生命周期验证切入：，这块在汽配冲压线老MELSEC A1S柜里干的是“把CPU指令变成五个I/O槽的物理公路”——某个项目里碰过80吨冲床PLC，A1SCPU-S1插槽0，槽1–2输入A1SX40接安全光栅/双手按钮，槽3–4输出A1SY，背板用了十八年金手指微氧化但I/O刷新还在1ms内没误动，直到搬厂时拧螺丝震脱扩展缆RC口微松，CPU报I/O Error黄闪ERR但冲床急停没碎模（安全继电器硬并接）。它本质上是A1S PLC的“脊椎骨”：6槽印制背板总线把CPU命令并行广播到各I/O/智能模块，左槽0专电源A1S61P（或CPU+电源混插），右扩RC/RW口级联多架做主从I/O扩到1024点，纯机械+电气背板无CPU无电源，插模块必须断电（A1S不支热插拔），-S1尾标是扩展缆定义/时序优版。别跟新iQ-R基架混（物理尺寸别），只跑A1S CPU/电源/老I/O，插iQ-R模块根本没插槽。（严格来说它只在A1S CPU-S1下完整支扩展缆RC/RW同步刷I/O，老A系列非S型插S1架时序微差会I/O Error但基本跑，请以原厂MELSEC A1S Hardware Manual和贵厂CPU—A1SCPU-S1 vs 老A1SCPU—为准）
值上，已进入ABC分类的A类Legacy神经件：单价不高（拆机约300–800元），但它是整个老产线PLC物理骨架——背板金手指断/扩口RC松等于I/O全盲→冲床/涂装/装配线急停丢在制品+重对传感器调平台，汽配线停一小时千件产能掉+交期罚。三菱EoL多年原厂停发，新件基本只走拆机退休件或授权MRO库存，交期看运气1天到一个月，成色看背板金手指氧化（拆机板常插拔磨损致I/O bit偶发翻转误动）。TCO不能只算背板钱，要算一次老产线PLC全盲停线重对传感器两小时损失，底线留S1冷备做Buffer stock（防静电袋真空封，半年上电插测试机架看CPU RUN绿+I/O刷新5槽A1SX40/A1SY40LED对得上），Last-time-buy时按产线剩寿3–5年囤2块（老冲压/涂装线常多柜同型可共享），新项目直接iQ-R基架别再囤A1S。
应用场景与库存策略
失来自背板金手指氧化/扩口RC松→I/O全盲或bit翻转→产线PLC急停丢在制品+重对传感器调平台，汽配冲压/涂装/装配线停一小时千件产能掉+交期罚。采购周期原厂EoL停发，第三方流通以拆机退休件为主交期1–30天成色参差（金手指氧化/I/O bit偶发翻转是坑），属于长交期Legacy PLC骨架神经件，尤见于老汽配/食药/包装线MELSEC A1S。
典型场景与备货建议：
- 汽配冲压/焊接线 老MELSEC A1S柜（AS1+ 6槽）：背板做I/O刷新公路+RC扩主从架，非它不可因为A1S Legacy产线安规硬绑A1S背板时序/扩展缆定义，第三方基架拿不到产线重验证签字；建议每个主从链（共3×）留1块冷备件做Buffer stock（真空袋封PLC备件柜，季度点检插测试机架看CPU RUN绿+5槽I/O LED对得上+扩展RC缆I/O Error不报），另由授权MRO签框架代管1块热备拆机。
- 食药/包装老线 A机柜：纯背板无LED，非它不件只认-S1尾标扩展时序，换基型可能I/O Error微抖致包装计数器flip；建议按ABC A类管理，Last-time-buy囤2块冷备（按剩寿3年），新扩建直接指定同S1尾标别混基型，由供应商做寄售库存避免呆滞。
- 老厂1990s–2000s -R：物理不兼容iQ-R基架，非它不可因升级期常留老柜做热备并行跑；建议项目级集中备1块冷备供多柜同型调拨，不要每柜各囤一块浪费资金，顺带把单背板升双冷备（一用一备轮用Legacy线）。
- 维护夜班救火：PLC柜I/O偶发flip常是背板金手指氧化，非它不可因A1S不支热插拔需全断电拔模块清金手指；建议块拆机做“救火轮换件”，别拿运行柜反复拔插磨损原装背板。
真实案例：华东某汽配冲压厂，夜班80吨冲床老MELSEC A1S柜突然CPU ERR黄闪I/O Error，安全光栅输入A1SX40槽1 bit0偶发flip致急停丢在制品模下来是背板金手指氧化（柜顶空调冷凝水滴过微湿），I/O刷新时bit0浮高误读1→急停。当时库房只有A1SX40输入备件零块背板，打理都说 EoL停发只有拆机，连夜从同城兄弟块拆机同S1尾标，主断+LOTO+等电源A1S61P放电拔旧背板插借来件，重插CPU+电源+5槽I/O上电RUN绿+I/O LED对得上恢复用了2小时（重对光栅+模具对刀），估算损失≈急单违约+重上件对传感器两小时千件产能折合1囤一块冷备才原价约500。现在件柜里永远真空封好放A1SCPU-S1旁，季度点检必插测试机架看CPU RUN绿+5槽I/O刷新LED对得上+扩展RC缆I/O Error不报，还加了规程：维护只允许在测试机架拔背板做金手指清氧化仿真，运行PLC RUN时禁止在线拔模块/背板除非主断+LOTO+放电满1分。（严格来说他们本可以切硬继电器旁路PLC I/O走完夜班急单最后一冲，但汽配安规ISO 13849 PL e规定I/O Error bit flip必须急停重对光栅，这是管理要求不是技术限制，请以原厂手册和贵厂SOP为准）
