描述

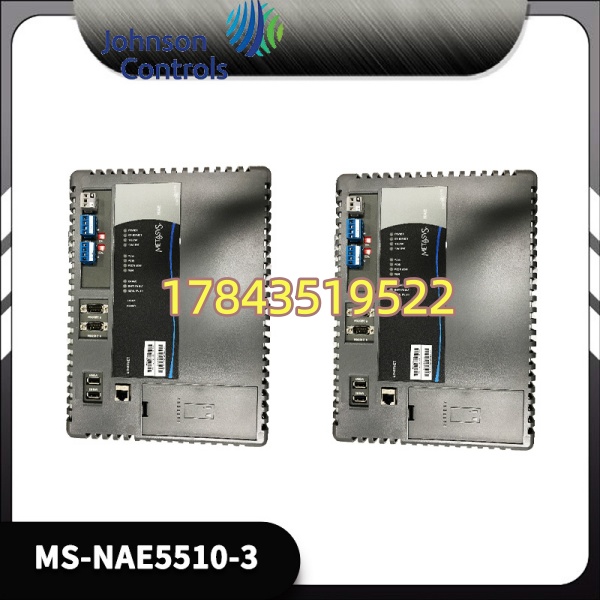

产品详情
· 型号：MS-NAE5510-3
· 品牌：Johnson Controls（江森自控 / JCI Metasys）
· 系列：Metasys NAE55 Network Automation Engine — -3 Platform（vs 早期-1/-2为小容量版）
规格参数
- 完整型号：MS-NAE5510-3（同系有 MS-NAE5520-3 高端版含LonWorks，MS-NAE5510-3U 为UL864烟控版）
- 产品定位：Metasys 系统 Supervisory Network Engine，协调现场 UNT/VMA/FEC/CG 等控制器
- 处理器：1.46 GHz Intel® Atom® E3815（Bay Trail）嵌入式处理器
- 内存：2 GB DDR3 SDRAM（运行时数据）+ 16 GB 非易失性 Flash（OS + Site Database + 趋势/报警存档）
- 操作系统：Wind River Linux LTS 17（NAE55xx-3 标准版）/ WES7（仅-3U烟控版）
- 供电要求：标称 24 VAC 50/60 Hz（20–30 VAC）或 24 VDC SELV，最大功耗 50 VA，需独立 Class 2 电源
- 以太网接口：1×10/100/1000BASE-T RJ45（BACnet/IP、BACnet/SC、Metasys SMP 访问）
- 现场总线接口：2×光隔离 RS-485（可配为 2×N2 Bus / 2×BACnet MS/TP / 1×N2 + 1×BACnet MS/TP，每 trunk 最多100设备）
- 串行口：2×RS-232-C DB9（调试/调制解调器/GPS，Rel.10.0后Modem功能弃用）
- USB接口：2×USB 2.0 Type-A（外接存储/打印，部分功能新版固件限制）
- 数据保护电池：标配 MS-BAT1010-0（12V 1.2Ah 凝胶充电电池），断电保持 RAM 及 RTC ≥72h，寿命3–5年
- 支持协议：BACnet/IP & BACnet/SC（Rel.12.0+）、BACnet MS/TP、N2（Legacy JCI）、Modbus RTU/TCP（需许可）、M-Bus、KNX IP（部分版本需option）
- BACnet认证：BTL Listed B-BC/B-BBMD Protocol Revision 15（PR15）
- 工作环境：0～50℃ / 10～90% RH 非凝露；存储 -40～+70℃
- 物理尺寸/安装：塑壳 ABS+PC，约 226×332×96.5 mm（面板安装版）或 DIN 导轨适配，IP20 后盖
- 认证：UL 916 Energy Management Equipment（标准版）/ UL 864 UUKL（仅-3U版），CE，FCC Class A
产品介绍
在医院ICU楼BAS改造项目里遇过一回——整层空调失控，追了半天是NAE5510-2（老4GB版）Flash写满导致站点数据库崩溃，换-3版后16GB空间才算喘过气来。MS-NAE5510-3本质上是Metasys架构里的”区域大脑”：它不替代现场DDC（FEC/VMA等仍管闭环控制），而是负责把各总线上的点汇总、执行全局逻辑（Global Schedules/Alarms/Trends）并通过BACnet/IP上报中央工作站或第三方BMS。相比-1/-2早期版，-3平台把Flash扩到16GB并换Linux内核，对新版Metasys（10.1以上至13.x）兼容性更好，且支持BACnet/SC加密隧道——这点以后做等保测评时会感谢它有。
严格来说，它只在Metasys Release 8.1及以上版本出厂预装（可升至12.0/13.x），若你现场还在跑Metasys 5.x/6.x且不想升SMP，要注意Site Database向下兼容性问题（通常可导入但需验证Trend/Alarm映射）。从TCO看，NAE55系列JCI已逐步推SpaceLogic/SNx系列替代，-3版进入Mature阶段部分地区有EOL预告，但全球存量极大——对在役项目继续保原型号比贸然换新一代（需重配IP/证书/可能改Trunk类型）风险小得多，新项目才建议评估SNx或ADS/ADX虚拟化方案。
应用场景与库存策略
NAE是BAS的”站点头”——它挂了，该网段所有N2/BACnet MS/TP现场控制器虽继续本地自控（VAV箱照跑），但中央监视、报警推送、时间表切换、能源趋势全断，物业通常要求4小时内恢复。原厂新件交期波动（部分区域已转Legacy/Obsolete状态通知），现货多靠渠道积压或认证翻新。
- 三甲医院/数据中心 — 全院或模组BAS主站（管控AHU/冷机/照明） → 非它不可因需完整Site Database还原及N2 Legacy支持 → 建议按站点NAE总数×1件冷备（最少1件），另备MS-BAT1010-0电池按3年周期轮换
- 五星级酒店/商业综合体 — 分区域NAE（低区/高区独立网段） → 非它不可因多点Trend记录及BACnet/SC需-3平台 → 多NAE同园区建议建共享备件池N×10%，集中通电年检（每年开机验证Web登录+电池健康）
- 药厂GMP车间 — 需审计追踪与报警记录完整性 → 非它不可因Trend/Alarm Archive存本地Flash → 采购备件要求同固件大版本（如Rel.12.0)，到货先做Site Archive恢复演练确认兼容
- 旧改项目（原有N2总线大量UNC/UNT） → 非它不可因-3仍向下兼容N2协议（新SNx部分需网关）→ 如现场大量N2 Legacy设备暂勿贸然换新型号，优先保-3库存
真实案例：
华南某三甲住院楼2017年夏天NAE5510-3突发反复重启——拆机发现MS-BAT1010-0电池漏液腐蚀底板充电电路（原装电池超5年未换）。当时无备件，原厂回应EOL转订需6周，临时从同城另一栋楼拆一台过来顶替（幸好同版本同Site结构可Clone），但该住院楼BAS离线近6小时，护士站无法调新风温湿度报警。事后院方调整策略：所有NAE按1:1冷备，电池每3年强制更换并建立SMP离线备份（.SDF Site Archive）季度自动导出制度——这块NAE本身不贵，但站点数据库丢了重配能把你搞疯。
常见问题解答 (FAQ)
Q1：MS-NAE5510-3 还能订新件吗？生命周期和交期怎样？
JCI已将NAE55系列列为Mature/Legacy，部分地区发EOL通知推SpaceLogic SNx或ADX虚拟化替代，原厂新件交期不定（8～24周或无新货）。市面流通多为New Old Stock或JCI授权测试翻新。采购时要求序列号、原厂标签及SMP联机识别截图，确认出厂预装Metasys Release版本与你现网匹配（推荐同大版本，如Rel.12.0 ↔ Rel.12.0）。
Q2：MS-NAE5510-3 和 MS-NAE5510-2（旧版）能直接互换吗？
硬件可物理替换，但需注意三点：① -3版Flash 16GB vs -2版 4GB，Site Database可无损Restore但反向（-3备份恢复到-2）可能因空间不足失败；② 固件平台不同，若现网SMP是老版本（＜8.1）要确认兼容性；③ N2 Trunk配置、IP地址、证书需重新录入或从Archive恢复（SMP的Site→Restore功能）。最稳妥做法是同后缀-3互换，恢复最近一次.SDF全站备份即可上线。
Q3：有Last-Time-Buy建议吗？该囤几台？
鉴于EOL趋势，对在役多个Metasys站点建议按关键站点数×1件冷备（至少1台），集中保管。囤前做通电测试确认Web登录正常、电池初始电压＞12.5V、无POST报错。密封防静电袋存放，每2–3年短时通电（30min）校验电池及风扇（如有），并在SMP做定期Site Archive导出（至少月/季）。
Q4：MS-BAT1010-0 电池多久换？会影响数据吗？
标称寿命3–5年@21℃，现场建议每3年计划更换。电池失效不会丢Site Database（存Flash），但断电时RAM中未写入的趋势缓存和RTC会丢——最麻烦是断电重启后时间重置导致报警时间戳错乱。换电池可在带电状态下热插拔（Hot-Swap），SMP会有Battery Low报警提示。
