描述
产品详情
· 型号：X10-14210201（Assembly No. 605-A53842-002，XVME-655 系列子型号需核对选项码）
· 品牌：Abaco Systems（原 GE Embedded / Motorola VME 产品线传承）
· 系列：XVME-600 Series — 6U VMEbus Single Board Computer (SBC)
规格参数
- 产品类型：6U VMEbus 单板计算机（SBC），COTS 加固嵌入式计算模块
- 对应系列型号：Abaco XVME-655 / X10 Rugged 系列，部件号 605-A53842-002
- CPU：Freescale（NXP）MPC7448 PowerPC G4+ AltiVec，典型主频 1.0～1.267 GHz（依选项码）
- 北桥/桥片：Marvell MV64460 Discovery II 系统控制器
- 内存：板载 DDR SDRAM with ECC，典型 512MB～1GB（最大依版本 2GB，需核对）
- 启动存储：板上 NOR Flash（典型 128MB）+ CompactFlash Type II 插槽 / SATA（依版本）
- VME 总线接口：VME64 / VME64x（ANSI/VITA 1-1994），A16/A24/A32 地址空间，D32/D64 从/主模式
- PMC 扩展：1× PMC 插槽（IEEE 1386 / PCI-PCI Mezzanine Card），32-bit/33MHz 或 64-bit/66MHz PCI
- 网络接口：2× 10/100/1000Base-T 千兆以太网（RJ45 或经由背板，依前面板设计）
- 串行接口：2× RS-232（DB9 或 header，典型 console + aux）
- USB：1～2× USB 1.1/2.0（依版本，前面板或板载 header）
- 看门狗：板上硬件看门狗定时器（WDT），可配复位/中断/NMI
- 实时时钟：独立电池备份 RTC
- 供电：VME P1/P2 背板 +5V 主供，+/-12V、+3.3V 经板载稳压；典型功耗 25～40W
- 工作温度：商业 0～+55℃ / 加固型 -40～+75℃（依具体后缀，传导冷却版可达 -40～+85℃）
- 抗振/冲击：MIL-STD-810G典型（加固版），5g RMS 振动 / 50g 半正弦冲击
- EMC：MIL-STD-461E/F（加固版），FCC/CE（商业版）
- 支持 RTOS：VxWorks 5.x/6.x（Wind River）、Linux（MontaVista / 原生）、QNX、LynxOS
- 外形：IEEE 1101.2 6U VME（160×233mm），前面板 I/O 或后 I/O 依版本，导冷框可选
产品介绍

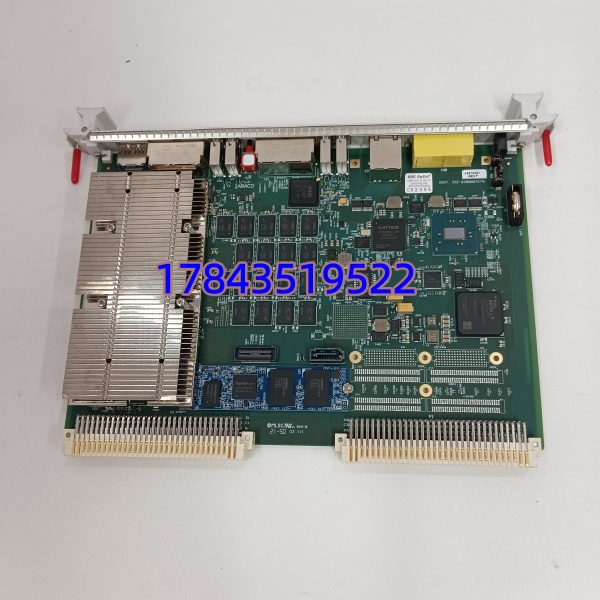

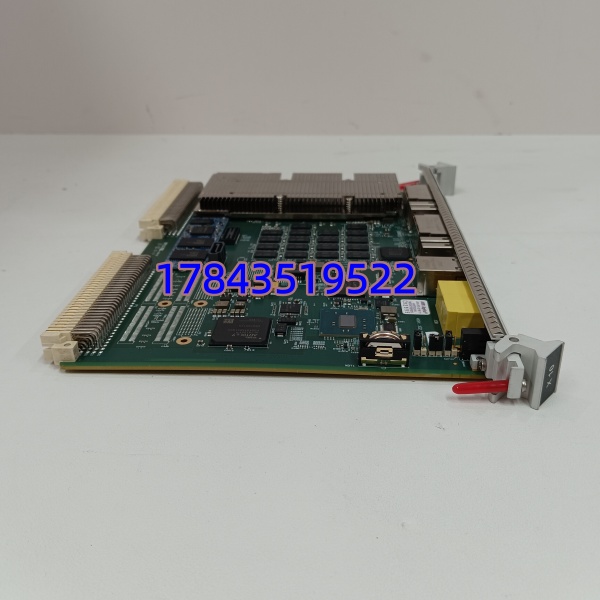

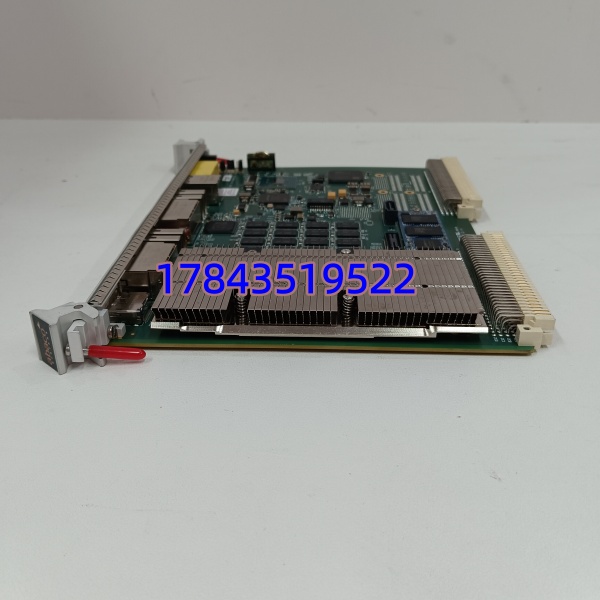

这是 Abaco XVME-655 家族的 6U VME SBC，核心是 NXP MPC7448 PowerPC G4+ 加 AltiVec 向量单元，带 ECC 内存和 PMC 扩展槽。简单说——它是老一代军工/航天/大型试验装置里 VME 机架的”大脑”，跑 VxWorks 或硬实时 Linux，通过 VME64 背板指挥各类 ADC/DAC/数字 I/O 模块，PMC 槽还能插自定义接口卡（ARINC429、MIL-STD-1553B、额外串口等）。Motorola→GE→Abaco 这条产品线的好处是生命周期长、固件稳定，二十年前写的 VxWorks BSP 在新批次上仍能跑。
坦白讲，这东西修起来比 DCS 卡件麻烦——它不单纯是”换上就好”，要核对你的引导 Flash 镜像、VME 槽位地址开关（如仍用硬件设置）、PMC 子卡兼容性及 BSP 版本。我在现场遇到最多的问题是老系统升级后新人不知道需刷 Boot ROM，或 PMC 子卡金手指氧化导致 PCI 枚举失败。备件建议买带测试报告的拆机件或原厂翻新，全新基本已 EOL。
应用场景与行业案例
我处理过一个半夜叫醒的故障：某风洞数据采集系统突然 VME 机架所有 I/O 模块报通信超时，控制台连不上。量背板供电正常，最终锁定是这块 XVME-655 SBC 的 CPU 核温偏高反复复位——导冷垫片老化接触不良导致。换同型号备件、重新涂导热脂装导冷框，系统恢复正常。教训是：加固版 SBC 的导热界面材料（TIM）每 5～7 年建议检查更换。
典型使用场景：
- 航空航天地面试验/飞控仿真台：作为 VME 机架主控跑实时模型解算，PMC 插 1553B/ARINC429 卡与飞控计算机交联——非它不可因 legacy VME 架构绑定及 AltiVec 信号处理能力。
- 舰载/车载武器系统或指控台：宽温导冷版在密闭机柜抗盐雾振动，ECC 内存防单粒子翻转导致关键任务崩溃。
- 大型科研装置（加速器/核聚变/风洞）数据采集：多槽 VME I/O 集中由一块 XVME-655 轮询，老系统利旧维护成本远低于整体换代。
- 老厂关键装置专用测控柜（冶金/重工）：原进口设备内置 Abaco VME 架构，主控即此系列，MRO 替换保系统延续。
真实案例：西北某风洞 PWT 测控间，大修后启动试验程序提示”VME Slot 1 No Response”，I/O 模块全离线。原维护人员先怀疑背板，换了备用背板依旧。我拆下 Slot 1 的 X10-14210201（605-A53842-002），发现导冷框与机箱导轨间导热垫完全粉化，CPU 芯片结温超阈值进入保护复位循环。仓库有同型号拆机件（已通过 VxWorks 启动+内存测试），换上、重装导冷垫片按规定扭矩锁紧，系统自检 PASS，当天下午试验照常进行。老师傅后来把导热垫检查写进了年度维护单。
常见问题解答 (FAQ)
Q1：X10-14210201 支持在线热插拔吗？
A：不支持。VME SBC 是系统主控，带电拔出等于断掉整个机架通信和控制逻辑，必关机架总电源或至少该槽位供电后再操作。插回后需确认 VME 地址跳针/DIP 开关与原配置一致再上电。
Q2：605-A53842-002 和其他 XVME-655 后缀能互换吗？
A：物理尺寸和 VME 接口兼容，但 CPU 主频、内存容量、PMC 类型、前面板 I/O、温度等级随选项码不同。关键看你的 BSP/固件是否支持该批次 CPU 步进和桥片版本，最好拍原卡正面完整标贴（含 REV、Option Code）核对，贸然换不同内存量的变体可能致 Boot 失败。
Q3：换新板需要重刷固件/Boot ROM 吗？
A：通常需要。Boot loader（PPCBoot/U-Boot 或 Abaco 专有 ROM）、VxWorks 映像、VME 节点地址一般存在板载 Flash 或 CF 卡。若新板不带你的应用镜像需通过串口终端 TFTP 烧写或用原 CF 卡启动后克隆。建议保留一块已知好的 CF 卡/镜像备份。
Q4：PMC 子卡在这块 SBC 上要注意什么？
A：确认 PMC 卡是 3.3V 或 5V 信号兼容（多数 XVME-655 为 3.3V PCI 信号），插前检查金手指氧化。枚举失败常见原因是 PCI 时钟分配或 BIOS/BSP 未包含该 PMC 驱动，不是 SBC 本身坏。
Q5：停产买不到全新件怎么办？
A：Abaco 系列多数已 EOL，市面流通以测试 OK 拆机件/原厂翻新为主。采购时要求供应商提供上电自检截图（串口 console 输出）、内存 ECC 测试记录。长期可评估迁移到 Abaco 新一代 VME SBC（如 XVME-7000 系列）但需重新验证 BSP 和背板兼容性——对纯 MRO 建议先囤同型号备件。
Q6：如何鉴别拆机件是否靠谱？
A：看 PCB 日期码、Abaco/GE 激光标贴、导冷框磨损痕迹是否自然。上电接串口看 U-Boot 启动信息、识别 CPU/Memory 容量、跑内存测试（如 Abaco 自带 POST 或 MemTest）。明显氧化、补焊痕迹、无原厂标贴的慎入。
