描述
产品详情

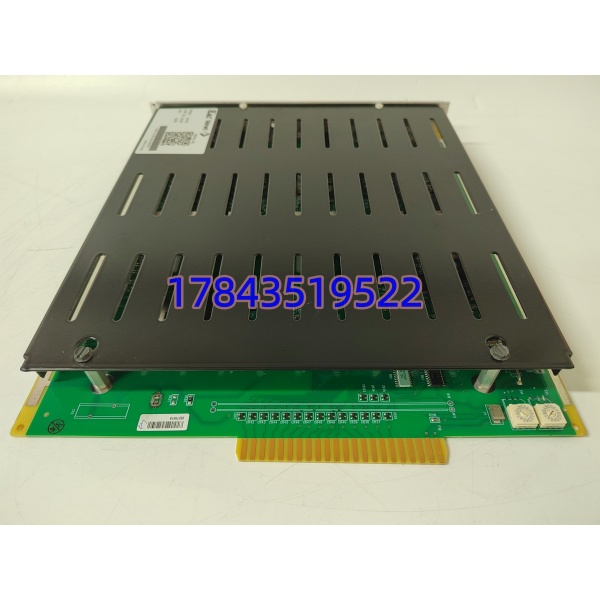

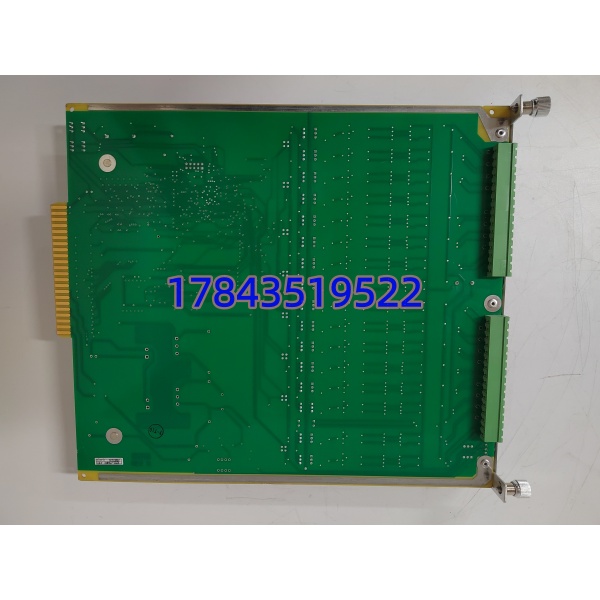

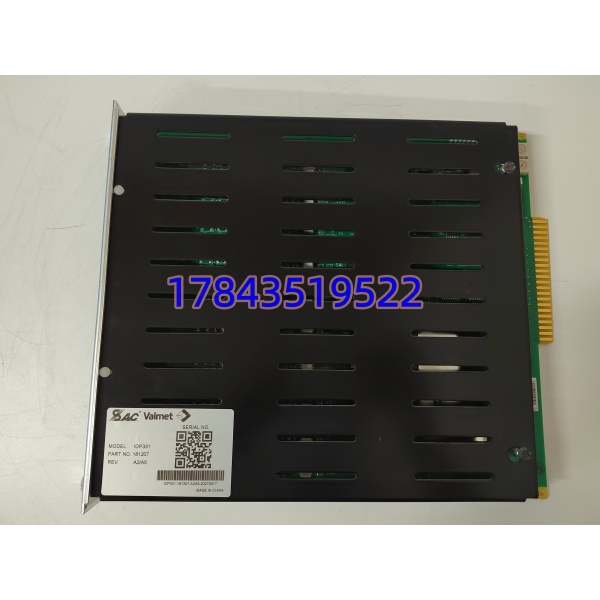

· 型号：IOP331（METSO IOP331，Valmet DNA IOP系列Advanced I/O Processor）
· 品牌：METSO（美卓，现Valmet/维美德自动化）
· 系列：Metso DNA（maxPAC DCS，IP/IO架构）
规格参数
- 产品类型：Advanced I/O Processor（IOP系列高级I/O处理器卡，非普通AI/AO，是DNA机架里的I/O主控/协处理器）
- 处理器：四核1.5GHz（部分资料标NXP Cortex-A9 1GHz早期版，需核对固件），确定性扫描周期≤10ms
- I/O容量：最大2048点（模拟/数字/HART可扩展，依机架配置），背板DNA总线+Modbus TCP/RTU
- 供电电压：背板24V DC ±10%，双冗余隔离供电（典型功耗<15W），部分旧版标220V AC外置电源转24V
- 通信接口：以太网10/100 Mbps（Ethernet/IP、OPC UA、Modbus TCP），Profibus DP，DNA专有背板总线，RS-232/485
- 安装形式：标准Valmet DNA/VME机架插槽（IEC 60297-3-101），插卡式金手指，前后面板螺钉固定
- 外形尺寸：标准VME卡约170×100×30mm（插卡），重量约0.5kg；大外壳I/O版约310×170×80mm需核对
- 冗余与热插拔：支持冗余热备（主/备STBY指示灯），IOP处理器卡支持在线更换（热插拔），但主用卡拔前确认备卡RUN
- 隔离与保护：现场侧–系统侧光电隔离2500V AC（某些版500V DC），每通道独立熔丝或过流保护（若带AO功能）
- 诊断：前面板LED（PWR绿电源、RUN绿运行、COM绿闪通信、STBY黄备机、ALM红故障），自诊断上传DNA Studio
- 认证：SIL3（IEC 61508）、ATEX Zone1、UL 508、CE、RoHS，MTBF标称>10万小时（需核对原厂报告）
- 工作温度：–40°C至+85°C（宽温工业级，标准柜内0–60°C），存储–40至+85°C，湿度5–95%非冷凝
- 固件与软件：Valmet DNA Studio组态，向下兼容IOP310/320/345但跨大版需升固件，程序存主控DPU非IOP卡Flash
- 通道配置说明：IOP331本身是处理器卡；渠道常混标为16通道4–20mA AO或8通道模拟输出，实际AO功能在附属子卡，IOP331管调度
产品介绍
这是METSO（现Valmet）DNA DCS系统的IOP331高级I/O处理器卡，定位很明确：插在Valmet DNA/maxPAC机架里做I/O主控，跑确定性扫描（≤10ms），收DPU下发的控制逻辑，调度本机架所有AI/AO/DI/DO子卡，背板DNA总线通主控，以太网口做Modbus TCP连第三方或OPC UA上SCADA。它不是独立PLC，离开DNA机架和DPU跑不起来，但也别当它是普通模拟量模块——IOP331是处理器级卡件，管整个机架的I/O吞吐和诊断。
和ABB AC800M或Siemens PCS7的I/O处理器比，这货卖点是SIL3认证原厂自带，冗余热备切换毫秒级，制浆造纸/电厂安全链直接用它做ESD层，不用外挂Tricon。坦白讲，美卓自动化业务卖给Valmet后，IOP300系列慢慢被Valmet DNA新卡替，但老造纸厂/矿山还大量跑，现在基本二手备件市场流转。我在现场遇到过凌晨3点报ALM红闪，备机自动切了但主卡鼓包电容，不换的话下次备机也炸——这卡成色不重要，通电自检过、固件匹配DNA Studio版本就是保产件。
应用场景与行业案例
痛点切入：我在现场遇到过北方某浆纸厂，干燥部Valmet DNA机架主卡风扇停转，CPU过热ALM红闪，备机STBY自动切RUN保住抄纸线，但主卡废了。原厂早停新货，等芬兰订件六周，整线不敢计划外停机怕断纸废卷（每卷值五万）。还有矿山破碎站粉尘大，普通I/O卡通道间窜高压烧背板，光电隔离2500V扛住浪涌，非计划停机减少。就是顶这类坑——老DNA系统不停机，插进同机架自动同步固件，热插拔换完继续跑。
典型场景：
- 制浆造纸干燥部控制：DNA机架里管16块AO子卡驱蒸汽调节阀+DI读断纸光幕，扫描10ms确保高速断纸时急停阀全开，非它不行因为固件绑死DNA协议。
- 循环流化床锅炉ESD：SIL3认证的做安全I/O处理器，接炉膛压力开关联锁MFT，冗余热备切机<100ms，换通用PLC要重做SIL论证花半年。
- 矿山破碎站远程I/O：粉尘+振动，宽温–40°C冷启动，背板Modbus TCP连主控室DPU，RS-485挂老称重传感器，柜内IP20但隔离扛得住变频器谐波。
- 化工厂老旧maxPAC保产：原IOP310烧了，插进同机架，DNA Studio升固件，老I/O子卡全兼容，避免重布万米电缆换整套DCS。
真实案例：前年在太原以南一个自备电厂除灰系统改造，Valmet DNA控制除尘挡板，凌晨2点#1炉主卡PWR绿灯灭风扇卡死，备卡STBY黄转绿RUN接管，但报警窗满屏“ A fail”。操作工不敢动怕切回时闪停挡板憋炉。我翻备件柜有块二手（成色一般，标签手写181547，电容换过国产品），先确认备卡RUN稳定，断电机架总空开（冗余供电下可热插拔但稳妥断电），拔旧卡金手指戴静电腕带，插新进槽到底拧螺钉，上电。说实话，自检LED闪绿→PWR常亮RUN备机黄，DNA Studio认SN匹配，手动切回主备冗余，除尘阀没抖一下。那卡PCB有划痕、风扇噪点大，但现场它就是救命备件，省了至少10万非计划停机。
