描述
产品详情

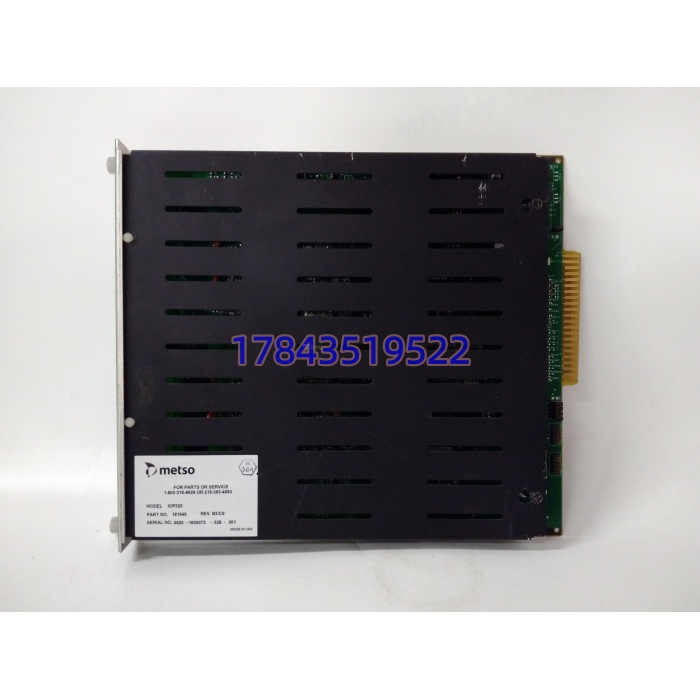

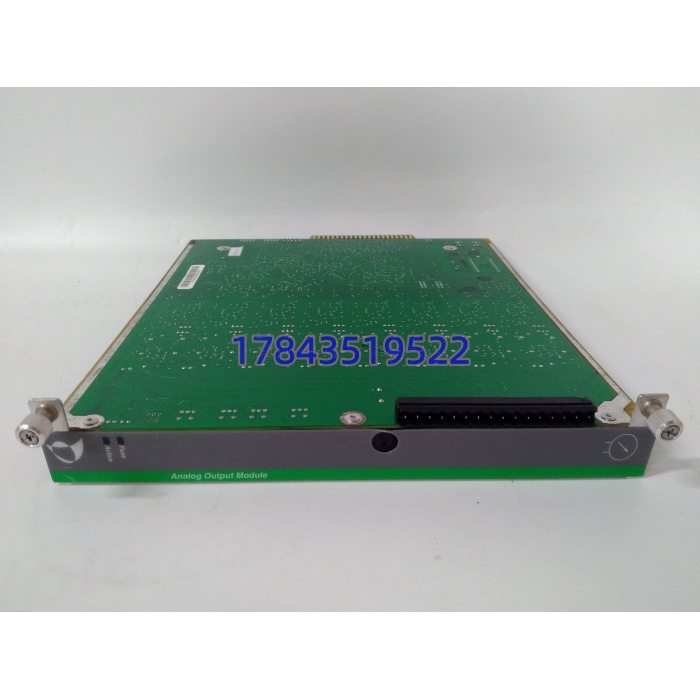

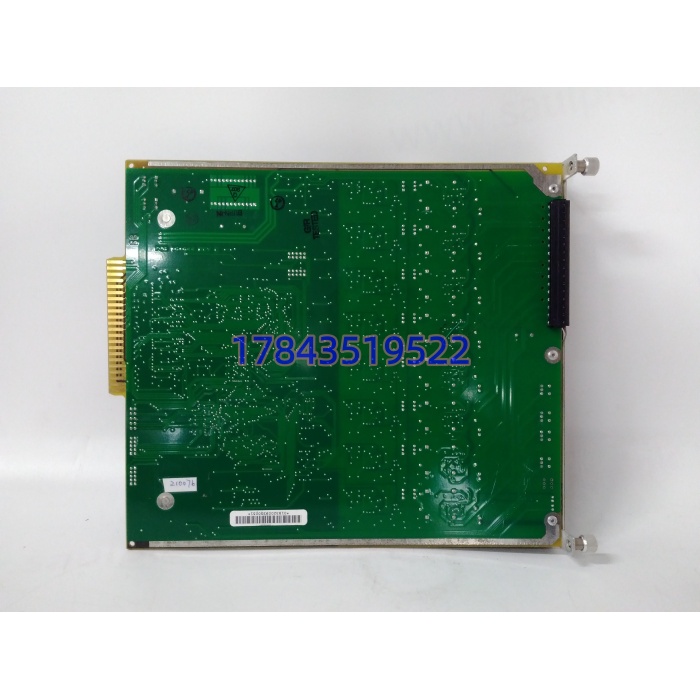

· 型号：IOP320（181545）
· 品牌：METSO（Valmet）
· 系列：Metso DNA / Damatic XD
规格参数
| 参数项 | IOP320 / 181545 值 |
|---|---|
| 产品定位 | Metso DNA 8 通道隔离模拟量输出（AO）卡 |
| 适配系统 | Metso DNA IP/IO 站、Damatic XD/XDi I/O 机架 |
| 输出通道 | 8 路独立 4–20 mA（软件可切 0–20 mA、0–10 V） |
| DAC 分辨率 | 16 bit |
| 精度 | ±0.1% FS（20 mA 档），线性 ≤0.05%，温漂 ≤50 ppm/℃ |
| 负载能力 | ≤750 Ω @ 24 V 供电（每通道独立） |
| 隔离 | 通道-背板 2500 V AC/1 min，通道组间 250 V AC（IEC 61010） |
| 背板供电 | 24 V DC ±10%，典型 5 W |
| 故障安全 | 断线/模块故障可配保持/归零/预设值（SIL 2 系统级） |
| 诊断 | 过流、短路、背板通信丢失、LED PWR/COM/CHx/ALM |
| 工作温度 | 0…60℃（机柜内），存储 -40…85℃ |
| 物理规格 | 约 220×100×40 mm / 650 g，VME 插卡式，IP20 |
| 硬件版本 | PCB Rev C，Assy 181544/181545，Rev B3/D1、B4/D2 常见 |
| 状态 | 制造商已 Discontinued，走 New Surplus/翻新/LAST-TIME-BUY |
产品介绍
从场景痛点切：在某个 2008 年投运的浆纸漂白段项目里碰过这卡——8 路 AO 里第 5 路电流卡在 18.4 mA 不动，调节阀开度冻结，漂白塔 ORP 漂高，一班次废浆两百方。查下来是 DAC 参考电压源老化，不是接线问题。IOP320 就是 Metso DNA 在 2000 年代中那段铺得很开的“8 路电流输出执行端”，背后挂 Damatic XD 控制器，前面拖调节阀、密封水变频、添加剂计量泵。它不跑控制算法，只干“数字量→稳电流”这一件脏活，但这一件脏活红了，执行器就盲。
生命周期上 METSO 已把 IOP320 标 Discontinued（Amikon 等授权渠道明文写 “DISCONTINUED BY MANUFACTURER”），Valmet 现行 DNA 线推 IOP3xx 新索引或走 XM 系列 I/O，但老站改卡要动槽位地址+下装 IO 配置+现场回路再标定，工程费常比卡本身贵。现场实测发现，IOP320 的功率器件和 DAC 参考源平均 10-12 年进入漂移期，背板金手指氧化反而次要。严格来说它只在 DNA 固件 IP_x 以上完整认 Rev D1/D2 硬件诊断，老 XD 机架挂 B3/D1 能跑但故障安全参数表里“预设值”那项不生效，换卡必须核对机架固件。二手市场常把“LED 能亮、回路能手操输出”当“合格备件”，忽略 55℃ 温箱内走满量程的线性复核——这步不做，现场就是隐性偏差。
应用场景与库存策略
停机损失视角：DNA 站里 红了，对应 8 路 AO 变 BAD 或冻结，调节阀收不到新指令等于控制回路开环；连续漂白、蒸煮、碱回收线不敢无人值守，操作员改回就地手轮，一次非计划降负荷损失轻松六位数。
典型场景与备货建议：
- 浆纸厂漂白/蒸煮段（Damatic XD， 满槽）：非它不可（背板协议锁死 DNA） → 建议单 I/O 站按在线板数×0.15 备，至少每厂冷备 2 块，A 类管理。
- 矿山选矿药剂添加（Metso DNA 小站）：动作频次低但备件更稀缺 → 备 1 块 New Surplus，要求带 Assy 181545 原标。
- 电厂化水/输煤接入 DNA 孤岛：若已迁 800xA 但保留 DNA 边界 → 走 VMI 代管 2 块，别分散囤。
- 集团多厂同型 Valmet 阵：按“总在线板数×0.12”向上取整 LTB，分摊单站成本远低于紧急空运。
- 腐蚀环境（碱回收）：选 G3 涂覆批次（铭牌有 CO 后缀），普通卡别上车间。
真实案例：2022 年华南某浆厂#3 漂白塔，（181545 Rev B3/D1）第 3 路 AO 参考源漂移，CLO₂ 计量泵给定偏低 6%，塔顶 ORP 连续 8 小时偏高尚未发现，成品浆白度掉 1.2 度被判副牌。库存 0，从上海同行库调拆机板 2 天到，换卡+8 路 AO 满量程复校 5 小时。事后该厂把 提级，按“每 8 块在线备 1 块”囤了 3 块（分两库房防涝），并把“AO 卡每年停机季做 4/8/12/20 mA 四点复核”写进点检卡。备件钱不到一次副牌浆损失的 3%。
