描述
产品详情

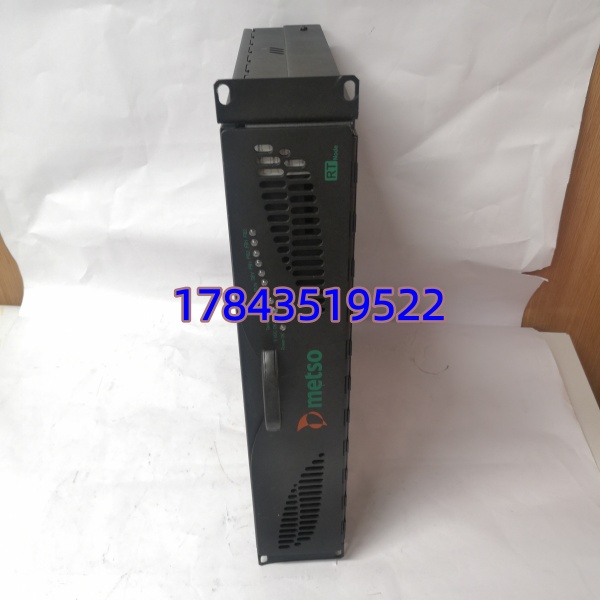

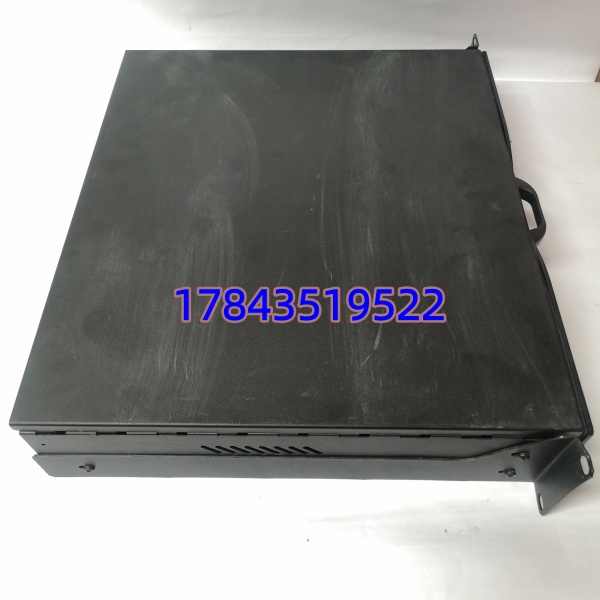

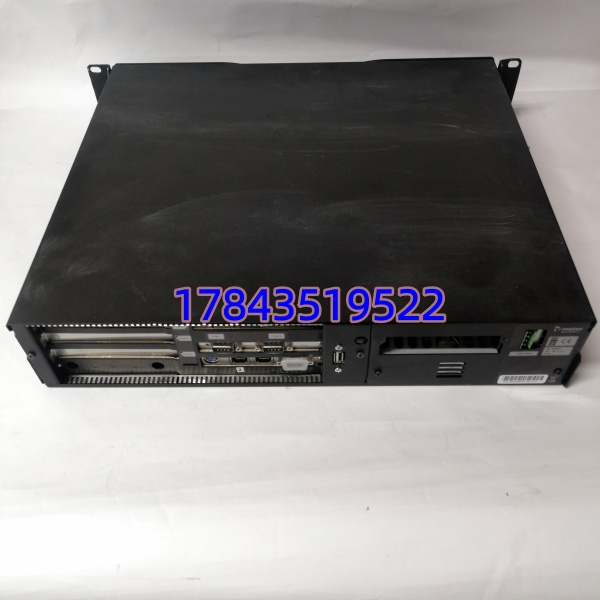

· 型号：D200137
· 品牌：Metso（美卓，自动化业务已并入 Valmet/瓦尔梅特）
· 系列：Valmet DNA — ACN RT Node（Application Control Node, Real-Time）
规格参数
- 产品类型：ACN RT Node / 过程控制站模块（Valmet DNA系统）
- 适用系统：Metso DNA / Valmet DNA DCS（ACN总线架构）
- 处理器：工业级嵌入式CPU（常见为Intel Atom ~1GHz级，具体以实物PCB丝印为准）
- 内存：约512MB RAM + Flash存储（部分带SD卡扩展）
- 供电电压：24V DC（典型18–30V DC宽压，冗余电源输入支持）
- 通讯接口：双10/100Mbps以太网（ACN总线）、RS-485（部分批次）、USB（调试用）
- 支持协议：Valmet ACN专网、Modbus TCP/RTU、OPC DA/UA（视固件版本）
- 冗余能力：支持CPU热备(Hot Standby)无扰切换（需配对硬件+授权）
- 扫描周期：典型控制周期可低至20–100ms（视任务负载）
- 工作温度：-20℃～+60℃（扩展工业级，-40～+70℃部分批次需核对）
- 防护：PCB三防漆(conformal coating)，适应高湿/轻微腐蚀环境
- 安装方式：Valmet DNA专用控制机箱/机架插槽（非普通DIN导轨）
- 认证：CE / UL / CSA（ATEX视具体选件）
产品介绍
D200137是Valmet DNA系统里跑实际控制逻辑的ACN实时节点——简单说就是DNA架构里”干活”的CPU模块，负责周期性执行控制策略、PID回路运算、采集下属I/O模块数据并向上位网络发布过程变量。
它跟单纯I/O卡不同：I/O卡只负责信号转换，D200137承载用户下装的组态程序（.acn工程）。坦白讲，这类模块在老纸厂/电厂服役15–20年后故障率会爬升（电容老化、网卡芯片失效），最常见的失效表现是节点通讯掉线、无法进入RUN状态或偶发看门狗复位。原厂新件基本停产/难订，现场基本靠找成色好的备件或整机拆机替换。
应用场景与行业案例
我在现场碰到过最头疼的事：Valmet DNA控制站突然报”ACN Node Communication Lost”，查了半天不是网线也不是交换机，是D200137板载网卡PHY挂了——这种老模块一坏，整条产线的控制逻辑全停。
典型应用场景：
- 制浆造纸 — 纸机传动段/流浆箱/干燥部的过程控制站，需高速PID和多回路运算
- 生物质发电/热电厂 — 锅炉燃烧控制、汽包水位三冲量调节、汽轮机ETS逻辑节点
- 选矿/矿物加工 — 破碎-磨矿-浮选回路的顺序控制与模拟量调节
- 化工过程 — 反应釜温度/压力串级控制、流量配比节点
真实案例：
南方某年产30万吨文化纸厂，夜班纸机突然跳停，Valmet DNA操作站显示#2 ACN节点离线。维护翻出旧日志发现该D200137自2004年投运从未更换，初步尝试清灰重插无效。库房刚好有一块测试OK的拆机备件（成色A级，带三防漆），断电更换、插回原CompactFlash/存储卡（程序未动），上电后节点自动同步，5分钟内恢复RUN状态。老师傅只说了一句：”早该留两块在备件柜里。”
