产品详情

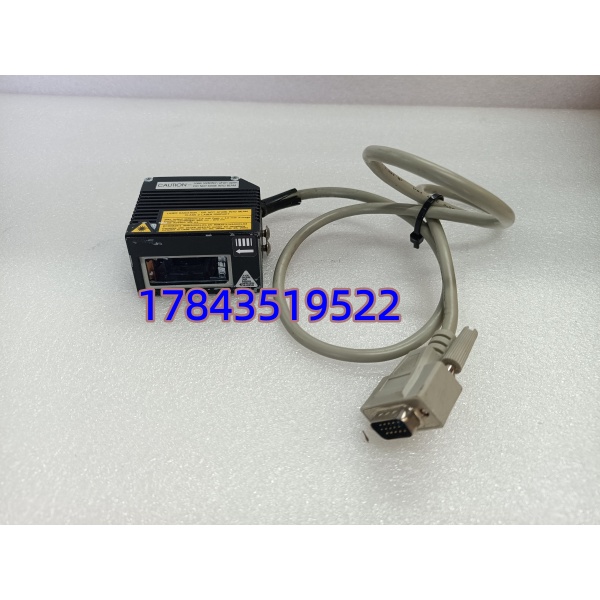

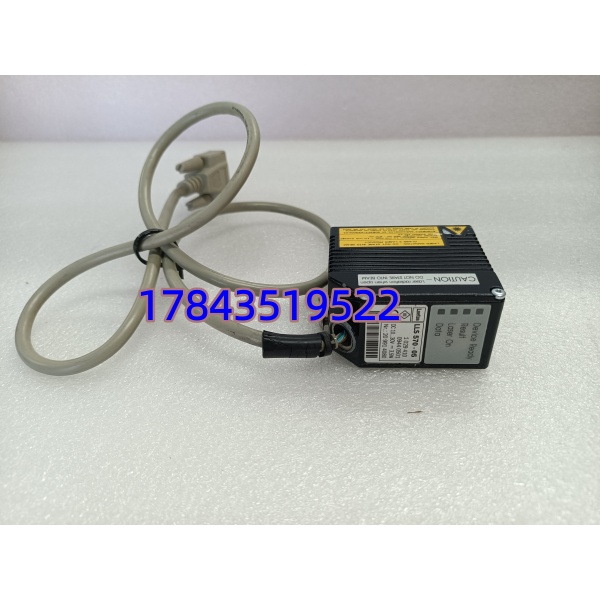

· 型号：LLS570-05
· 品牌：Laetus GmbH（现 Antares Vision Group）
· 系列：LLS 570 Series — Inline Serialization & Inspection Unit
规格参数
- 完整型号：LLS570-05（部分文档写作 LLS 570-05，硬件 Rev.C 常见，采购核对旧机铭牌）
- 适用产线：泡罩包装机(Blister)出料→贴标→装盒→裹包，通常安装在贴标后或装盒前检测工位
- 检测原理：高分辨率 CMOS 成像 + 激光扫描辅助（依具体版本，典型 650nm 红光 VLD 或 532nm 绿光可选），自动曝光适应反光/哑光表面
- 支持码制：GS1 Data Matrix (ECC200)、QR Code、Code 128、Code 39、EAN/UPC、Pharma-Code™（药包专用环码）、PDF417
- 最小可读单元：典型 0.127 mm (5 mil) Data Matrix，最小字体高度识别 ≈ 0.3 mm（依镜头配置）
- 读码速度：单帧 < 2 ms，产线通过率支持 ≥ 600 pcs/min（与传送带速度、触发方式及条码质量相关）
- 验证功能：条码印刷质量评估（依据 ISO/IEC 15415/15416 基础分级）、数据结构合法性校验（GTIN/SN/Exp/Batch 符合 GS1标准）
- 通讯接口：10/100M Ethernet (TCP/IP，部分版支持 Profinet/EtherNet/IP 需确认选项)、RS-232 (DB9)、微型 USB（配置口）
- 数字 I/O：典型 4 × DI（触发、使能、复位等，PNP 24V）、4 × DO（Good/Bad/Ready/Error，PNP 500mA max），光耦隔离
- 触发方式：外部光电开关 DI 触发 / 连续扫描 / 软件触发
- 配置软件：Laetus ConfigTool（Windows 端，通过以太网或 RS-232 连接设置解码参数、输出格式、剔除逻辑）
- 供电：24 V DC（允许 18–30 V DC），典型功耗 < 3 W，建议独立 24V 回路带滤波
- 前面板指示：PWR（绿—电源）、STATUS/RUN（绿闪烁—运行）、ERROR（红—故障/无解码）、LINK（以太网活动）
- 安装方式：通过底部 M4 螺纹孔或配套 L 型支架固定在输送机侧/顶部，扫描窗正对待测条码，可调俯仰 ±15°
- 防护等级：IP65（前面透镜及壳体），适合 GMP 清洁区定期酒精擦拭
- 工作温度：0℃～+45℃（贮存 -20℃～+70℃），5%～95% RH 非凝露
- 认证/合规：CE、FDA 21 CFR Part 1040（激光安全 Class 1/2 依光源）、支持 FDA 21 CFR Part 11 / EU GMP Annex 11 审计追踪（需对接 CSS/MES）
- 配套附件：固定支架、24V 电源、触发光电、以太网或 RS-232 编程电缆（通常分开采购）
产品介绍
LLS570-05 是 Laetus（现 Antares Vision Group）专为制药包装线做的智能读码验证单元——通俗说就是泡罩或装盒机旁”盯着条码的眼睛”。它抓拍药盒上 Data Matrix 或 Pharma-Code，解码后校验 SN 合法性，把结果（OK/NOK）经 DO 点或以太网送给 PLC 控制剔除气缸，同时可将序列号上传 Track & Trace 服务器满足中欧美药品序列化法规（EU FMD / US DSCSA / 中国药品追溯）。
坦白讲，这东西在现场坏的概率远低于镜头脏污导致”读不出”——药粉、胶水喷雾糊住窗片是最常见的假故障。换模块最大坑是IP 地址/触发极性设错导致 PLC 收不到结果，新模块空配置不工作，必须用 ConfigTool 从旧项目导入或手工重配。买前拍旧板标签确认是 LLS570-05 还是近似变体（部分老线用 LLS560），外壳尺寸和接口一致但固件不同。
应用场景与行业案例
我在现场最怕装盒机出口剔除率突然飙升——查下来 LLS570-05 STATUS 闪但 ERROR 不常亮，只是读码率掉到 60%，擦窗片立马恢复。若是真的模块故障（PWR 灯灭或一直 ERROR 红），整段序列化中断，药企偏差调查能写三天。这种卡八年不坏，备一块冷放在柜里。
典型场景：
- 制药泡罩/装盒线序列化（Track & Trace）——LLS570-05 读每个药盒侧面 Data Matrix，验证 SN 唯一性，坏码 NOK 触发推爪剔除，非它不可因需 Pharma-Code + GS1 DM 原生支持及 GMP 合规文档
- 医疗器械 UDI 追溯（注射器/西林瓶贴标后验证）——读 GS1 DM 或 HIBC 码，通过 Ethernet 送 MES 做批次绑定
- 食品/化妆品高档品包装验证——批次号/效期条码可读性抽检，防错标漏标，带线路断线诊断
- 老产线 GMP 升级改造——保留原有输送机与剔除机构，只换读码头为 并接入现有 PLC/MES
真实案例：
华东某冻干粉针车间，秋检做装盒机功能测试发现 （2015 年装）PWR 亮但 STATUS 不闪、ERROR 常红——拆下测 24V 供电正常，ConfigTool 连不上，判断主板 MCU 锁死（罕见，可能是某次带电拔网线感应过压）。库房有拆机测良 ，断电拆旧装新，ConfigTool → 读序列号确认 → 导入原 .lcf 配置文件（触发极性、输出格式、码制使能均保留）→ Save & Reboot，约 6 分钟恢复 99.8% 读码率。验证工程师说：”这读码头十年不坏，窗片每月异丙醇擦一次，按线配一块冷备，配置文件每年导一份备份。”
