产品详情
· 型号：CPCI-10-D2（Force Computers / Abaco Vanguard 系列，10-Slot CompactPCI Backplane）
· 品牌：Force Computers（现 Abaco Systems / formerly GE Intelligent Platforms Embedded）
· 系列：Vanguard CompactPCI — PICMG 2.0 / 2.1 Compliant Backplane
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 / Force P/N | CPCI-10-D2（Vanguard 10-slot CompactPCI backplane；后缀字母区分 P1/P2 电源定义、J1-J5 引出、H.110 CT Bus 有无——严格来说不同尾缀如 CPCI-10-D2-xxx 不能混用若现网定制版） |
| 适用系统 | CompactPCI (PICMG 2.0/2.1) 架构系统 — 典型搭载 Force/Motorola MVME SBC with CPCI interface、Abaco/SBS PMC Carrier CPCI 卡、Telecom/Defense 信号处理机箱 |
| 背板类型 | Passive Backplane — 无 active logic，提供 PCI bus star wiring + arbitration + clock distribution + power taps |
| 槽位数 | 总计 10 slot：1 × System Slot（Slot 1，通常左侧）+ 9 × Peripheral Slots（Slot 2–10），支持 64-bit 66MHz 若所有卡支持 |
| 总线标准 | PICMG 2.0 R3.0 CompactPCI；可选 PICMG 2.1 Hot Swap / PICMG 2.5 H.110 Telecom Bus（依具体 D2 变体） |
| 机械兼容 | 支持 3U (100mm 高) 和 6U (233mm 高) 模块混插——背板 J1-J5 引脚按 6U 定义，3U 卡只用 J1/J2 兼容 |
| 电源接口 | 通过 P1 (5V/3.3V standby) & P2 (+12V/−12V/+5V/+3.3V 辅助) 连接器 引自 机架电源模块（如 VME64x 兼容 PS 或 CPCI 专用 PS 单元）— 需确认现网 PS 与背板 P1/P2 Pinout 一致 |
| 系统槽定义 | Slot 1 为 System Slot — 插 CPCI System Controller (SBC)，提供 PCI Arbiter / CLK / RST# 信号；Peripheral Slot 不能插 SBC 做主控（可插非系统功能卡） |
| 时钟 | 单或双 PCI 时钟晶振（33/66MHz 可 jumper 选），Star topology 到各 slot 降低 skew |
| 仲裁 | 由 System Slot SBC 内 PCI Arbiter 完成（背板无仲裁 IC），REQ#/GNT# 星型分布 |
| 热插拔支持 | 符合 PICMG 2.1 — 要求卡与 SBC 驱动支持（Blue Heat / Hot Plug 服务），背板提供 ENUM# / BD_SEL# 信号 |
| 信号完整性 | 特性阻抗 65Ω±10%，终端电阻（通常 110Ω differential on some variants）依 PICMG spec |
| 工作温度 | -20℃ ～ +70℃（工业级；部分版本 0～+60℃ 标称） |
| 存储温度 / 湿度 | -40℃ ～ +85℃；5%～95% RH 非凝露 |
| 安装方式 | 螺栓固定于 CompactPCI 机箱两侧导轨/立柱，模块前板锁紧欧式连接器 J1-J5 |
| 尺寸(典型 6U背板) | 约 按 10× 20HP (每 HP=5.08mm) × 233mm 高 × 1.6mm PCB 厚；≈160×233mm |
| 认证 | CE / UL 1950（依具体批次） |
| 备注 | 板上常印 Force P/N + Rev + Date Code；二手拆机需核对现网机箱 Model 是否指定 CPCI-10-D2 或 CPCI-8-Dx 等不同槽数 |
产品介绍

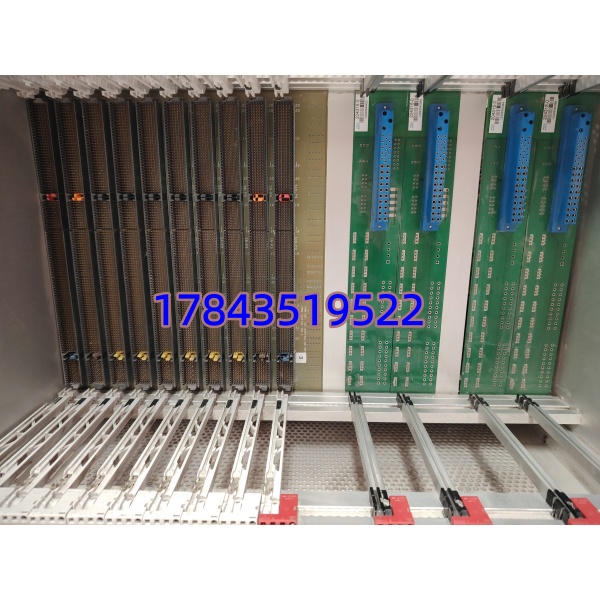

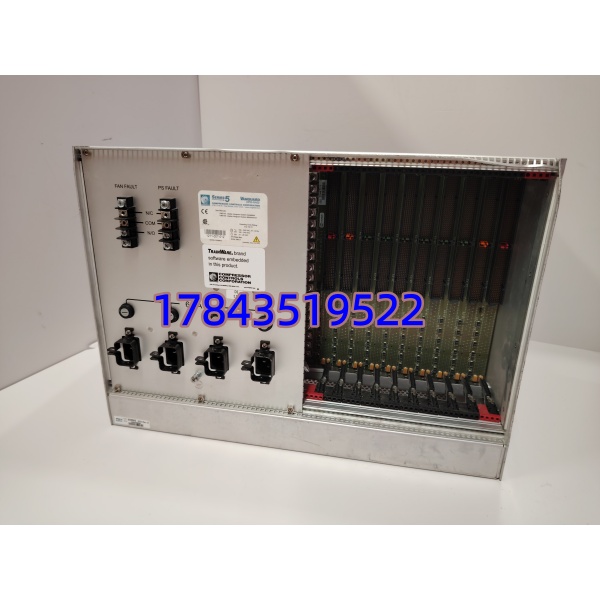

在老试验台 VME+CPCI 混合机箱里碰过——升级 MVME SBC 后开机 PCI Bus Hang，查为老 CPCI-10-D2 背板 J2 连接器几根引脚氧化致 64-bit PCI 协商降级到 32-bit 且偶发 Target Abort。(严格来说 CPCI-10-D2 是被动背板无源件——它坏只表现为 PCI Enum Fail / 卡不上电 / 部分槽不认卡 / 高频信号眼图闭合致 CRC Error，换卡重插是第一手段。) 这背板就是 CPCI 系统的”骨架”，把 System Slot SBC 的 PCI 总线星形分配到其余 9 个外设槽，System Slot 插带 CPCI 接口的 SBC（如 Motorola/Artesyn/MVME 系列 CPCI 主控），其余槽插 PMC Carrier / 数据采集 / 通讯处理卡。
从库存经理视角：Force Vanguard CPCI 背板系列全面 EOL，全新原厂无来源，二手拆机是唯一渠道。它属C 类极低消耗件（基本不坏）但机箱唯一——背板裂/腐蚀=整柜 CPCI 节点全瘫无临时绕过。建议按每类独特 CPCI 机箱型号 N+1 冷备（最低全厂 1 块同 P/N 含后缀），注意核对现网机箱电源 P1/P2 Pinout 与背板一致（Force 不同时期有过 P1 definition 微调）。TCO：二手拆机百～数百美金，整机柜 CPCI 系统因无背板替代停机损失是它的百倍。请以 Abaco Systems Legacy Product Notice 为准。
应用场景与库存策略
CPCI 背板故障征兆：上电 System Slot SBC 报 “PCI Bus Scan — No Devices Found” 或只识别部分槽；示波看 PCI Clock 无振荡；个别槽插卡 SBC 自身 OK 但 Peripheral 槽卡在其它同型背板正常→怀疑背板 Jx 连接器氧化/断路。因无源极少坏，真正风险是停产无替代+拆机件氧化。
- 国防/试验台/老过程分析 CPCI 机箱（含 Force/Motorola MVME CPCI SBC + PMC I/O） — 数据采集、振动分析、历史存档系统。建议按机箱型号（槽数/电源定义一致）N+1 冷备，入库前做”金手指接触检查+目视 J1-J5 针无压扁+量 P1/P2 电源引脚通断”。
- 混合 VME+CPCI 机箱 — 若你们 CPCI 区用 而 VME 区独立背板，两备件分开管理——CPCI 背板不通用 VME64x 背板即使外形同。
- 库存策略 — ABC 分类归C 类（极低耗关键基础件），Safety Stock=全厂在线独型号 CPCI 机箱 N+1 最小值≥1，ROP≤1 件触发寻源（允许溢价二手）。二手核验：①Force 原厂丝印 P/N+Rev+DateCode 与现网完全一致（尤其 P1/P2 电源定义后缀）②目视欧式连接器 J1-J5 针无氧化压扁 ③上电（空载接 CPCI PS）→量 P1 5V/3.3V 对地、PCI_CLK 有 33/66MHz 波形（示波可抽测）④若有机架可插已知 Good SBC 做 PCI Scan 识别 Peripheral Slot Enum OK。
- 生命周期动作 — 已 EOL，按
在线独型号机箱数 × 预期剩余服役年(年) × 1.2（无新源风险加成）LTB 囤；新项目评估 cPCI Serial / VPX 或 PCIe 架构迁移时保留 legacy 背板覆盖老站。
真实案例：某航天试验台用 Force Vanguard 机箱 带 MVME6100 SBC + 3 块 PMC 数据采集卡，运行第十二年一次例行除尘后重装上电 SBC 报 “PCI Enum incomplete — only Slot 2 detected”。调换 SBC/卡排除自身问题，疑背板——拆下发现 J2（64-bit PCI AD 高 32 位）第 47 针微弯触碰相邻针致桥接，矫正后恢复。库房虽有同型号备件但当初只记”CPCI-10槽背板”没记完整 P/N 后缀——幸而原拆机标签吻合。复盘后规定：所有无源背板/无源底板备件必须拍照留存完整 Force P/N+Rev+DateCode 标签并核对现网机箱 Power Supply P1 Definition 匹配，禁止只按”10槽CPCI背板”模糊采购。
