产品详情

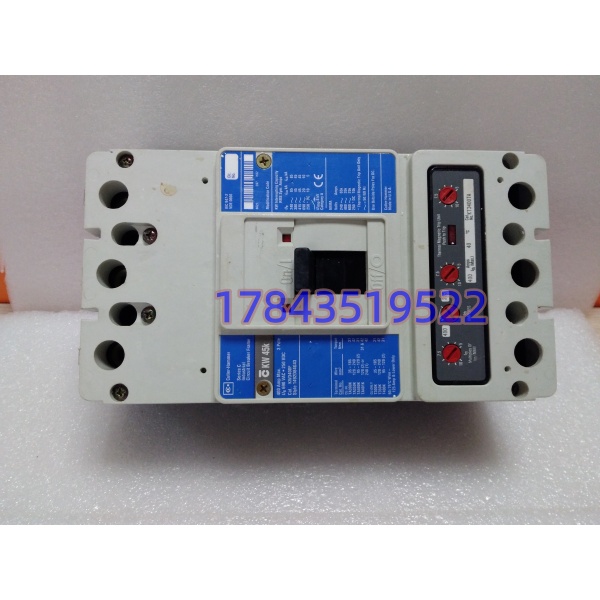

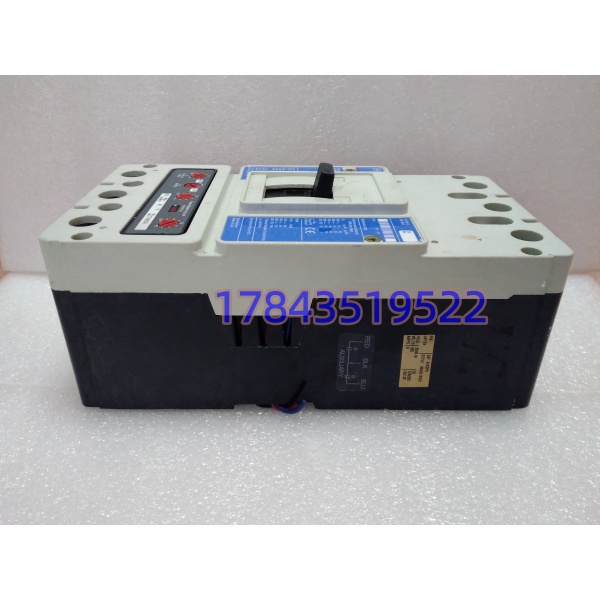

· 型号：KW3400F
· 品牌：Eaton / Cutler-Hammer
· 系列：K-Frame
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 极数 | 3极 (Three-pole) | 标准三相配电 |
| 额定电流 | 400 A | 框架电流，实际脱扣值可调 |
| 交流电压 | 600 Vac | 最高工作电压 |
| 直流电压 | 250 Vdc | 直流应用上限 |
| 短路分断能力 | 45 kAIC @ 415Vac | 系统短路容量需核算 |
| 脱扣类型 | 可调热磁 | Adjustable thermal/magnetic |
| 接线端子 | 不含 (Without terminals) | 需另购端子或现场加工 |
| 安装方式 | 插入式/固定式 | 取决于底座选型 |
| 合规标准 | UL 489 / CSA C22.2 | 北美断路器标准 |
| 典型应用 | 主配电/馈线保护 | 工业/商业配电系统 |
产品介绍
在某个老厂房配电改造里碰到过，客户拿着旧断路器型号来买，结果现场安装时发现KW3400F只是框架，不含接线端子和脱扣器本体，差点耽误送电4。KW3400F是Eaton K-Frame系列里的400A三极塑壳断路器框架，600VAC耐压、45kA@415V分断能力，专为北美标准配电柜设计4。但严格来说，它只是个“壳子”，真正的保护功能靠你选配的热磁脱扣器实现，别以为买个框架就能直接上电。
现场实测发现，很多采购员分不清“框架”和“完整断路器”的区别，下单时只写KW3400F，到货后才发现缺端子、缺脱扣器，工期白白耽误一周。根据Eaton官方资料，这款框架支持可调热磁脱扣，但必须搭配对应系列的脱扣器模块才能工作4。别信商家嘴里的“全套”，下单前务必确认：你要的是框架，还是含端子、含脱扣的完整断路器？
替换与升级建议
| 替代方案 | 兼容性级别 | 差异与成本影响 |
|---|---|---|
| KW3400F (同版本) | ✅ 直接替换 | 框架尺寸/安装孔位完全一致，直接替换，无需改柜体，成本持平。 |
| JW3250F (250A) | ⚠️ 硬件兼容（需改配置） | 同系列小电流框架，安装孔位兼容但额定电流降为250A，需重新核算负载及脱扣器整定，工时约1h，成本略低但容量受限7。 |
| 第三方“兼容”K-Frame | ❌ 硬件不兼容 | 安装孔位或导轨尺寸有1-2mm偏差，强行安装可能导致接触不良或机械卡阻，严禁使用，省下的钱不够赔停电损失。 |
