描述
产品详情
· 型号：RLX2-IFH24E
· 品牌：ProSoft Technology（Belden）
· 系列：RadioLinx® RLX2 Industrial Hotspot — 2.4GHz Wireless Ethernet Bridge
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | RLX2-IFH24E RadioLinx 2 Industrial Hotspot 2.4GHz 24V DC Ethernet Bridge | — |
| 无线标准 | IEEE 802.11b (DSSS) / 802.11g (OFDM) / 802.11n (HT20/HT40, 2.4GHz only) | 不支援 5GHz |
| 频率范围 | 2.412–2.484 GHz（依地区法规信道掩码） | 北美/ETSI/JP 掩码可选 |
| 最大速率 | 802.11n 最高 150Mbps（SISO 1×1 或 2×2 依天线配置）；802.11g 54Mbps；802.11b 11Mbps | 实际吞吐约 30–60% |
| 工作模式 | AP / Client / WDS Bridge (Point-to-Point / Point-to-Multipoint) / Repeater / Roaming Client | 快速漫游 <50ms（同 SSID 网络） |

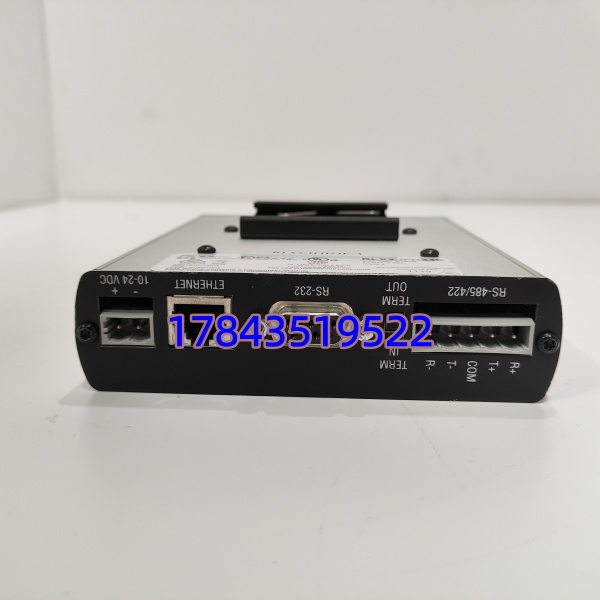

| 以太网接口 | 2× 10/100Base-TX RJ45（Auto MDI/MDIX，可做本地小交换机） | — |

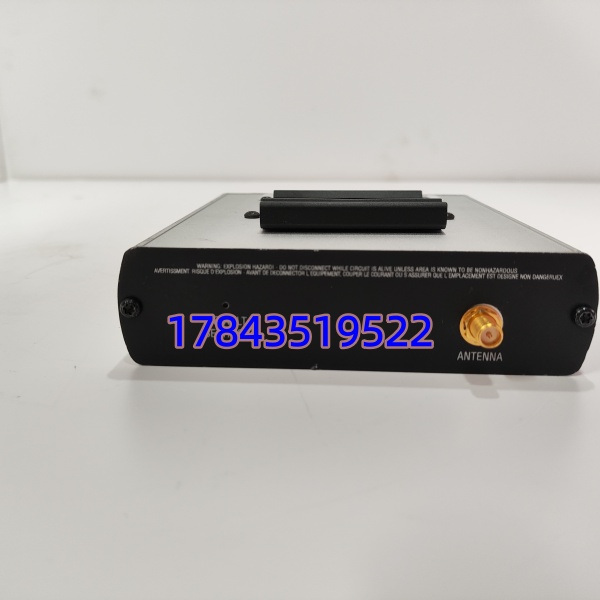

| 天线接口 | 2× N-Type Female (Reverse Polarity 依区域，常见 N-Female 直连) | 外置全向/定向天线需另购 |
| 供电 | 10–30 V DC（典型 24V DC），功耗 <6W（不含天线放大器） | 端子块或 RJ45 PoE 非标（依变体） |
| 状态指示 | PWR / ETH / ASSOC / LINK Quality LEDs | — |
| 安全 | WPA2-PSK / WPA-Enterprise (802.1X) / WEP(legacy)、MAC 过滤、VLAN Tagging | — |
| 配置管理 | Web GUI / ProSoft Configuration Builder (PCB) / SNMP v1/v2c/v3 | 免费工具 |

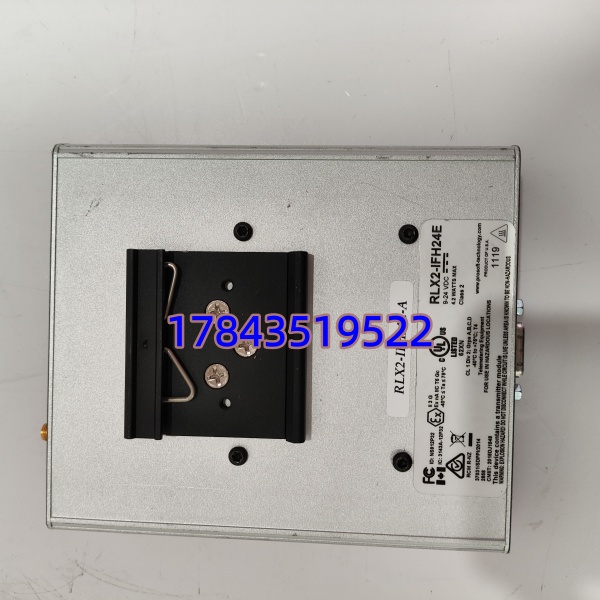

| 安装方式 | 35mm DIN 导轨（TS35）或壁装（附耳） | 金属壳 IP30 |
| 工作温度 | -40℃ ～ +70℃（运行），-40～+85℃（存储） | IEC 60068-2 相关 |
| 认证 | FCC Part 15 / CE / IC / UL/cUL Class I Div 2 Groups A-D T4 / ATEX Zone 2 (依批次) | 适合危险区非 incendive |
| 尺寸/重量(约) | 114×73×34 mm / 约 0.25kg | — |
| 备注 | RLX2-IFH24E 是 RLX-IFH24 的继任型号，固件向上兼容，天线接口相同 | — |
产品介绍
自动化立体库堆垛机拖链里网线断了——这是某冷链物流项目里碰到过的停机原因，修一次要降下载货台拆拖链。-IFH24E 就是用来消灭这段拖链网线的：固定端装一台做 AP/Bridge，移动堆垛机或 AGV 装一台做 Client/Roaming Client，两端 RJ45 接各自交换机，无线桥接后 PLC 看不出区别。严格来说它只跑 2.4GHz——2.4G 穿墙弱干扰多但绕射好距离远（视距可达数百米配定向天线），若您现场 2.4G 拥堵严重且有 5GHz 需求请选 -IHW24E（5GHz 版），二者物理尺寸兼容但固件/天线不同不能互刷。
采购端 ProSoft 交期近年 6–12 周常见，国内多靠库存。注意三点：①天线不随机附带（通常需另订 2.4G N-Type 全向 5dBi 或定向 14dBi 依距离），下单时确认天线型号及馈线长度；②成对使用（至少固定端+移动端各一台同型号），单台无法构成链路；③老柜若原装初代 RLX-4 可直接升 ，配置可导入（部分参数需微调信道/加密），不停机更换窗口约 15 min/台。
替换与升级建议
✅ 直接替换
- ：物理 DIN 轨尺寸兼容、天线接口(N-Type)相同、配置可用 ProSoft PCB 导入并微调（信道/加密建议改 WPA2），直接升级，现场一对设备同步升最佳避免混合固件兼容性问题边缘情况。
- ：直接互换，建议先备份 .rls 配置文件再更换。
⚠️ 软件兼容（需确认现场频段需求）
- ：物理安装兼容但无线频段不同不能互通——固定端与移动端必须同为 2.4G 或同为 5G，混用无法关联。升级全链路至 5G 需两端同时更换。
- 老 RadioLinx RLX-IFH 非”2″系列：配置格式略不同，PCB 软件可打开旧工程但部分加密/信道参数需重设，升级时留旧配置截图备查。
❌ 硬件不兼容 / 用途不同
- 普通家用/商用 WiFi 路由器：无工业 DIN 轨、-40~+70℃ 宽温、快速漫游(<50ms)、Class I Div2 认证，在移动设备频繁漫游时易掉链，不推荐替代。
- ProSoft serial radio（如 RLX-RADIO 900MHz 串口系列）：只传串口数据无以太网口，不可替代本模块做以太网桥。
若无新件市场仅有拆机测试件——要求供应商提供无线关联测试截图（两台对 ping 通过）、序列号及与现网同型号配对兼容性确认。
常见问题解答 (FAQ)
问：一套要几台？我堆垛机想取消拖链网线怎么配？
答：最少两台——一台固定端装控制室附近做 AP/Bridge，一台装在移动堆垛机/AGV 做 Client/Roaming Cl，两台同型号()。超过一台移动设备可多台 Client 关联同一 AP（PtMP），天线另配。
问：天线包含在模块里吗？不含的话一般配什么？
答：不含。固定端常见 2.4G 全向 5–8dBi N-Type（覆盖半径 50–100m 室内）；移动端同理或略低增益；远距离视距(>200m)建议固定端用定向平板天线(12–14dBi)。馈线损耗要计入——短距(<3m)用低损耗 LMR-195/240 同轴。
问：现货几天发？ProSoft 原厂交期？
答：国内有库存通常 2–5 个工作日发出；ProSoft 美国新件近年交期 8–14 周（视排产），急单确认是否有保税仓或测试合格拆机件。
问：和老 RLX-IFH24 配置兼容吗？能直接读老工程文件吗？
答：ProSoft Configuration Builder 可导入老 .rls 文件但建议新建 工程并参照旧参数重填——加密方式强烈建议改 WPA2-AES（弃用 WEP），其余 SSID/信道/工作模式照搬即可，约 20 min 重配。
