描述
产品详情

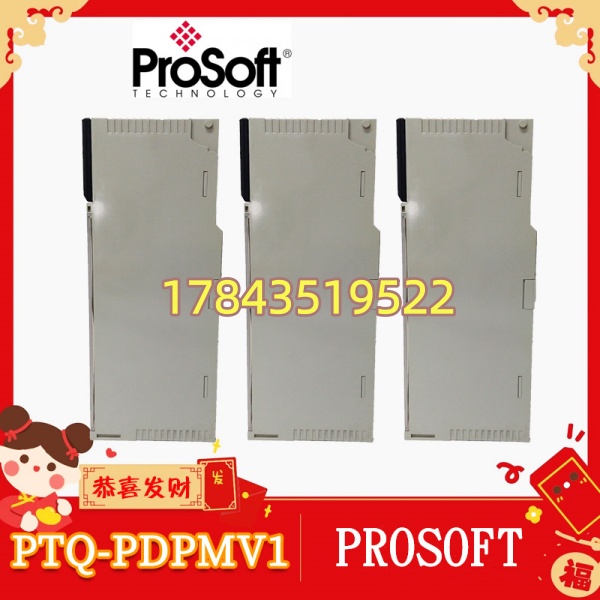

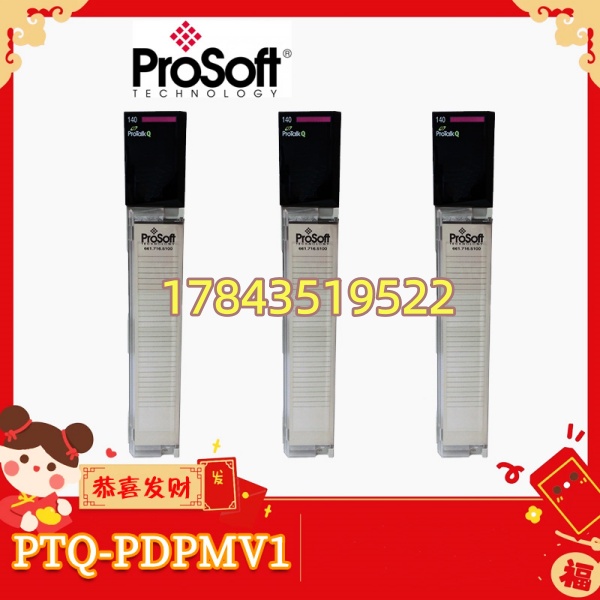

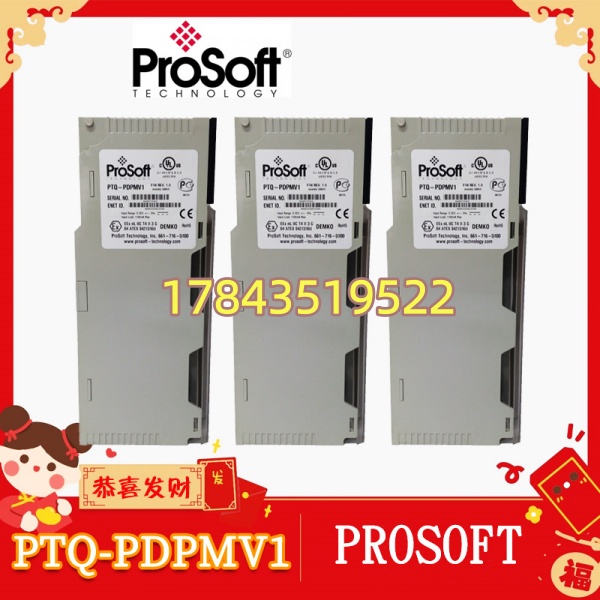

· 型号：PTQ-PDPMV1
· 品牌：ProSoft Technology（适配 Schneider Modicon Quantum）
· 系列：ProTalk Q（PTQ）系列 In-Rack Communication Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PTQ-PDPMV1 — PROFIBUS DP V1 Master for Schneider Quantum |
| 目标平台 | Schneider Modicon Quantum 140 CPU（本地机架，须与 CPU 同架），支持 Unity Pro / Concept 2.6+ |
| 协议支持 | PROFIBUS DP V0（循环 I/O）+ DP V1（非循环参数读写/诊断/报警），符合 IEC 61158 / EN 50170 |
| DP 主站等级 | Class 1 Master（网络扫描器），支持 Sync/Freeze、Multicast/Broadcast（DPV1） |
| 从站容量 | 最多 125 个 DP 从站地址（0–126，0 为保留），实际受数据映像区限制；支持 DP/PA Link 接入 PA 从站 |
| I/O 数据映像 | 最大 1536 字节 Input + 1536 字节 Output（循环数据），非循环通过 DPV1 邮箱服务 |
| 通信速率 | 9.6 kbps / 19.2 k / 45.45 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 Mbps，自动波特率检测 |
| PROFIBUS 物理接口 | 1× DB9 母头（D-Sub 9-pin Female），RS-485 光电隔离（≥1500 V DC），内置 TVS 浪涌保护，需总线终端电阻 |
| 配置接口 | RJ45（10/100 Mbps Ethernet，用于 ProSoft Configuration Builder PCB 或 FDT/DTM 配置/监控）、DB9M RS-232（PRT1，调试口） |
| 背板供电 | +5 VDC 取自 Quantum 背板，典型负载 ≤1100 mA @5VDC；部分版本要求辅助 24VDC（依批次，通常背板足够） |
| 安装形式 | 单槽位插 Quantum 本地 I/O 机架（140 CRP/CHS 系列），与 CPU 同架；每机架最多 6 块（热备场景建议 ≤4 块） |
| 热备（HSBY）支持 | 兼容 Quantum 140 CPU 671×0 HSBY，双主站自动切换 ≤300 ms，需固件及 Unity Pro HEC 配置支持 |
| LED 指示 | MOD STAT（模块状态）、BP STAT（背板通信）、NET（DP 总线活动）、ERR、TKN（令牌持有）、CFG（配置状态）、Serial Activity |
| 组态软件 | ProSoft Configuration Builder (PCB) — 导入 GSD 文件生成 .ptq/.pcb 配置下载至模块 NVM；支持 FDT/DTM（comDTM）在线诊断 |
| 工作温度 | 0 … +60℃（运行），-40 … +85℃（存储），5–95% RH 非凝露 |
| 认证 | CE、FCC、UL Class I Div 2、PROFIBUS 国际组织 PTO 认证、Schneider CAPP 认证 |
| 固件提示 | 严格来说序列号 ≥1451（2005年10月后）支持现场 Flash 升级；老版本需返厂。Unity Pro 需 HEC 补丁支持 HSBY 功能，请以 ProSoft Release Notes 为准 |
产品介绍
在一个乙烯裂解装置碰到过——Quantum 机架里这块 PTQ-PDPMV1 负责跟西门子 MM440 变频器群（约 40 台 DP 从站）和现场 ET200M 远程 I/O 通信，某天夜里 DPV1 诊断报”Slave 17 Lost”，现场是 DP 插头松动没问题，但这块卡把具体的从站掉线、诊断数据（含厂商特定 Ext.Diag）原样抛给了上位机，帮维护人员 10 分钟定位到是哪个 MCC 抽屉。它本质上就是 Quantum 缺的那张 PROFIBUS 主站网卡，把施耐德控制器和欧系 DP 设备（西门子/ABB/丹佛斯等）桥接起来，数据走背板直接映射 %IW/%QW 或 4x 寄存器，不像外挂网关多一层延迟和故障点。
从备件角度，ProSoft PTQ 系列上市早（2005 年左右主力），部分地区已标记 Obsolete / Limited Availability，新件基本靠 NOS 渠道。它不像 I/O 卡有冗余——Quantum 通常每机架只有 1～2 块 DP 主站，挂掉意味着整条 PROFIBUS 段全盲（变频器失控、远程 I/O 断联），停机损失远高于模块本身价格。建议按每个 Quantum 机架做 1:1 冷备（最少全厂备 1 块），并借 Last-time-buy 窗口囤积。新项目如仍用 Quantum 可继续采购 NOS；整体系统升级考虑迁移至施耐德原生 TSX PDP 模块或保留 ProSoft 但确认替代路线图。
应用场景与库存策略
PROFIBUS 主站模块失效 = 整段 DP 网络瘫痪——变频器群失去给定/反馈、远程 I/O 变瞎，在连续工艺装置可能触发 ESD 或被迫降负荷。而 PTQ-PDPMV1 交期新件已不确定（部分区域 EOL），二手良品率受静电/背板金手指氧化影响，属低消耗率但单点故障影响极大的 A 类通信备件。
- 石化/化工/冶金 Quantum 控制系统挂 DP 变频器群或 ET200 远程 I/O——非它不可因 Quantum 原生无 DP 主站且第三方网关增加故障链 → 建议按每个使用机架 N+1 冷备（最少 1 块/厂密封保存），纳入 Last-time-buy 计划。
- 水处理/电厂辅网 Quantum + 智能仪表/电动执行器 DP 网络——环境潮湿致 DB9 口氧化 → 优选带 Conformal Coating 版本（部分批次原厂带三防漆），每 2 年抽检上电跑 PCB 自检并确认配置可读取。
- Quantum 热备（HSBY）双 CPU 架构——每机架配两块 PTQ-PDPMV1 分别跟主/备 CPU → 热备系统建议按成对备（N+1 对），确认固件版本 ≥ 支持 HSBY 的 Build（通常 1.3+），不匹配会在切换时报 Config Mismatch。
- 新建项目或整体系统换代——Quantum 平台仍在产但 PTQ 新件稀缺 → 新项目若必须用 Quantum 尽快锁定 NOS；长远考虑施耐德 Premium/M340+MFB 或迁移至 M580 ePAC + BMX PDP 模块，PTQ-PDPMV1 仅作存量备件采购。
真实案例：南方某炼油厂重整装置，Quantum 140 CPU 带一块 管理 2 面 ET200M（32 DI/DO + 16 AI）及 18 台 ABB ACS800 DP 传动。运行第 9 年大修后送电发现 MOD STAT 常绿但 NET 灯不亮、DP 总线上无令牌——查是模块内部 ASIC（Siemens ASPC2）周边时钟晶振停振（罕见但老化会发生）。因原设计没留备件，等渠道调货花了 6 天（含清关），装置推迟开工一天损失七位数。后来该厂把 、140 NOC 771 01（以太网模块）全按 1:1 进了战略库存，并要求每次大修前用 PCB 软件读取存档 .pcb 配置文件——换模块后直接 Load Config 不需重新组态。
常见问题解答 (FAQ)
ProSoft 官方对该型号生命周期标注为 Mature / Limited Availability 或 Obsolete（依地区），全新原包基本是 NOS（New Old Stock）。正规渠道交期参考 12–30 周或无货，建议立即做 Last-time-buy。接受 Tested Refurbished 须索要 FVT（背板握手 + DP 口环回 + 配置下载/读出验证）。
Q2：必须插在 CPU 同一机架吗？能放远程 RIO 架吗？
必须插在本地机架（Local I/O Rack）与 140 CPU 同一背板（如 140 CRP 931 00），不能放远程 RIO 扩展架（140 CRA 211.. 等），这是 ProSoft PTQ 系列硬件限制——放错机架 CPU 搜不到模块。
Q3：和 Schneider 原厂 140 PDP 系列（如 140 PDP 721 00）能互换吗？
物理都能插 Quantum 背板，但组态软件、GSD 导入方式、数据映射区定义完全不同。原厂 140 PDP 用 Unity Pro 内置向导配置； 用 ProSoft Configuration Builder 生成配置下载到模块 NVM。不能直接互换——换型需重新做 DP 网络组态并重新分配 %I/%Q 地址映射，请评估工程量再决定是否迁移。
Q4：热备（HSBY）双机各插一块怎么配？有什么坑？
双机架各插一块 ，Unity Pro 中启用 HEC Hot Standby 并在 PCB 里勾选 HSBY Support。坑点：① 两块模块固件版本须一致（建议 ≥1.3 支持 HSBY）；② 切换时间 ≤300ms 但 DP 从站需容忍短暂令牌丢失（大多数变频器/ET200 可）；③ 备用模块在 Passive 状态时也需接入 DP 总线（T 型分支或共用段），否则切主时扫描会报 Slave Timeout 初次建链。
Q5：买二手/拆机件核验要点？
要求：① 铭牌 SN/Rev 清晰无打磨；② DB9 DP 口针无氧化弯曲；③ 背板金手指清洁；④ FVT 报告——插 Quantum 兼容机架与 CPU 建立背板通信、Load 测试 .pcb 配置、DP 口接回路器（Loopback Plug）验证收发、读出 Event Log 清空后重记。无测试报告的不建议用于关键工艺段。
