产品详情

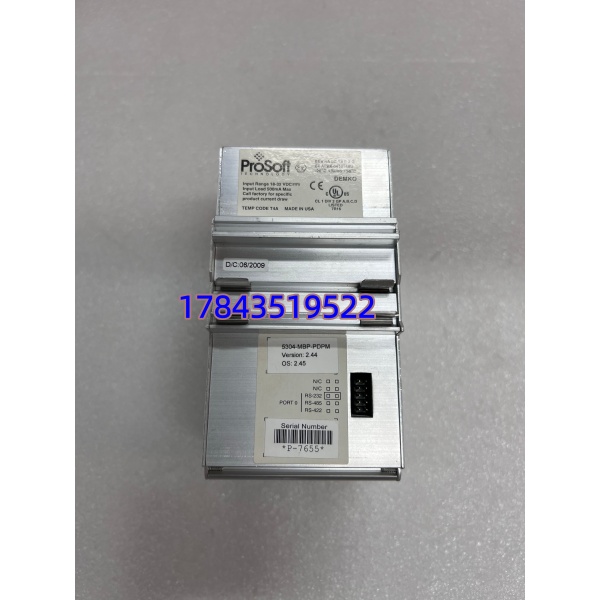

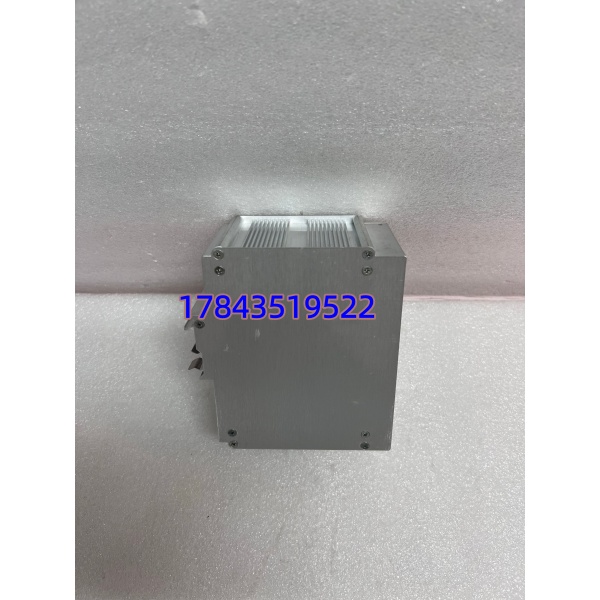

· 型号：5304-MBP-PDPM（ProLinx 5304 系列，Modbus Plus ↔ PROFIBUS DP Master）
· 品牌：ProSoft Technology（现 HMS Networks）
· 系列：ProLinx 5000 — 独立式协议转换网关
规格参数
- 产品类型：独立式协议网关（Gateway），Modbus Plus ⇄ PROFIBUS DP-V1 Master
- Modbus Plus 端口：1× DB9F 母头，可配置为主站(Master)或从站(Slave)，支持功能码 01/02/03/04/05/06/15/16
- Modbus Plus 波特率：1 Mbps（标准 Modbus Plus 固定速率，令牌环网络）
- PROFIBUS DP 端口：1× DB9F 母头，Class 1 Master（单主站/多主站），支持 DPV1 规范（非循环参数读写）
- PROFIBUS DP 波特率：9.6 kbps ～ 12 Mbps（自动协商或手动设定）
- 最大 PROFIBUS 从站数：典型 32～125 个（依 GSD 及数据映像区大小，通常建议 ≤64）
- 数据映像区：最大 244 字节输入 + 244 字节输出（每从站，总区依模块内存）
- 供电电压：18–36 VDC（典型 24VDC ±10%），反极性保护，最大功耗 ≈ 6W
- 配置接口：RS-232 DB9 配置口（用 ProSoft Configuration Builder / PCB 软件），部分批次带 mini-USB

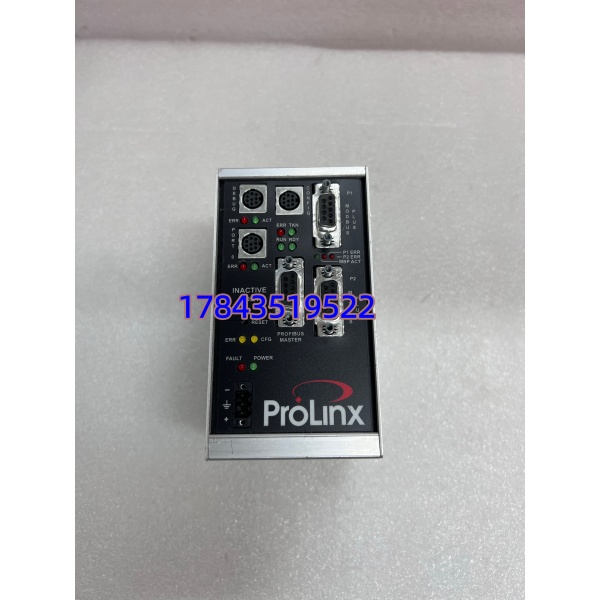

- 状态指示：PWR / MOD STAT / APP STAT / NETx ACT/ERR LED（4字符字母数码管或LED阵列）
- 安装方式：35mm DIN 导轨安装（带卡扣锁），IP20 柜内安装
- 工作温度：0～+60℃（商用工业级，部分资料标 -20～+60℃ 需核对），存储 -40～+85℃
- 相对湿度：5%～95% 非凝露
- 认证：CE / UL 508 / FCC Part 15 Class A / RoHS
- 配套软件：ProSoft Configuration Builder (PCB)，需导入 PROFIBUS 从站 GSD 文件
产品介绍
5304-MBP-PDPM 本质上是个”翻译盒”——一边插 Modicon Quantum PLC 的 Modbus Plus 网（SDA/SDB 双绞线+终端电阻 150Ω），另一边做 PROFIBUS DP Master 去扫描西门子 MM440/G120、ET200M、第三方 DP 从站。它在内部维护一个映射数据库，把 Modbus Plus 寄存器（4xxxx/3xxxx）映射到 PROFIBUS 输入/输出映像区，PLC 程序完全不用改通讯语句，只当普通 Modbus Plus 从站读写就行。
坦白讲，这网关在现场很少自身坏，出问题通常是：① Modbus Plus 网缺终端电阻致令牌丢失（LED 闪 Err）；② PROFIBUS 缆屏蔽层未接地或接插件 A/B 反导致 DP 从站掉线；③ 老装置 NVRAM 配置偶尔校验出错需重下装。原厂新货基本 EOL，主流替代是 5304-MBP-PDPMV1（功能超集，引脚兼容直接替）。有一点要注意：它不存工程逻辑，只存映射配置——换板必须用 PCB 软件重刷 .cfg 文件或用旧板做配置备份导出。
应用场景与行业案例
我遇过最折腾的是某造纸线 Quantum PLC 要控新增西门子 G120 变频器（只有 PROFIBUS 口），原系统没 Profibus 模块。加了这个网关后 Modicon 通过 Modbus Plus 读 4x 寄存器直接拿变频器状态——省了换 PLC 网卡的钱。反过来故障现象往往是：Quantum 看网关”在线”但 DP 从站全部报”Not Configured”，99% 是 GSD 没下进去或 DP 缆终端电阻忘设。
典型应用场景：
- 造纸/冶金 — Schneider Quantum/Premium PLC（仅有 Modbus Plus）挂西门子 PROFIBUS DP 变频器、ET200 远程 I/O、智能称重仪表
- 石油/化工 — 老 Modicon 984 升级保留 MB+ 网络，通过网关接入新建 PROFIBUS 现场仪表丛集
- 汽车产线 — 混牌设备整合，施耐德主控读 PROFIBUS 焊接控制器/涂胶机数据
- 电厂辅机 — 除灰/化水系统 Schneider PLC 与 PROFIBUS 电动执行机构通讯
真实案例：
某新闻纸厂纸机传动段主控为 Schneider Quantum 434 12M（仅 Modbus Plus 口），新增复卷机传动选用西门子 Sinamics G150（仅 PROFIBUS DP）。集成商加装 5304-MBP-PDPM 做桥接，用 PCB 导入 G150 GSD、建 32 字 I/O 映像，映射至 Modbus Plus 保持寄存器 400101～400164。运行三年后某次年度停电重启，网关 PWR 亮但 APP STAT 红闪——原配置丢失（NVRAM电池耗尽）。库房有测试 OK 拆机件，断电更换，笔记本连配置口重刷备份 .pcb 文件（2分钟），上电自动建立令牌环和 DP 扫描，全线恢复。老师傅说：”这盒子平时不坏，每年备份一次 .cfg 就行，别等电池没电抓瞎。”
