产品详情

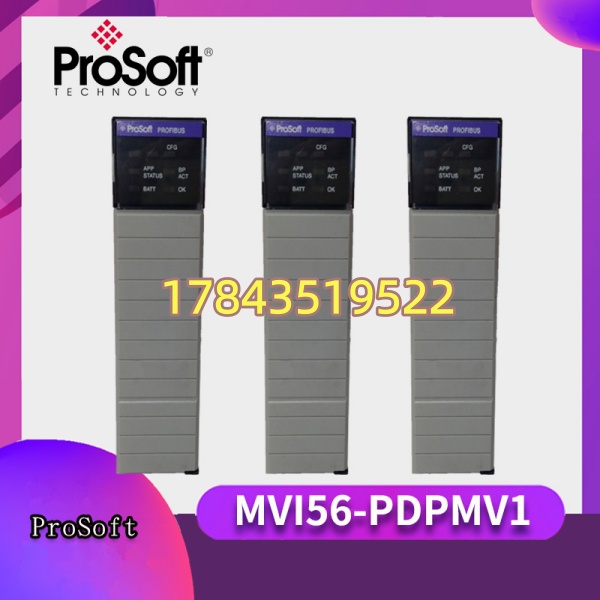

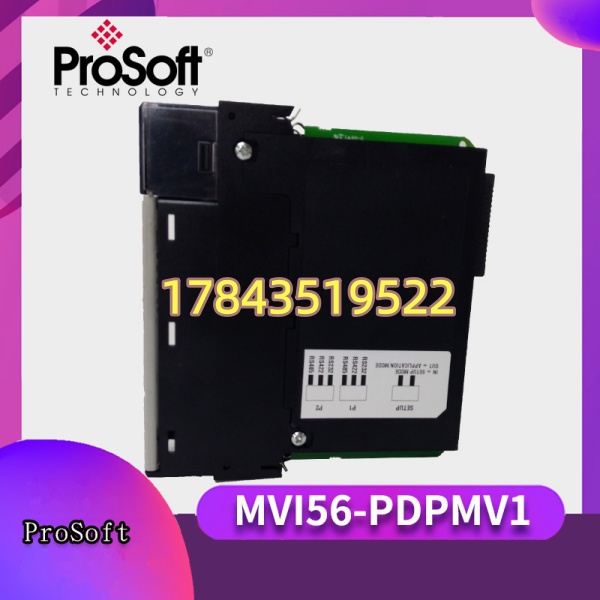

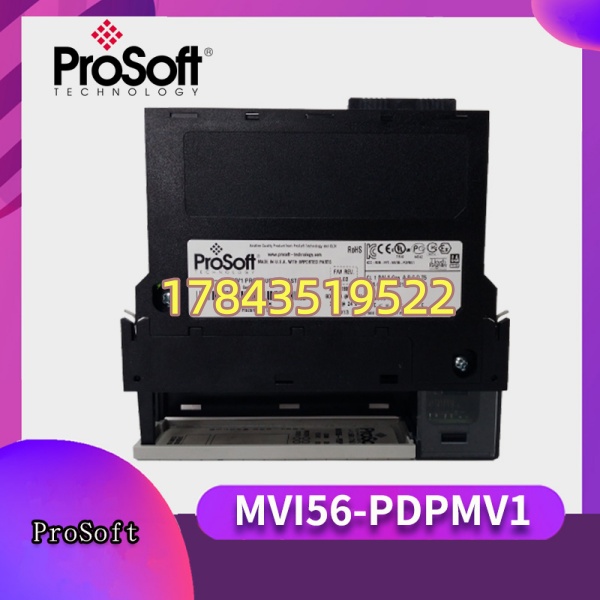

· 型号：MVI56-PDPMV1
· 品牌：ProSoft Technology（美国，Rockwell Encompass 合作伙伴产品）
· 系列：MVI56 系列 — ControlLogix In-Chassis PROFIBUS DP Master Module
规格参数
- 制造商：ProSoft Technology, Inc.（现属 Hitachi / Independent Industrial Comms Brand）
- 完整型号：MVI56-PDPMV1（PDPMV1 = PROFIBUS DP-V1 Master）
- 产品类别：ControlLogix 机架单槽 PROFIBUS DP-V1 主站通信模块
- 兼容平台：Allen-Bradley ControlLogix 1756 机架（本地或远程机架），兼容 1756-L6x/L7x/L8x 处理器
- 背板供电：5.1 VDC 由 1756 背板提供，典型 800 mA @ 5VDC，24VDC 3 mA（来自背板）
- PROFIBUS 接口：1× DB-9 母头（IEC 61158-2 RS-485），1500V RMS 光隔离，内置 DC-DC 隔离
- 协议支持：PROFIBUS DP-V0 / DP-V1（Class 1 Master + Class 2 诊断），符合 IEC 61158/ EN 50170
- 波特率：9.6 kbps ～ 12 Mbps（自动检测或手动设，标准 PROFIBUS 速率全支持）
- 从站容量：最多 125 个 PROFIBUS 从站（实际受数据映像区限制，典型实用 30–50 台）
- 循环数据容量：输入/输出各最高 1536 字节（依配置和 GSD 文件而定）
- 非循环服务：DP-V1 Class 2 读写、参数访问、报警处理（支持 PROFIdrive 参数读取）
- 配置工具：ProSoft Configuration Builder (PCB) + GSD 文件导入；Studio 5000 通过 AOP（Add-On Profile）识别
- 调试端口：前面板 CFG 口（RJ45→DB9 RS-232），用于 PC 端 PCB 软件联机配置
- LED 指示：Module Status / Backplane Transfer / Application Status / PROFIBUS Active & Error
- 安装方式：1756 ControlLogix 机架任意槽位，单槽宽度，支持带电热插拔（Hot Swap）
- 工作温度：0～+60℃（32～140°F），存储 -40～+85℃
- 认证：CE、cULus Class I Div 2、ATEX II 3G、RoHS
- 生命周期状态：已停产（Discontinued / Obsolete per ProSoft Lifecycle Letter 2023），原厂新件断供，市面以 NOS/拆机 CPO 流通
产品介绍
（切入视角：C 竞品对比 + 维护者视角）在某汽车焊装线上碰过一次——整条线 ControlLogix 1756-L63 通过 MVI56-PDPMV1 挂 36 台西门子 Sinamics G120 变频器，某天 PROFIBUS 总线段报”Bus Fault”，复位无效，最后发现是模块 DB-9 口内部 RS-485 驱动芯片被现场接地环路打坏。这板子的定位很明确：它是 Rockwell 原生没有 PROFIBUS 主站能力时最干净的折中方案——直接插 1756 机架，不走外部网关，背板延迟 <20ms，比外接网关少一层故障点。ProSoft 官方已把它 EOL，新项目请用 ILX56-PBM 或 MVI56E-PDPMV1，但大量存量产线还在跑这版。
从 MRO 角度，这模块是典型”单点故障影响全段 PROFIBUS 网络”——它挂了等于所有挂在它下面的欧洲设备（驱动、远程 I/O、智能仪表）全掉线。原厂新件没了，二手/CPO 市价几百到两千不等，但停机损失可以是它的百倍。建议按 ControlLogix 机架内实际装有槽位数 N+1 留冷备，买 CPO 件必须让卖家提供 PCB 软件联机识别截图（显示 Firmware Version 及 PROFIBUS Port OK），别只看面板灯亮——我见过灯亮但 DP-V1 诊断报文无法响应的暗病板。
应用场景与库存策略
MVI56-PDPMV1 失效的直接后果：ControlLogix 与 PROFIBUS 从站网络完全失联——若您用它接驱动控制或关键远程 I/O，会导致产线急停或机组跳闸。原厂交期∞（停产），紧急二级市场调货 3 天～数周，价格随稀缺度波动大。
- 汽车/装备制造（ControlLogix + 欧洲设备）— 焊装/涂装线 Sinamics/G120 变频器群、ET200S 远程 I/O。非它不可因 Rockwell 1756 原生无 PROFIBUS Master。建议按在役槽位 N+1 备冷件（多机架同种配置可共享 1 件周转），孤机直接备 1 件。
- 化工/制药（欧洲成套设备集成）— 进口反应釜、包装机 PROFIBUS 仪表汇流。建议联合相邻装置拼单囤货摊薄物流，或要求工控备件商做 VMI。
- 水处理/冶金（老产线延寿）— 仅做冗余覆盖不扩产。建议大修时导出并备份 PCB 配置文件（.pcb 项目），采购匹配 f/w 版本冷备件。
- 新设计/整体改造提示— 若计划 DCS/PLC 升级，考虑换 ILX56-PBM（Rockwell 1756 新代）或 AB 原厂 1788-EN2FF（PN-Proxy 方案），但老线原位替换 MVI56-PDPMV1 是 ROI 最优。
真实案例：华东某合资汽车零部件厂，Body Shop 用 1756-L63 + 控制 28 台 G120 变频器。运行第 9 年夏季雷暴后模块 PROFIBUS 口死锁——库房无备件，原厂 EOL，从二手商调货等了 6 个工作日（含跨省物流+测试），产线停了 1.5 班。事后该厂将 列入关键 MRO C 类件，按机架槽位采购 2 块 CPO 测好件真空封装保存，并要求每次年度维护用 ProSoft PCB 软件读模块健康状态并备份配置。之后再未因此模块引发非计划停线。
常见问题解答 (FAQ)
Q1：ProSoft 还产这个新件吗？正常货源和交期？
A：ProSoft 已发 Lifecycle Letter 确认 为 Discontinued/Obsolescent，原厂新件订不到。现仅 NOS（全新老库存，标签通常 201x 年）和拆机 CPO（Certified Pre-Owned 测好件）流通。有货通常 3–7 工作日发货，无货周期不可控——停产件强烈建议提前少量战略囤货而非等故障。
Q2：能直接换成 MVI56E-PDPMV1 或 ILX56-PBM 吗？
A：物理都能插 1756 机架，但不完全是 drop-in——MVI56E 和 ILX 系列 AOP 版本、I/O 映像标签名、AOI 结构与老 不同，替换需：① 删旧模块→加新 AOP→重映射 I/O 标签→重下装 ControlLogix 程序；② 用 PCB 软件重配 PROFIBUS 网络（GSD 可复用）。若不打算改组态，尽量买同型号 CPO/NOS 做原位替换。
Q3：买二手件怎么验？重点看什么？
A：三件事——① 要求卖家提供 ProSoft Configuration Builder 联机截图显示 Module Identified + Firmware Version + PROFIBUS Port Present；② 目视 DB-9 母头针无弯曲/氧化发黑（RS-485 驱动芯片最易受接地环路打坏）；③ CPO 件最好带实际上电跑 BusView 能看到空闲总线（无从站时报”No Slaves Configured/Waiting for Slave”属正常）。到货后在相同 1756 机架或测试架跑一遍再封柜。
Q4：配置软件和 GSD 文件还下得到吗？
A：ProSoft 官网仍提供 的 PCB（ProSoft Configuration Builder）安装包、AOP、Sample Ladder 及 User Manual下载（至 2023 年后归档区）。GSD 文件由各从站设备厂商提供（如西门子 Drive GSD / ET200 GSD），与模块本身无关，原项目 .pcb 文件务必定期备份。
