描述
产品详情
· 型号：5202-DFNT-MCM4
· 品牌：ProSoft Technology（Belden Group）
· 系列：ProLinx 5200 系列

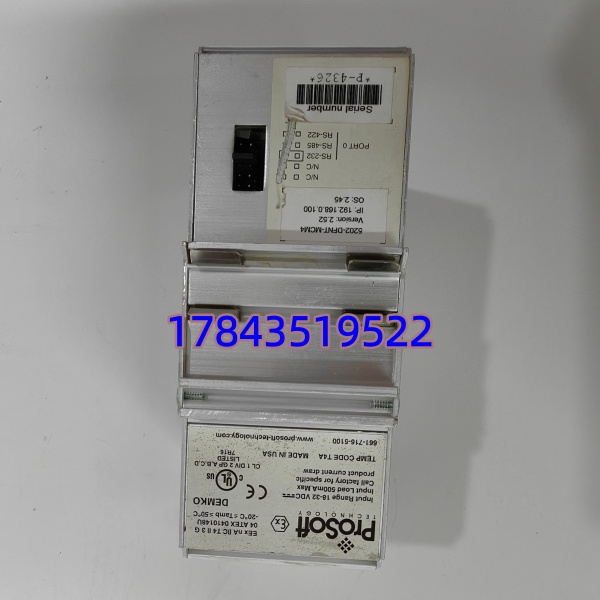

5202-DFNT-MCM4
技术参数

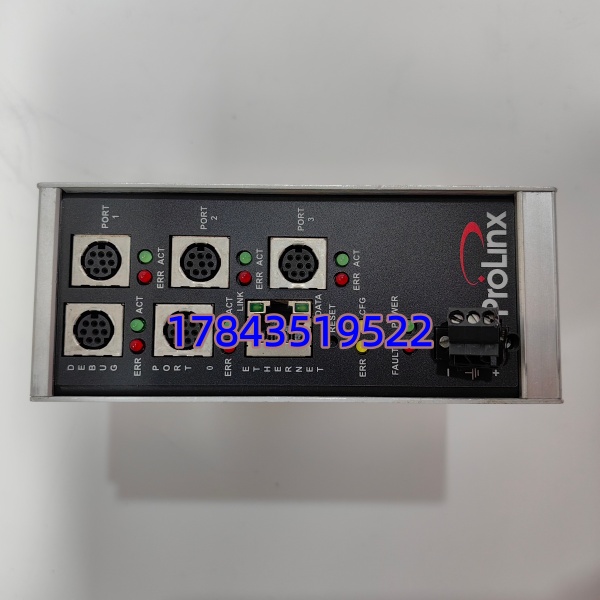

| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5202-DFNT-MCM4 |
| 制造商 | ProSoft Technology（Belden Inc.） |
| 以太网端口 | 1×RJ45，10/100Base-TX，Auto-MDIX，支持EtherNet/IP Explicit & Implicit Messaging（Client/Server） |
| 串行端口 | 4×DB9M，各口独立可设RS-232/RS-485/RS-422，每端口光电隔离1000Vrms |
| 支持串口协议 | Modbus RTU / Modbus ASCII，可设Master（Client）或Slave（Server） |
| 支持以太网协议 | EtherNet/IP（CIP），部分固件支持Modbus TCP Pass-through（以原厂Release Note为准） |
| 串口波特率 | 300～115200 bps（每端口独立可调，含校验/停止位配置） |
| 供电电压 | 24 VDC 标称（允许 18～32 VDC），最大负载约 500mA@24VDC |
| 工作温度 | -25℃～+70℃（工业级，非实验室典型值参考ProSoft Datasheet 5202系列） |
| 安装方式 | 35mm DIN导轨安装，IP20塑料壳体（建议装于控制柜内） |
| 配置方式 | ProSoft Configuration Builder(PCB)软件 + Web Server界面 + 前面DB-9配置口 |
| 状态指示 | PWR / MOD STAT / APP STAT / 各串口Tx/Rx/ERR LED |
| 辅助功能 | SD卡插槽（配置备份/恢复）、支持Command Queue（典型≥100条Modbus命令缓存） |
| 认证 | CE、UL/cULus Listed、RoHS，部分批次具ATEX/IECEx（核对出货批次COC） |
5202-DFNT-MCM4
产品介绍
现场碰过老产线改造吗？ControlLogix刚升完级，底下还有十几台老式智能电表、温控器和第三方变频器死守着Modbus RTU不肯动——这时候塞一块5202-DFNT-MCM4进柜子比换所有现场设备划算太多。它是ProSoft ProLinx家族里专门解决”罗克韦尔EtherNet/IP网络 ↔ 多路Modbus串行设备”互通问题的独立网关，四个串口全隔离可跑不同波特率和协议模式，通过PCB软件做地址映射后，Logix5000里就像读普通Tag一样拿到Modbus寄存器数据，不需要写串口驱动或ST代码。
商业账其实很清楚：一台模块顶掉多台单口网关加交换机，减少柜内布线点和故障节点；原厂提供EDS文件直接导入Studio 5000/Rockwell软件体系，调试周期通常压缩到半天内（我见过最顺的一次，接3条RS-485链路共22台设备，下午两点上电四点跑通）。要注意它的局限——它不是背板模块不能插1756机架，数据刷新走Explicit Message，对亚毫秒级硬实时闭环控制不合适，那种场景该看1756-EN2T+背插MVI方案。另外早期5202批次固件若低于v3.xx可能不支持某些扩展CIP服务，新采购一般默认较新固件，老库存建议先查Firmware Version。
替换与升级建议
✅ 直接替换（物理/功能同级）
- 5202-DFNT-MCM4 ←→ 5202-DFNT-MCM（同系列少串口版本不互换，本型号4口不可替代少口版引脚相同但功能配置不同，严格说是同级同族）
- 若原系统用ProSoft 202-DFNT-MCM4（旧款ProLinx盒式），5202可物理替换并向下兼容配置导入，但202的工作温仅0~+60℃且隔离500Vrms，5202更宽温更高隔离——迁移时需重刷PCB配置并核对EDS版本。
⚠️ 软件兼容（需改配置/重新组态）
- MVI56-MCM / MVI69-MCM（背插1756/1769机架模块）：协议功能接近但不硬件互换。5202-DFNT-MCM4是独立外挂网关，需把原背板数据交换逻辑改为EtherNet/IP Message指令（MSG），工作量约2～4小时重组态，无额外硬件成本。
- PLX31-EIP-MBS（ProLinx 30系列，单/双串口）：协议相通，串口数量不同，若原系统只用1～2串口可替代，需重新用PCB建工程映射数据点。
❌ 硬件不兼容
- Allen-Bradley 1756-ENBT/EN2T等纯以太网模块——无Modbus串行口，物理无法替代。
- 市面上通用USB-RS485转换器——无协议栈映射能力，工业现场不推荐。
若无直接库存替代品且急需，短期可用两台单/双串口EtherNet/IP-Modbus网关拼合，但会损失四口统一管理且占用双倍DIN空间与IP地址。
常见问题解答 (FAQ)
Q1：这玩意能直接插进ControlLogix机架吗？还是要外挂？
不能插机架。5202-是独立DIN导轨外挂网关，通过网线连到你的EtherNet/IP网络（与1756-ENBT/EN2T同网段），PLC里用MSG指令或Add-On Instruction(AOI)读写，原厂提供EDS和样例AOI。
Q2：四个串口能同时跑不同波特率和Modbus主从模式吗？
可以。四个DB9口完全独立配置，比如Port1设RS-485 9600bps Master接电表，Port2设RS-232 19200bps Slave接HMI，互不影响。配置在PCB软件里逐口设定。
Q3：接罗克韦尔CompactLogix/ControlLogix要装什么驱动或写ST代码吗？
不需要写串口代码。导入ProSoft提供的EDS文件到Studio 5000/Rockwell软件，用官方AOI例子填IP和Data Block大小就行。真正要花时间的是把Modbus寄存器地址映射到EtherNet/IP数据区——这个在PCB里图形化拖拽完成。
Q4：交期和质保一般怎样？坏了怎么办？
正规渠道全新品通常保固1年（部分代理商延至2年，下单前确认）。现场实测发现它的MTBF较高但雷击浪涌还是靠前端SPD保护——串口隔离1000Vrms防一般共模噪声，不防直击雷。故障时先查PWR/MOD LED状态码，对照ProSoft手册Troubleshooting章节；搞不定建议拍LED状态照片发技术支持，别盲目返厂。
