描述
产品详情

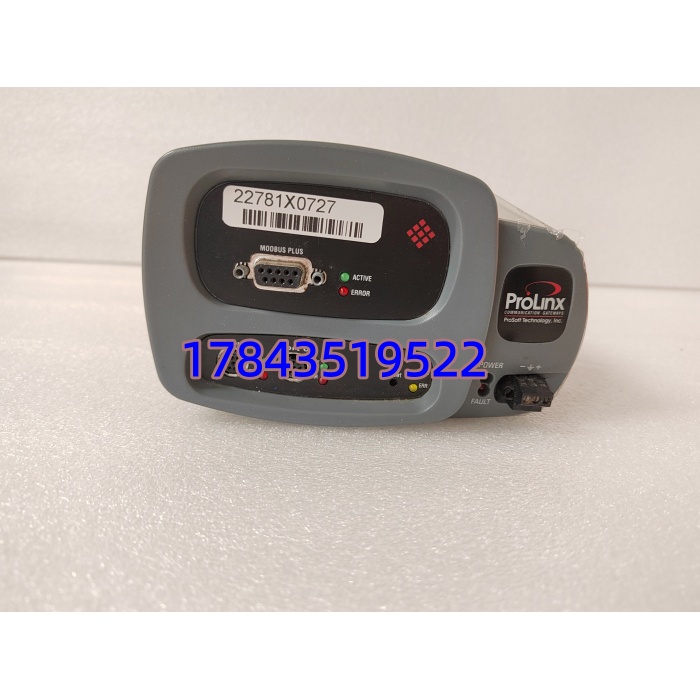

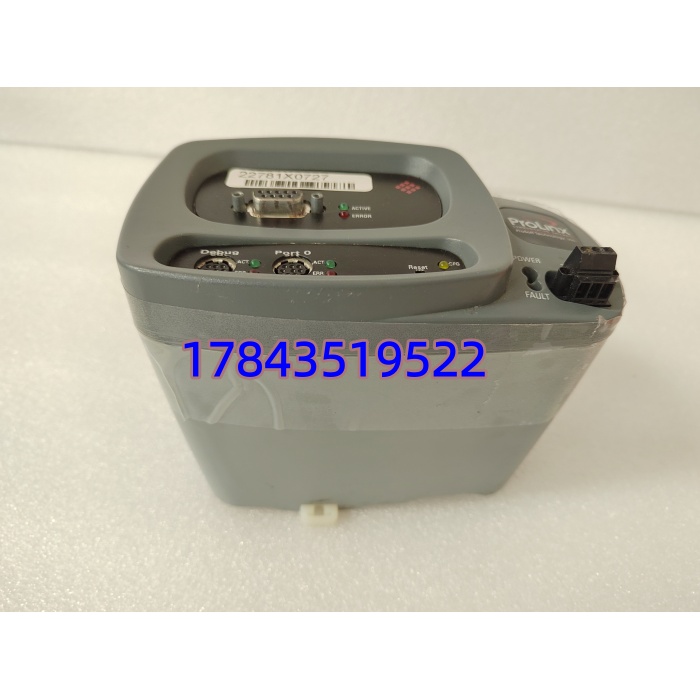

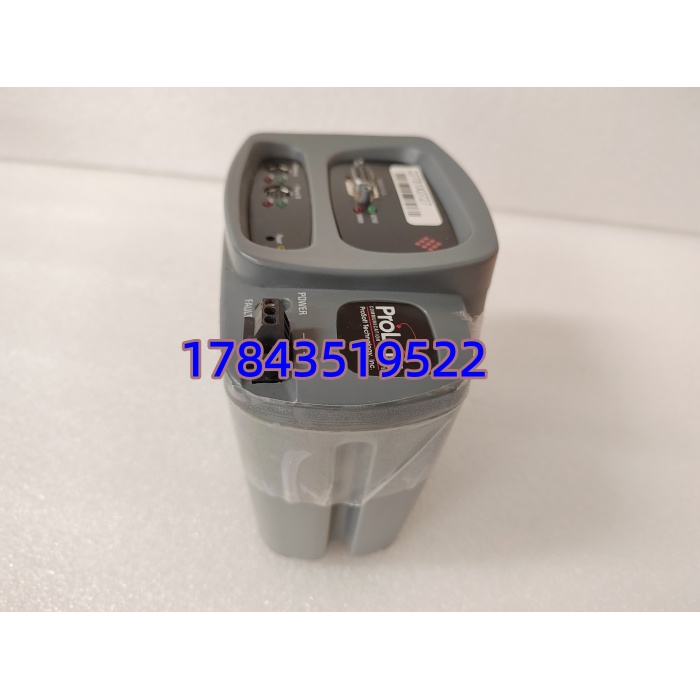

· 型号：4301-MBP-DFCM
· 品牌：ProSoft Technology（Rockwell Automation Encompass Partner）
· 系列：ProLinx 独立协议网关 — Modbus Plus to DF1（DH-485/DH+ 仿真 via DF1 串行）
规格参数
- 产品类型：独立型工业协议网关，Modbus Plus ↔ DF1 双向数据映射
- Modbus Plus 端口：1× DB-9 Female（符合 Modicon MB+ 标准），1 Mbps Token Passing 总线，支持 Master 或 Slave 模式
- DF1 端口：1×（部分变体 2×）RJ-45 或 DB-9 串行口，可配 RS-232/RS-422/RS-485，支持 DF1 Full-Duplex（Point-to-Point）或 Half-Duplex（Multi-drop），Master/Slave 可设
- 数据映射：可配置 Modbus 寄存器（4x/3x/1x/0x）↔ DF1 数据类型（N/I/B 文件等），最大需核对固版，典型 100~500 字映射区
- 配置方式：ProSoft Configuration Builder（PCB）Windows 软件，通过串口或以太网（部分版带配置口）下载 .psc 文件
- 诊断：前面板多色 LED（Pwr/Mod/MB+/DF1 Comms/Err），支持通过 PCB 读取错误计数器及通信统计
- 供电电压：24 V DC（典型范围 18–32 V DC），反极性保护
- 功耗：最大约 4–5 W
- 隔离：串口/MB+ 端口与内部电路光电隔离（典型 ≥1500 V DC），各端口间非隔离
- MB+ 终端电阻：需外配 120Ω（网络两端各一只），模块本身不内置
- 安装方式：35mm DIN 导轨（TS-35）或面板螺钉安装
- 工作环境：0～+60°C（工业级，部分资料 -20～+60°C 需核对手册），5～95% RH 非凝露
- 认证：CE、UL 508、FCC Part 15 Class A、RoHS（以具体版本次为准）
- 尺寸/重量：约 134×105×42 mm，≈0.35 kg
产品介绍
4301-MBP-DFCM 解决的是一个很具体的老厂痛点：Modicon Quantum/Superior 系列走 Modbus Plus（MB+），而老产线上还有 PLC-5 或 SLC 500 只跑 DF1 串口协议，两边语言不通。这网关做双向透明映射——你在 PCB 软件里把 MB+ 的 4xxxxx 寄存器绑到 DF1 的消息/显式读写区，两边就能互读数据，不用换任何一端的主站硬件。
坦白讲这是过渡期资产延寿用的东西，新项目不该再选 MB+。有一点要注意：DF1 端口走的是 AB 串口协议不是 DH+ 同轴（同轴 DH+ 需 MVI 背板卡如 MVI46-MBP），买之前确认现场 DF1 设备是 RS-232/485 口而不是 DH+ 橙色同轴缆，否则不兼容。
应用场景与行业案例
痛点切入
我接过一个造纸技改——新加的碎浆控制系统是 Schneider Quantum 走 MB+，老干燥部 PLC-5/250 只带 DF1 串口，集成商用 OPC 又嫌延迟且要多台 PC。4301-MBP-DFCM 往 DIN 轨上一卡，把 Quantum 的碎浆启停命令（MB+ 寄存器）映射到 PLC-5 的整数文件，两边直接握手，省掉一套 SCADA 中间层，延迟 <50ms。
典型场景
- 石化/化工老装置 — Quantum MB+ 网络与保留的 PLC-5 DF1 串口交换联锁/状态位，非它不可因老设备不允许整体升以太网
- 造纸/冶金 — 新老工段分属不同平台，通过网关做有限数据点（<200 字）交叉映射，不做全系统改造
- 水/污水 — 新建 MB+ 主站读原有 SLC 500 DF1 远程 IO 状态，维持旧 IO 投资
- 食品饮料 — 批次配方从 AB SLC 经 DF1→网关→MB+ 写入 Modicon 配料控制器
真实案例
南方某化工厂，脱盐控制站升级为 Schneider Premium（MB+ 网络），但老干燥段仍用 PLC-5/40 通过 DF1 串口带远程 IO，两系统需交换”干燥允许/故障复位”各 8 点。原计划换 PLC-5 为 ControlLogix ——报价超预算且要停线改程序。最终装了台 4301-MBP-DFCM，DF1 口接 Channel 0（DF1 全双工 slave），MB+ 口挂入 Premium MB+ 网（Master 读 4x 寄存器），PCB 配 16 个 bool 映射。半小时调通，没改一行梯形图。老师傅说”这小盒子比换 CPU 省事多了”。
