描述
产品详情

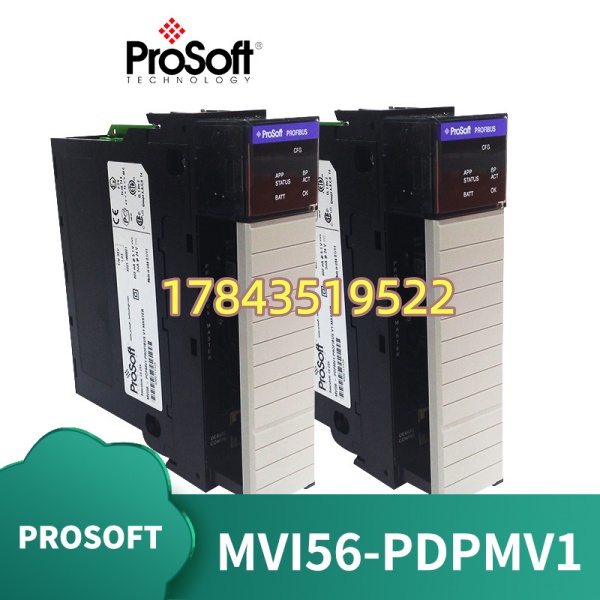

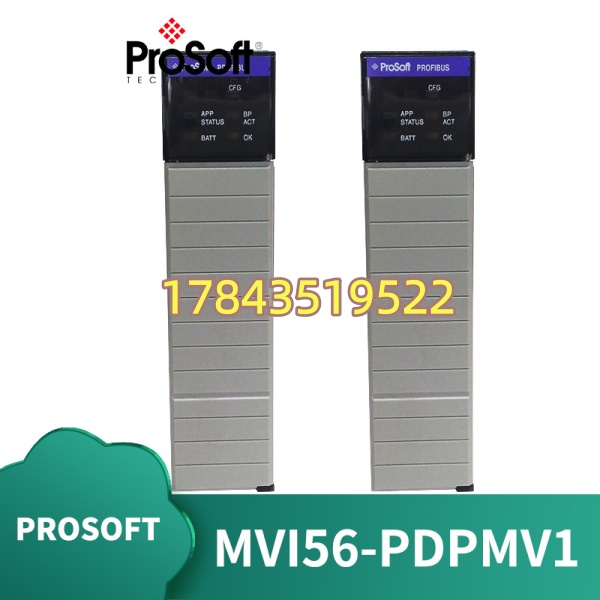

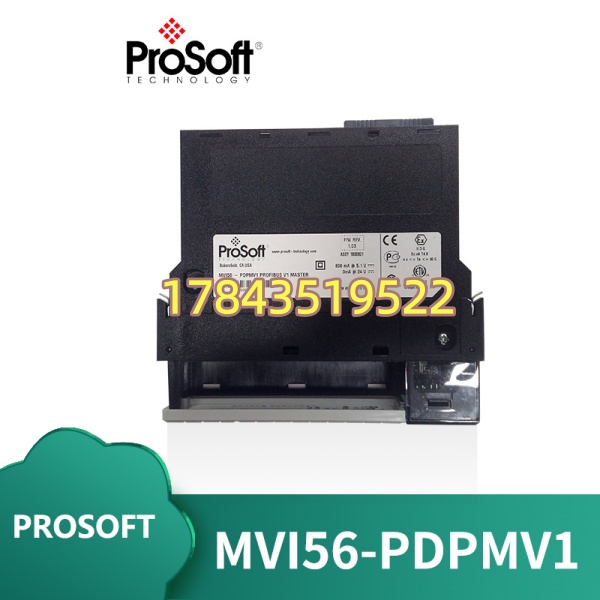

· 型号：MVI56-PDPMV1
· 品牌：ProSoft Technology
· 系列：MVI56 系列 — In‑Chassis Module for Allen‑Bradley ControlLogix 1756
规格参数
- 原厂部件号：MVI56-PDPMV1
- 模块类型：PROFIBUS DP‑V1 Master（主站）通信接口模块，单槽 1756 机架安装
- 适用平台：Rockwell Automation ControlLogix 1756 本地或远程机架（1756‑L5x/L6x/L7x 等），兼容 Studio 5000 / RSLogix 5000 通过 AOP 识别
- PROFIBUS 接口：1× 9‑pin D‑Sub Female（IEC 61158‑2 RS‑485），光电隔离
- 支持协议：PROFIBUS DP‑V0 / DP‑V1（Class 1 Master 循环数据交换 + Class 2 非循环参数读写/诊断）
- 波特率：9.6 kbps、19.2 kbps、93.75 kbps、187.5 kbps、500 kbps、1.5 Mbps、3 Mbps、6 Mbps、12 Mbps 可设
- 最大从站数：125 个（实际受数据映像区大小限制，工程常用 24‑32 台）
- I/O 数据容量：最大 1536 字节输入 + 1536 字节输出（依 GSD 文件及固件版本）
- 配置端口：后部 RJ45（CFG 口，配 RS‑232 电缆通过 ProSoft Configuration Builder / PCB 软件配置，支持在线诊断）
- 背板供电：由 1756 机架背板取电，典型 800 mA @ 5.1 VDC（最大值约 1.2 A），24 VDC 消耗可忽略（≈3 mA）
- 指示 LED：Module Status（OK/ERR）、Backplane Transfer、Application Status、PROFIBUS Activity/Error、CFG Port Activity
- 热插拔：支持 ControlLogix 机架在线热插拔（Hot Swap），更换后需重新下载 PCB 配置或确认自动恢复
- 工作温度：0℃ ～ +60℃（32℉～140℉）
- 存储温度：‑40℃ ～ +85℃
- 相对湿度：5%～95% RH（非冷凝）
- 安规/EMC：UL/cULus Class 1 Div 2、CE、RoHS，PROFIBUS & PROFINET International（PI）认证
- 外形尺寸：标准 ControlLogix 单槽（约 130×32×190 mm），重 ≈0.55 kg
- 配套软件：ProSoft Configuration Builder（PCB）v6.4+、AOP/Add‑On Instructions、GSD 文件导入
产品介绍
在一个汽车焊装线碰过一回——整条线 ControlLogix L7 控制 Siemens Sinamics G120 + ET200S，早班突发 PROFIBUS 全红，查是 MVI56‑PDPMV1 的 DB9 插座第 3/5/8 针氧化导致 A/B 线断续（现场粉尘+冷凝），模块本身 OK 但接触不良引发令牌丢失。MVI56‑PDPMV1 本质上就是把 ControlLogix 变成 PROFIBUS Master 的”翻译官”：插在 1756 机架背板，通过内部双端口 RAM 把 Logix 标签区映射为 PROFIBUS 循环 I/O 数据，同时处理 DP‑V1 非循环参数读写（比如在线改变频器斜坡时间或读扩展诊断）。严格来说它只做 Master 模式（另有 MVI56‑PDPSV1 是 Slave 版），且需导入从站 GSD 文件在 PCB 里组态——不装 PCB 只插模块，Studio 5000 能看到槽位但无法扫到任何从站。
生命周期上 ProSoft 已将其列为 Discontinued/Legacy（官方 Lifecycle Letter 2023 年发布），新项目建议走 MVI56E‑PDPMV1 或 ILX56‑PBM；存量维护只能靠 NOS（全新库存）和 MRO 测试件。这块卡故障直接导致整段 PROFIBUS 从站脱网——不是跳闸点但产线全停，按 ABC 分类建议 A 类关键通信备件，每条 PROFIBUS 主干至少留 1 件冷备。
应用场景与库存策略
欧系驱动/远程 I/O 挂在美国系 ControlLogix 上是经典痛点——‑PDPMV1 一坏，整段 PROFIBUS 哑掉，涂装线、包装机、原料磨全停。原厂交期实际为零（EOL），渠道 NOS 价格随稀缺度上浮，二手件需严格老化测试。
- 汽车/零部件焊装及涂装线（ControlLogix + Siemens Sinamics/ET200 PROFIBUS 网络）→ ‑ 作 DP‑Master 扫描驱动与 RI/O → 单点故障致全线 PROFIBUS 段失联 → 建议按 A 类备件每套异构图（不同 PROFIBUS 网段）备 1 件冷备（Buffer Stock），保存时附带已导出之 .pcb 配置文件光盘/USB。
- 食品/制药包装机欧制设备集成（ABB/博世包装机带 PROFIBUS 阀岛/伺服）→ 非美系标准协议唯一桥接点 → 建议与 MRO 供应商签寄售保留 1 件，大修期检查 DB9 插座氧化情况（常见故障模式）。
- 拟系统现代化改造→ 考虑升级 MVI56E‑（Enhanced 版，固件向上兼容但需重下配置）或迁移至 1756‑PROFIBUS 方案 → 不做过量 Last‑time‑buy，按剩余服役年限估算 N=机架数×年失效率×剩余年+1。
真实案例：华南某汽配厂 2022 年淡季检修后复产，#3 涂装线 ControlLogix 报 “Module Fault — ‑”，PROFIBUS 所有 G120 变频器通信超时。库房无备件，原厂 EOL，渠道找 NOS 报价 ¥18,000 且 2 周交货。临时拆相邻备用线（尚未投用）的同型号模块顶替恢复，当天下线。事后设备部按我建议对全厂 4 条 PROFIBUS 主干各购 1 件冷备 + 将各段 PCB 工程文件集中备份至版本控制服务器——今年邻线模块 DB9 针断针，20 分钟热插拔换完恢复。
常见问题解答 (FAQ)
ProSoft 官方已 Discontinued（参见 Lifecycle Letter 2023），原厂新件无货。当前流通为 New Old Stock（原封库存，带 COC）或经功能测试（扫从站 + 读/写 DPV1 参数 + LED 自检）的 MRO 翻新件。采购要求：① 清晰 ProSoft 原厂标签/SN ② PCB 配置软件连通性测试视频 ③ 最低 12 个月质保（渠道件行规）。
MVI56E‑ 是 Enhanced 后继型号，物理插槽兼容、AOP 大多可沿用——但必须重新用新版 PCB 软件打开原 .pcb 工程文件并做版本迁移/重编译后下载，不能直接把老配置.bin 灌进 E 版（固件结构有差）。首次上线建议在装置停运窗口做，确认从站全部上线且无 DPV1 诊断报错再投入。
Q3：常见故障模式和早期征兆有哪些？
现场多见三种：① DB9 插座针氧化/松动致 A/B 线断续（BUS LED 闪但不稳）② 背板 5V 尖峰打坏内部电源管理芯片（MOD LED 红/不亮）③ 固件 corruption 导致无法被 CPU 识别（重刷固件可救部分）。征兆常为 PROFIBUS 偶发掉包率升高、特定从站周期黄闪——别等全断再动。
Q4：二手/拆机件怎么鉴别真伪和可靠性？
拒收 SN 被化学擦除、ProSoft 激光标签重印模糊、DB9 针氧化发黑或 PCB 有助焊剂残留发黄件。要求卖家提供：接 GSD 标准从站（如模拟 DP 耦合器）扫出全部 I/O 映像 + DPV1 读参数成功的测试截图/视频。优先选有 ISO 9001 MRO 资质的专业商。
