描述
产品详情

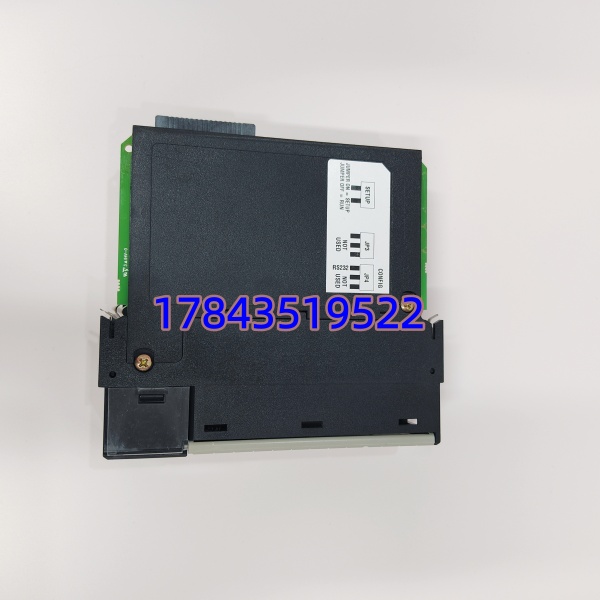

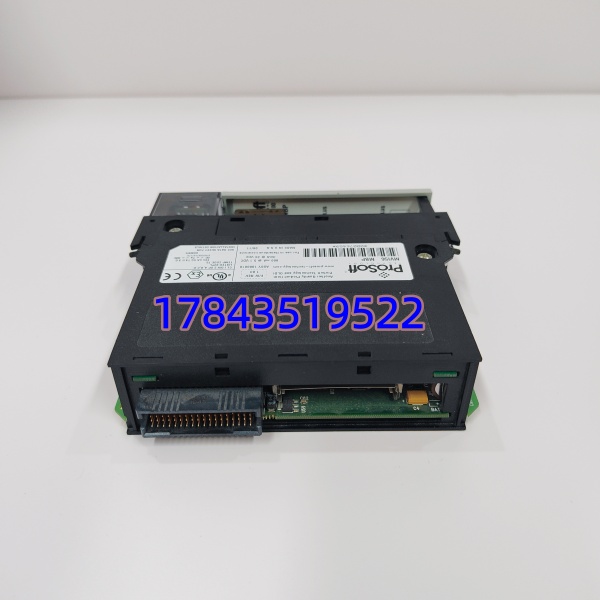

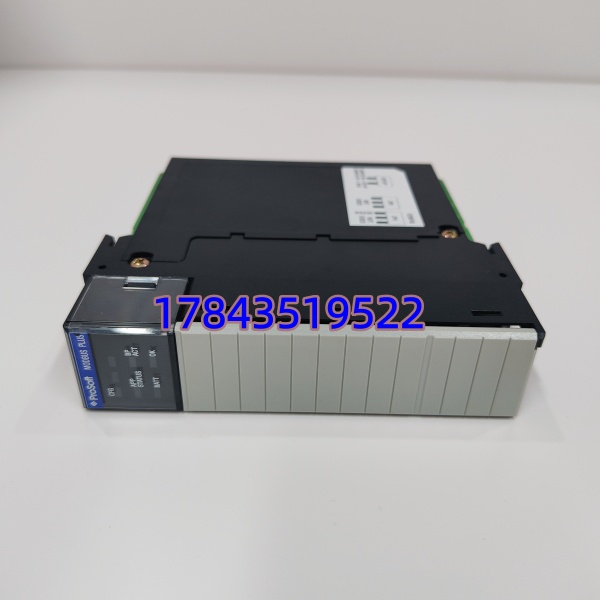

· 型号：MVI56-MBP
· 品牌：ProSoft Technology（现 HMS Networks；Rockwell Encompass 合作伙伴产品）
· 系列：MVI56 — ControlLogix In-Chassis Modbus Plus Communication Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | MVI56-MBP（ProSoft MVI56 系列，Modbus Plus），替代/升级型号 MVI56E-MBP |
| 适用平台 | Rockwell Automation ControlLogix 1756/1757 机架（单槽位，Slot Addressable），需 RSLogix 5000 v12+ 及对应 EDS/AOI |
| 通讯协议 | Modbus Plus (MB+ / Modbus Peer-to-Peer Global Data)，符合 MODBUS over MB+ 规范 |
| 端口配置 | 2×独立 MB+ 端口（Port A / Port B），DB9 Female；每端口可独立设 Master(发起) 或 Slave(响应) |
| MB+ 网络参数 | 1 Mbps 令牌传递；每端口支持最多 64 个 MB+ Node（实际受线缆与中继器限制）；节点地址通过 DIP 或软件设 |
| 数据映射容量 | 最大 5000 寄存器映像（典型配置 4000 字 I/O 数据区：Input Block + Output Block），可通过 ProSoft Configuration Builder(PCB) 定义起始地址与长度 |
| 背板接口 | ControlLogix 背板 Read/Write via Produced/Consumed Tag 或 Direct I/O Mapping（AOI 封装后仅需读写 UDT 成员） |
| 配置方式 | ProSoft Configuration Builder(PCB) 图形化配置 → 生成 .L5X 标签 + EDS + AOI 导入 RSLogix/Studio 5000 |
| 诊断功能 | 前面板多 LED（Module/App/Backplane/Port A&B Activity/Error），PCB 内建报文捕获与错误计数器 |
| 供电要求 | +5V DC @ 800mA（典型，取自 1756 机架背板电源），+24V Sense @ <5mA |
| 环境规格 | 工作 0～+60℃（32～140℉），存储 -40～+85℃，5～95%RH 非凝露，污染等级 2，G1/G2 环境 |
| 安装形式 | 1756 ControlLogix 机架任意 I/O 槽位（避开 CPU 专用槽），支持机架内在线插拔（建议先置槽位 Program Mode） |
| 物理尺寸/重量 | 标准 1756 模块 ≈133×32×117mm / ≈0.18kg |
| 认证标准 | CE / UL / cUL / KC；符合 EN 61000-6-2 / EN 61000-6-4 |
产品介绍
（从 F 历史生命周期验证切入）早年报过好几套 90 年代末投运的装置——老 AB SLC5/04 带 MB+ 网络上的流量计算机、老 DCS 远程 I/O 或气体分析仪——后来改 ControlLogix 但现场 MB+ 设备一时换不完，柜子里就塞了块 MVI56-MBP 做”翻译”。它本质是把 MB+ 令牌访问和 Global Data 封装成 Logix5000 能直接读的 UDT 数组，严格来说必须用 ProSoft Configuration Builder(PCB) 做 .cfg 再导入 AOI/EDS，想靠 MSG 指令直接捅 MB+ 网是行不通的——这是现场新手最常踩的坑，白写半天逻辑。
ProSoft 已将 MVI56-MBP 列为 Legacy，新项目主推 MVI56E-MBP（多了 CIPconnect 远程配置、更大数据区），原厂新 -MBP 基本绝迹，市面流转为测 OK 拆机/翻新品。按 ABC 分类——若装置仍依赖 MB+ 老设备且无近期数字化改造计划（老化工厂常这样），此卡属 B~A 类（视是否唯一 MB+ 接入点），建议按在线同型号机架数 ≥3 台留 1 块冷备最低全场保 1 块测 OK 件；新项目或备件断供建议引导客户做 MVI56E-MBP 同源替换（固件向下兼容 MB+ 配置可迁移）。（具体 AOI 版本匹配与 Studio 5000 最低要求请参阅 ProSoft -MBP User Manual/ PCB Release Notes）
应用场景与库存策略
ControlLogix 机架内 MB+ 通讯卡若故障（多见 DB9 端口 ESD 打坏或背板通讯芯片闩锁），对应 MB+ 网段全掉——流量累计、老远程 I/O 状态或分析仪 PV 在 Logix 侧变最后已知值或零，工艺员抱怨”通讯中断”。现场实测发现最脆弱是现场 MB+ 电缆感应雷或误接 24V 到信号线打坏端口收发器，表现为端口 Activity LED 常灭/常红且 PCB 报 Port Timeout。
- 炼油/化工—装置 DCS 升级保留老 MB+ 设备（气相色谱/老远程 I/O/质量流量计）接入 ControlLogix→ 除 外老 MB+ 网无原生 AB 卡可直接替（1756-MB+ 从未量产）→ 建议：在线同型机架≥3台留1块冷备（最低全场保1块），存防静电袋每2年上电插1756机架看 Module LED 绿+Port Link 闪；采购时确认含 PCB 配置软件兼容性（v4.x+）。
- 水/废水—老 MB+ 网络 SCADA 节点保留 → 若点数少可用外置 MB+-to-Ethernet 网关绕过 →
- 采购红线 → 与 MVI56E-MBP 物理兼容同槽但固件/PCB 配置文件不同，——部分新版 Win10/Win11 下老 PCB v3.x 可能需兼容模式。
- 验收要点 → 要求供方：①序列号及 ProSoft/ROK 标签清晰照 ②上电插 1756 机架(配 PS+CPU 或空机架加模拟背板)见 Module LED 绿、无 Err ③用 PCB 连上读 Config/Port Status 或环接两 MB+ 口自测通断。
真实案例： 前年协助某化工厂原料罐区改造后保运，#2 Controx 架 （唯一 MB+ 接入点挂 6 台质量流量计）Port A LED 灭——量现场 MB+ 电缆发现施工临时焊机接地不当感应打坏端口收发器。库房恰有块早年收拆机件（同 Rev），Slot 置 Program Mode 插卡→Download PCB Config→Run Mode 恢复，约 25 分钟（提前笔记本存了 .pcb 文件是关键）。回来按”每含 MB+ 接口机架保 1 块冷备（优先 MVI56E-MBP 向下兼容）+ 年度备份 .pcb/.L5X”追加，今年春检 年老 轮换做端口环回自测，MTTR 压到换卡+下装配置约 12 分钟。
