描述
产品详情
· 型号：MVI56-BAS
· 品牌：ProSoft Technology（艾伦-布拉德利兼容）
· 系列：Allen-Bradley ControlLogix 1756 背板模块
规格参数
- 制造商：ProSoft Technology（现属Emerson）
- 型号：MVI56-BAS（BASIC Communication Module, DB/BAS Compatible）
- 适配平台：Allen-Bradley ControlLogix 1756-L6x/L7x/L8x 本地或远程机架，单槽宽度
- 背板电流消耗：800 mA @ 5.1 VDC，约 3 mA @ 24 VDC
- 处理器/RAM：内置ColdFire或等效MCU，24,064 字节用户RAM供BASIC程序运行
- 程序存储：CompactFlash（CF）卡插槽，支持BASIC程序掉电保存及PC备份
- 编程语言：BASIC-52（兼容1747-BAS / 1771-DB 老程序语法）
- 串行端口：1×CFG端口（RJ45转DB9，RS-232仅配置/调试）；2×应用端口 PRT1/PRT2（RJ45转DB9，软件可配RS-232/RS-422/RS-485，全硬件握手，500V光隔）
- 串口参数：110～115,200 bps，5/6/7/8数据位，奇/偶/无校验，1/2停止位，RTS延时0～65535ms
- 支持协议：ASCII自由口、DF1全双工/半双工从站、DH-485（需AIC+）、Modbus RTU（ASCII模式自行编程实现）
- LED指示：Module Status / Backplane Transfer / Application Status / Serial Activity
- 工作环境：0～60℃（32～140℉），5%～95% RH 非凝露
- 认证：CE、UL/cUL Class I Div 2、RoHS、ATEX Zone 2（需核对批次）
- 随货附件：RJ45→DB9串口线×2、6英尺RS-232配置线、EDS文件
产品介绍

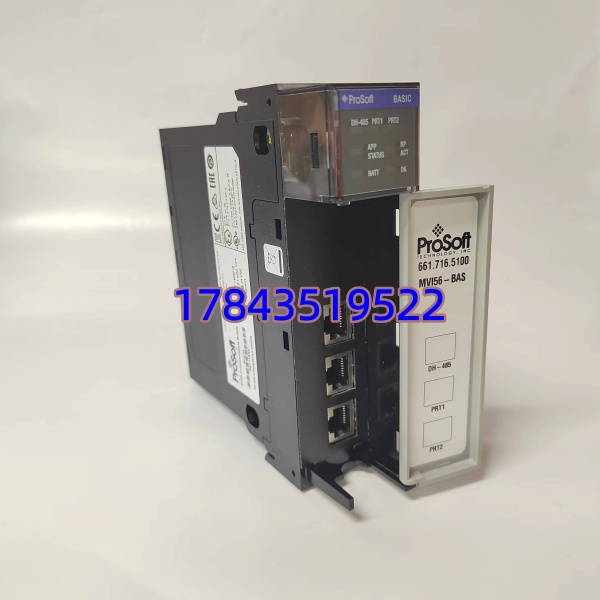

MVI56-BAS 是 ProSoft 专为 ControlLogix 机架设计的 BASIC 应用通信模块。它直接插在1756背板上被识别为I/O模块，内部跑 BASIC-52 解释器，可以原封不动移植老 SLC 500（1747-BAS）或 PLC-5（1771-DB）上写的 BASIC 串口通信程序——不用推倒重写成 Add-On Instruction。两个应用串口接条码扫描枪、称重仪表、老式温控器或DF1设备，通过梯形逻辑在 ControlLogix 与模块间交换整型/字数据块。
坦白讲，这模块现在主要用在老产线改造——原系统BASIC程序太复杂懒得重写，或者现场有只认ASCII/特定串口的专用设备，1756本身没有原生BASIC引擎，这就是解药。新项目如仅需Modbus RTU建议直接用 MVI56-MCM，成本更低。
应用场景与行业案例
痛点切入
我处理过一个老包装线——原SLC 5/04挂1747-BAS跟日本贴标机走私有ASCII协议，CRC算法嵌在BASIC里。升级ControlLogix后若不用MVI56-BAS就得把几百行BASIC翻译成ST或MSG指令，CRC校验极容易出错。插一块MVI56-BAS，老BASIC源文件略改端口号直接跑，当天恢复生产。
典型场景
- 食品饮料 — 旧贴标机/喷码机ASCII对接：ControlLogix直接继承SLC年代BASIC通信脚本，零重写。
- 医药 — 电子秤、检重仪串口采集：PRT口接RS-232秤，BASIC解析ASCII帧写入PLC数据区。
- 冶金 — 老式整流装置DF1半双工通信：MVI56-BAS作DF1从站与PLC-5风格设备对话。
- 水/废水 — DH-485现场设备（需AIC+）：将老楼宇/加氯机的DH-485数据桥入ControlLogix。
- 改造项目 — 1747-BAS/1771-DB程序迁移：保留原有逻辑，降低验证成本和停机风险。
真实案例
华东某啤酒厂灌装线，2003年建线用SLC 5/04 + 1747-BAS控制克朗斯贴标机通信。2019年ControlLogix升级，原BASIC程序含私有校验和重发机制约400行。集成商用MVI56-MNET试过，Modbus不支持私有帧格式，改ST写CRC折腾两周仍有偶发丢包。最终换，把1747-BAS源文件拷进CF卡微调OPEN/CLOSE语句适配新端口号，半小时调通，贴标机通信恢复正常。老师傅说：”早知道直接买这块，省两周加班。”
