产品详情

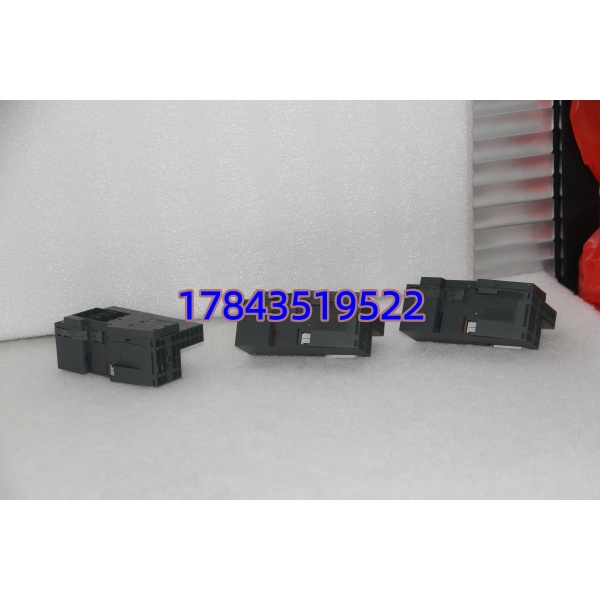

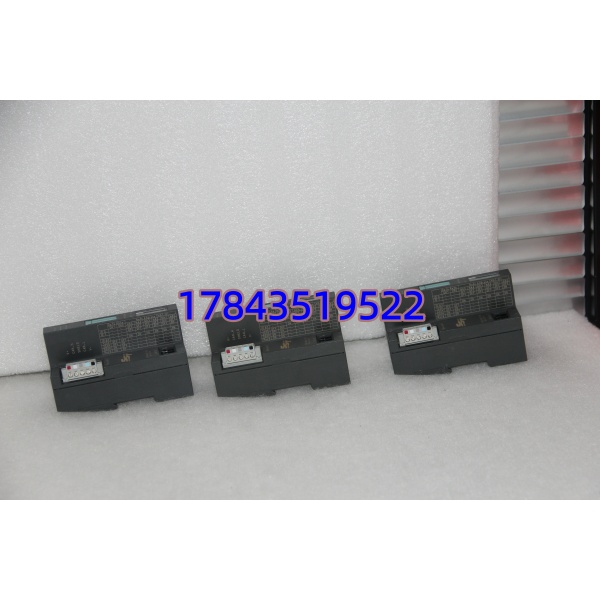

· 型号：5136-DNS-200S（等同 MVI56-DNS 标准版，200S=Std Temp/Std Coating）
· 品牌：ProSoft Technology（Rockwell Automation 旗下）
· 系列：MVI56 系列 — CompactLogix DeviceNet Slave Interface Module
规格参数
- 产品全称：ProSoft Technology MVI56-DNS DeviceNet Slave Communication Module for Allen-Bradley CompactLogix 1769 PLC Systems
- 适用机架：Allen-Bradley CompactLogix 1769 本地机架（1769-L3x/L2x/L1x CPU），需紧邻 1769 电源模块右侧或经 1769-PA2/PB2 供电确认槽位
- 通信协议：DeviceNet Slave（Slave/Server 模式，符合 ODVA DeviceNet Specification 2.0+）
- DeviceNet 接口：1× 5-pin 螺丝端子（CAN-H / CAN-L / Shield / V+ / V-），内置 120Ω 终端电阻可拨码启用
- MAC ID 设置：前面板旋转编码开关（0–63）或可通过配置软件写入（以开关为准优先级通常）
- I/O 数据容量：最大 64 字 Input（Master→Slave）+ 64 字 Output（Slave→Master），可按需裁剪减小报文周期
- 波特率：125 kbps / 250 kbps / 500 kbps（由 Master 设定，Slave 自动检测）
- 背板交互：通过 CompactLogix 背板映射至 Integer (INT) 数组标签（典型 2 个 16 字数组分别读/写，大小依配置）
- 状态指示：Module OK（绿）、Net OK（绿/红）、Error（红）、CAN Activity LED
- 配置软件：ProSoft Configuration Builder (PCB) — 免费下载，含 Sample .ACD (RSLogix 5000 / Studio 5000) 样例工程
- 供电：从 1769 背板取 5V DC，典型背板电流消耗 ≤400 mA（5V），不消耗 24V 现场电源（DeviceNet V+ 来自外部 DN 电源）
- 功耗：约 2.0 W
- 工作温度：0 ～ +60℃（标准版 200S；有 -W 宽温/Conformal Coating 版不同后缀）
- 尺寸（约）：35 × 132 × 117 mm（宽×高×深，单槽 1769 模块）
- 认证：CE、cULus、ODVA 认证标识（以实物标签为准）
产品介绍
5136-DNS-200S（即 MVI56-DNS 标准版）是解决”CompactLogix 要当 DeviceNet 从站”的老牌方案——原生的 1769-SDN 是 DeviceNet Scanner（主站），不能做 Slave，而很多场合（老 S7-300 CP342-2 做 Master、旧 Omron CJ 做 Master、第三方视觉系统做 Master）需要 CompactLogix 乖乖当 Slave 回传数据，这时候必须用 ProSoft 这款。数据通过背板映射到 Controller 标签的整数数组，梯形图直接 MOV 读写，不需要特殊 AOI（样例工程里有现成 UDT/AOI 可选）。
有一点要注意：这模块已 EOL，ProSoft 官方推荐替代是 MVI56-DNPS（新固件兼容 DNS 功能需核对）或迁移到 5380/5480 系列 + 1734-232ASC 等变通，但老线 MRO 基本还是原样替换。换新模块后需用 PCB 软件重新下配置（或读原模块 Flash 配置上传），MAC ID 拨码跟旧件一致就行，Controller 程序不用改——这是最大好处。
应用场景与行业案例
我在现场遇到最典型的是：包装线 CompactLogix 要被老 S7-300 CP342-2（DeviceNet Master）轮询产量/配方数据，原生 1769-SDN 做不了 Slave，加一块 5136-DNS 解决。某天模块 Net OK 灯灭、Module OK 闪——CAN 收发器打坏（通常 DN 电源地不共地引入共模电压），换件恢复。
典型场景：
- CompactLogix 作为 DeviceNet Slave 接入第三方 Master 网络——S7-300 CP342-2 Master、Omron CJ1W-DRM21 Master、旧 AB PLC-5/SLC 做 DN Master 时数据交互。
- 产线分步改造兼容——新 CompactLogix 区保留原 DeviceNet Slave 地址给旧 Master 系统读取，避免改上位主站组态。
- 试验台/测试工位——模拟 DeviceNet Slave 设备供 Master 开发调试（ProSoft 可做 Slave 仿真）。
- MRO 紧急备件——老 CompactLogix 线 DNS 模块失效时代换，注意同后缀（200S 标准 / -W 宽温涂层）匹配现场环境。
真实案例：
华南某饮料灌装线，S7-400H 通过 CP443-5 + CP342-2（DN Master）读四台 CompactLogix 1769-L35E 的灌装头计数（Slave I/O 32 字）。某台 DNS 模块受附近新装变频柜感应打坏 CAN 口，Net OK 灭。库房有测试过拆机 5136-DNS-200S，断电拔出旧模块（注意 1769 机架钥匙开关切 Program/Off 或断机架电源），插入新模块，MAC ID 拨码与原件同（拨码 12 对应十进制 12），上电 Module OK 绿后约 10 秒 Net OK 绿——Master 重新建立 I/O 连接，RSLogix 5000 在线监控标签值恢复正常。未动 Controller 程序。唯一提醒：ProSoft 配置软件 PCB 建议存档 .psc 文件，下次换件直接 Load→Download 省时间。
常见问题解答 (FAQ)
Q1：和 AB 原厂 1769-SDN 有什么区别？能互相替代吗？
不能互替。1769-SDN 是 DeviceNet Scanner（主站），扫描从站并管理 I/O；5136-DNS-200S 是 DeviceNet Slave（从站），只响应 Master 轮询。两者功能正交——若你系统需要 CompactLogix 当 Slave 就必须用 ProSoft DNS，原厂 SDN 做不到。混插槽位都可但固件/组态完全不同。
Q2：支持热插拔吗？CompactLogix 机架能带电拔插？
1769 机架模块原则上不支持热插拔。带电拔可能致 CPU 进入 Fault（尤其若模块在 I/O 扫描表中），建议切 Program 或断机架电源再更换。参数存在模块 Flash 里可通过 PCB 软件备份/恢复，Controller 标签映射不变换完自动重连。
Q3：配置软件在哪下？需要授权狗吗？
ProSoft Configuration Builder (PCB) 官网免费下载，MVI56-DNS 配置不需加密狗（部分高级协议模块要）。建议同时下载对应 Sample Code (.ACD for RSLogix/Studio 5000)。配置保存为 .psc 文件，换模块可用”Upload from Module”读原配置或 Download 写新模块。
Q4：DN Master 连不上/Net OK 不亮怎么查？
按顺序：① MAC ID 不与网络上其它 Slave 冲突且 Master 组态里 Slave 地址包含此外 ID；② 波特率 Master 设的（125/250/500k）Slave 自动侦测但需确认线上终端电阻（120Ω）只在两端闭合；③ CAN-H/CAN-L 未反接且 DN 电源供电正常（模块自身不从 DN 取电但总线需外部 24V DN PSU）；④ ProSoft 配置里 I/O Size（字长）与 Master 侧 Consumed/Produced 大小匹配——最常见坑是 Master 侧配 32 字但 DNS 默认 64 字或反之，需 PCB 里改后重下配置。
