描述
产品详情

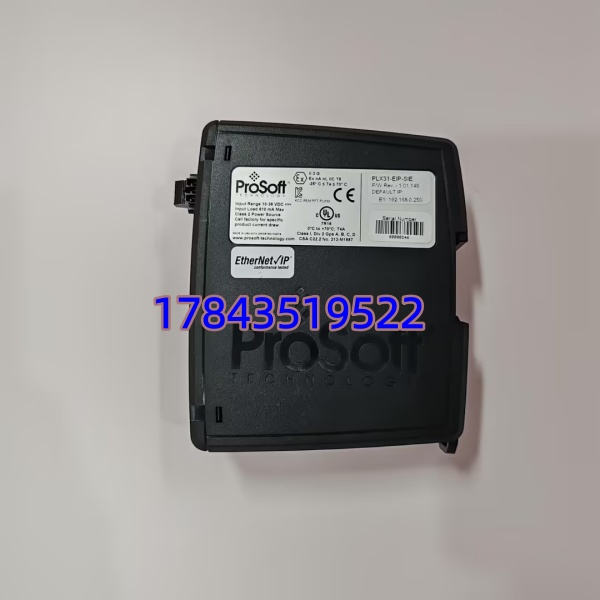

· 型号：PLX31-EIP-SIE
· 品牌：ProSoft Technology（Belden / Hitachi Group）
· 系列：ProLinx PLX31 Series — EtherNet/IP to Siemens S7 TCP Gateway
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ProSoft Technology (Belden Inc. / Hitachi) |
| 型号 | PLX31-EIP-SIE（EtherNet/IP to Siemens S7-300/400/1200/1500 Gateway） |
| 产品类型 | Stand-alone Industrial Protocol Gateway (Multi-port) |
| 上行网络 | EtherNet/IP — 可作为 EIP Adapter(Server) 或 Initiator(Client/Explicit Msg) 与 Rockwell CLX/CPLX 通信 |
| 下行网络 | Siemens S7 TCP (ISO-on-TCP via port 102) — 支持 S7-300/400 (S7 Communication) & S7-1200/1500 (S7-Comm Plus 部分功能映射) |
| 以太网端口 | 2 × 10/100 Mbps RJ45（独立 MAC，可分属不同子网/VLAN，Auto-MDIX） |
| 最大数据映射 | 典型 5000+ 寄存器(Word) 双向映射（具体以 ProSoft Configuration Builder PCC 软件限制为准，常见 2048 R/W 区） |
| 配置软件 | ProSoft Configuration Builder (PCB / 现 ProSoft Configuration Software) via Web 或 USB |

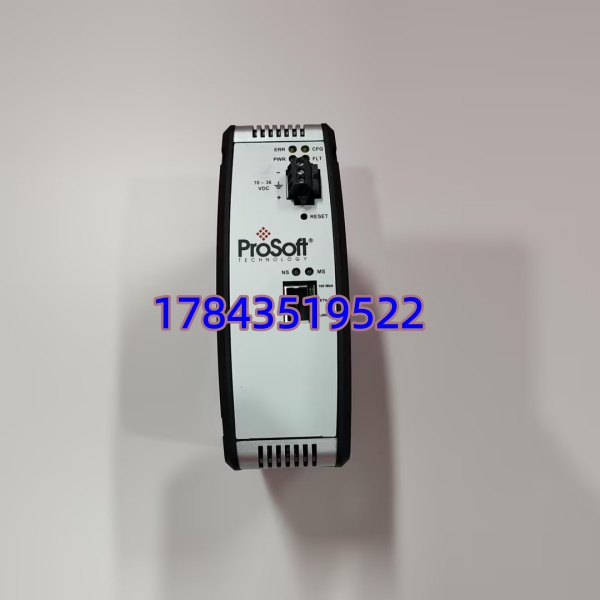

| 诊断 | 前面板 LEDs（Pwr / Com A / Com B / Err）+ 内建 Web Server 诊断页 |
| 供电 | 24 VDC ±10%（典型 3W，端子块或 barrel jack 依版本） |
| 安装方式 | 35mm DIN 导轨（EN 50022） |
| 工作温度 | -25～+60℃（工业级），存储 -40～+85℃ |
| 湿度 | 5%～95% RH，非凝露 |
| 认证 | UL 508 / CE / FCC Part 15 Class A / RoHS |
| 固件升级 | 通过 Web 界面或 PCB 软件（.efw 文件） |
| 配套件 | 24VDC 电源、以太网线缆、ProSoft Configuration Builder 软件（免费下载） |
| 停产状态 | PLX31 系列处 Mature/Active 支持，特定后缀仍可订；ProSoft 推 newer gateway 系列但 PLX31 仍常用 |
产品介绍
混过 AB ControlLogix 要读 Siemens S7-400 数据吧——没原生驱动时要么写 MSG 指令要么加这位”翻译”：PLX31-EIP-SIE 一端扮 EtherNet/IP 适配器让 CLX 周期性 Implicit I/O 读/写，另一端发起 S7 TCP 读 S7-400 DB/Marker/PIW 区，双向映射你配好的寄存器表。严格来说它不做路由不做交换机功能，两网段物理可隔 VLAN——这对新老产线异种 PLC 互联（如美系主线+欧系辅助设备）是省掉写 CIP-to-S7 自定义代码的捷径。现场实测发现早期固件(<v3.x) S7-1200/1500 优化块访问(Optimized Block Access) 开启时映射需改用绝对地址或关优化，这坑配完必测。
从库存视角属 B→A 类（视互联关键性）：网关坏了两套 PLC “失联”但各自可独立运行（视设计），若互联用于原料配比/联锁数据则缺它直接产线降负荷。ProSoft 仍列成熟支持未 EOL，但特定固件版渠道 NOS 与翻新品少（基本全新），建议按每对异种网关节点数备 ≥1 块冷件（可跨同类节点共享），到货必须上电跑 PCB 配置向导验两网口 Link+示例 S7 读测试——翻新品少见但固件不匹配现场很耽误事。
应用场景与库存策略
网关故障表现：AB 侧看 EIP 连接 “Timed Out”/S7 侧无数据刷新，Web 页 Com A/B LED 不亮或 Err 常亮，两 PLC 数据冻结但各自本地逻辑多照跑（除非互联数据参与联锁跳车）。
- 汽车/食包/冶金 — Rockwell ControlLogix/CompactLogix ↔ Siemens S7-300/400 辅助线数据交换（配方/统计/追踪）：非它不可因需原协议映射功能，建议按网关节点数每 3～4 节点备 1 块冷备（防静电袋+干燥柜存），多线可共享应急；若互联参与安全联锁建议 1:1 冗余或双网关（少数高端应用）。
- 老厂延寿保留 AB+Siemens 混合架构 — 不升统一平台：若短期不计划统一 PLC 品牌建议新购带序列号全新带 PCB 配置样例备份，拒收不明固件版——S7-1200/1500 新固件要求网关固件 ≥某版本（以 ProSoft Release Note 为准）。
- 替代方案提示：新项目可考虑 Rockwell 1585 加 3rd-party AOI 或 Siemens 自带 PN/PN Coupler（如两边均为 Siemens），AB↔S7 也可用 Anybus X-gateway 或软件 Kepware — 但 现场已验证配置不建议贸然重选型改映射增加调试风险。
- 库存分类：归入 B类升A类（若互联数据参于联锁/配方关键控制），安全库存 SS=1（全厂异种网关共享），呆滞预警 7 年（延寿期消耗），大修改造或网络架构统一时优先消耗。
真实案例：华东某汽车总装 2021 年，Body Shop(AB ControlLogix) ↔ Paint Shop(Siemens S7-400) 通过 -EIP-SIE 交换车身跟踪号——某日跟踪号冻结，Paint Shop 按上次值继续喷但 Body Shop 报”Paint Data Timeout”转手动匹配。查为机柜检修误碰 24V 端子网关掉电重启后 EIP 连接未自动 Re-connect（旧固件 v2.5 需手动 Enable）——重启网关恢复。库房按建议备有同型号，到货预先用 PCB 软件升到 v4.x（支持 Auto-Reconnect）封存。若没备件等调货代理报 3–5 工作日——该线停 2h 影响节拍损失约 ¥18 万。异种协议网关是跨品牌数据 SPOF——留 Buffer，到货核固件版+S7-1200/1500 兼容性。
