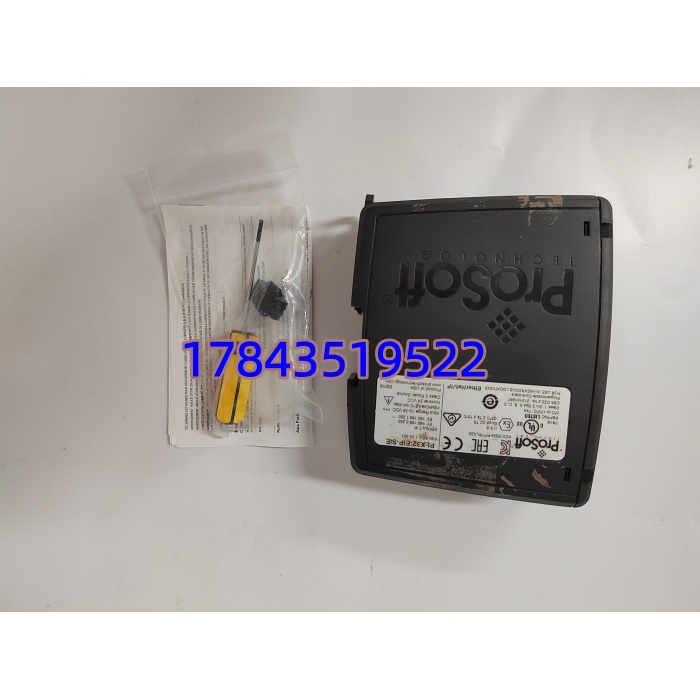

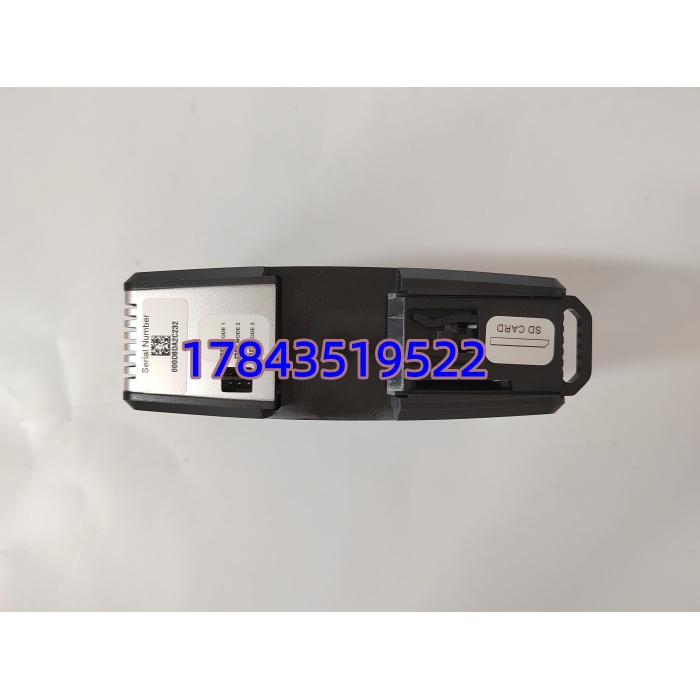

产品详情
· 型号：PLX32-EIP-SIE
· 品牌：ProSoft Technology（Belden 集团）
· 系列：PLX32 Platform — EtherNet/IP to Siemens S7 Industrial Ethernet Gateway Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PLX32-EIP-SIE |
| 制造商 | ProSoft Technology (a Belden Brand) |
| 产品类型 | EtherNet/IP ↔ Siemens S7 Industrial Ethernet Protocol Gateway (Stand-alone Module) |
| 适用场景 | AB ControlLogix/CompactLogix ↔ Siemens S7-300/400/1200/1500 数据交换；新老产线混用 MES 集成 |
| 网络接口 | 2× 10/100Base-TX RJ45（独立端口：Port A = EtherNet/IP side, Port B = Siemens S7 side；支持 Auto-MDIX） |
| EtherNet/IP 侧功能 | Explicit Message (Class 3) Client/Server；Class 1 I/O Adapter（Consume/Produce Tag 或 Generic I/O Assembly），最大 I/O 连接依 FW 典型 ≤400 Byte In + 400 Byte Out |
| Siemens S7 侧功能 | S7 Communication (S7-300/400 PUT/GET/FB14,FB15)；S7-1200/1500 通过 PG/OP Communication 或 S7-Comm-Plus（依 FW Ver.，早期需确认 1200/1500 支持矩阵） |
| 数据映射 | 可配置 Data Table Blocks（典型 500～5000 寄存器 Words 依 FW），支持 INT/DINT/REAL/BOOL 数组映射 |
| 配置方式 | 内建 Web Server + ProSoft Configuration Software (PCPS — ProSoft Configuration Utility，免费下载)，支持 .cfg 文件导入导出及固ware 升级 |
| 状态指示 | 前面板 PWR / FAULT / NET A(Link/Act) / NET B(Link/Act) / APP Active LED |
| 诊断 | Web 页显示连接状态、错误计数、S7 侧 DB 号/Area 访问结果、EIP I/O Conn Status；支持 SNMP Trap(部分 FW) |
| 供电 | 12–24 VDC ±10%（接线端子或可选 DC 插头），典型功耗 < 4 W |
| 安装方式 | 35 mm DIN 导轨 (EN 60715)，可面板安装 |
| 工作环境 | 工作 -25℃～+70℃（部分资料标 -20～+70℃），存储 -40～+85℃，湿度 5%～95% 非冷凝 |
| 防护/认证 | IP20（柜内），CE / UL / cUL / FCC Part 15 Class A / RoHS |
| 物理尺寸 | 约 114×75×37 mm (H×W×D，含端子) |
| 停产状态 | PLX32 系列部分进入 Product Phase-out / Limited Availability 依 Belden 区域公告；市面 NOS + 拆机测好流通 |
产品介绍
在汽车焊装线碰过——老 S7-400 主控 + 新增 AB CompactLogix 安全区，原设计硬接线 120 点多耗时，后来加一台 PLX32-EIP-SIE 把焊钳夹紧力/节拍数据映射到 Logix 标签，省掉两周硬接线校线。（严格来说它不是交换机也不是普通串口网关——是应用层协议翻译器，内部跑定制 OS 做 EtherNet/IP Class 1 I/O 封装 ↔ S7 Comm PDU 映射；若现场 S7 侧用 ISO-on-TCP (RFC1006) 而非 S7 Comm 原生口、或需要 Profinet⇄EIP 则得选 -PN-EIP 而非本型号。另外采购常忘要配置备份——这东西”智商”全在 .cfg 文件里，没配置文件新模块变砖直到你 PC 连上重灌，必须随备件存档最近 .cfg + FW 版本号。）
-EIP-SIE 是混网产线”低成本解耦器”——没了它 AB 与西门子 PLC 无法直接对话，要么回到硬接线（点数多不现实）要么加 OPC 中转 PC（单点故障+维护成本），网关故障直接导致跨系统数据断链可能迫使工艺降级运行。从 TCO 看单价适中但影响跨系统联锁，属 B 类偏 A 类关键通讯备件；ProSoft 部分区域进入 Limited，原厂交期曾见 12～20 周，建议按在役网关数量 N 备 N+1（最少 1 件冷备），配置文件 .cfg 同步版本控制备份。
应用场景与库存策略
协议网关挂掉表现：AB 侧看 S7 数据全零或 Last Scan 冻结、S7 侧收到无新命令——汽车焊装/食品灌装线多 vendor 混用场景可能逼停整线或部分功能区，而原厂进口交期波动大，二手 NOS 鱼龙混杂。
- 汽车/零部件 焊装/总装线(AB + Siemens 混用 PLC) → -EIP-SIE 映射焊钳/滑橇状态 & 车型代码 → 非它不可因原设计取消硬接线且无 OPC 服务器 → 建议：按在役网关总数÷2 向上取整最少备 1 件冷备（同 HW Ver.），重要连线备 N+1；.cfg 文件存入 CM 系统按版本号管理
- 食品/制药 包装联动线(老 S7-400 主控 + 新增 AB 贴标/码垛) → 非它不可因只网关支 S7 Comm ↔ EIP Class 1 → 建议：如有在役立即核查 Belden Lifecycle 公告做 Last-time-buy 1～2 件封存，确认 FW 支持现场 S7-1200/1500(如有)
- 冶金 酸洗/连退 老 S5/S7-400 与新建 AB 过程机接口 → 非它不可 → 建议：至少备 1 件，大修做 Web Diag 截图存档(Base IP/Mapping 摘要)
- 新建项目技改 仍可选购最新 (32-PN-EIP 若方向反过来) 注意 FW 版；若全厂统一 PLC 品牌可避开网关 → 建议新采同步索要最新 FW 及 config utility，到货先灌现场模板 .cfg 做 Port A/B Link 灯验证再封存
真实案例：
华南某合资车企焊装车间 2021 年改造新增 AB 安全 PLC 区，原 S7-控通过 2 台 交换车身识别码及夹紧反馈。其中一台网关运行中 NET B(S7侧) Link 灯灭——查为车间清洗液渗入柜顶未密封穿线孔致端口 PCB 轻微腐蚀，重新清洗烘干暂恢复但不稳定。库房无网关备件（按 IT 类 C 类未设库存），临时拆非关键旁路线区暂用（降为硬接线旁路模式损失部分数据）延误 5h。向 ProSoft 授权代理调 NOS 件（FW v4.x 支持 S7-1200 也向下兼容 S7-400）测试 OK 入库，EAM 标记 A 类并要求 .cfg 备份与 GW IP/Mapping 参数纸质+电子版双存档。教训直白——协议网关不像交换机有通用替代，配置在文件里不在硬件里，没备件+没配置文件=现场重配耗时倍增。
