描述
产品详情

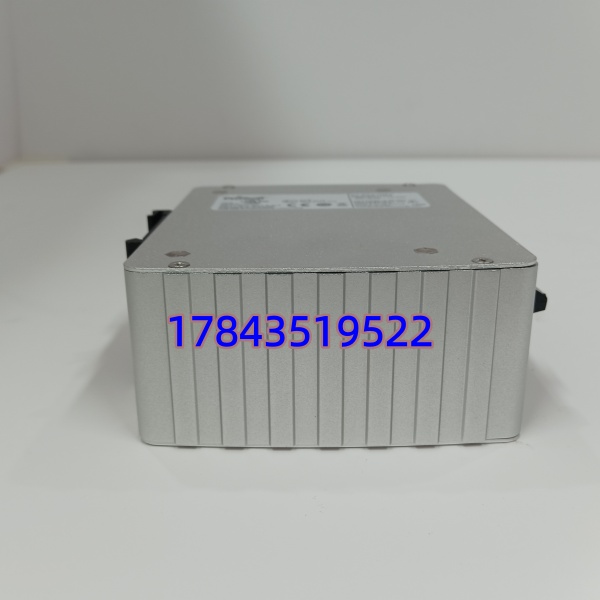

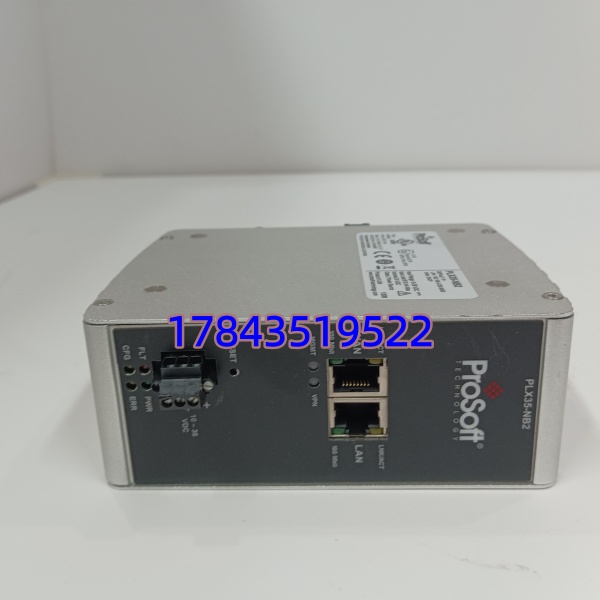

· 型号：PLX35-NB2
· 品牌：ProSoft Technology（Belden）/ Contemporary Controls 平台
· 系列：PLX35 Multi-Protocol Gateway
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | PLX35-NB2 |
| 产品类型 | 工业以太网—串口 多协议网关 / 网桥（Gateway & Bridge） |
| 以太网端口 | 2 × 10/100Base-TX RJ-45，Auto-MDIX，支持端口切换（Hub/Switch mode） |
| 串口 | 4 × DB-9（软件可选 RS-232 / RS-485 / RS-422，典型用 COM1/COM2 做 Modbus RTU） |
| 支持协议 | Modbus TCP（Server/Client）、Modbus RTU/ASCII（Master/Slave）、EtherNet/IP Adapter（Class 3 显式消息 + I/O 轮询，依固件版本）、DF1（部分固件）、RAW Socket Tunneling |
| 最大 Modbus 从站 | 典型 ≤ 32 个串口 RTU 从站（依映射表深度） |
| 数据映射 | 可配 Holding/Input Register、Coil 映射至 EtherNet/IP I/O 数据或 Modbus TCP 寄存器 |
| 配置方式 | 内置 Web Server（HTTP），也可通过 ProSoft Configuration Software / CCW 导出 .csv |
| 安全特性 | 用户密码、端口禁用、HTTPS（部分 FW 版）、MAC 地址过滤 |
| 供电电压 | 24 VDC（允许 12–48 VDC 依具体版本，常见 24 VDC ±10%） |
| 功耗 | ≈ 4–6 W |
| 指示灯 | PWR / RUN / ERR / Link/Act per port & COM |

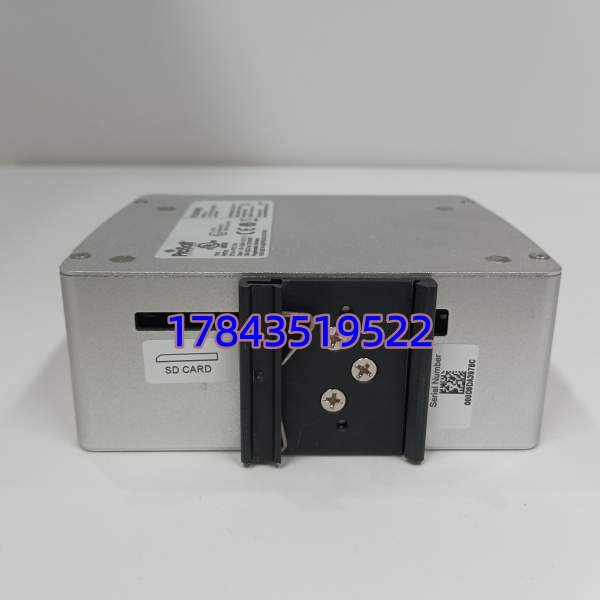

| 安装方式 | 35 mm DIN 导轨（TS-35），壁挂可选 |
| 防护等级 | IP30（塑料外壳，柜内安装） |
| 工作温度 | 0℃ ～ +60℃（标准工业级） |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5% ～ 95% RH（无凝露） |
| 典型尺寸 | ≈ 115 × 72 × 38 mm（H×W×D，含接头） |
| 认证 | CE / FCC / UL 508 / RoHS |
产品介绍
污水处理或老装置改造最常卡在”现场十几台智能仪表只有 RS-485 Modbus RTU，新 DCS 只有 Ethernet 口”——加 PLC 串口模块贵又占槽位。PLX35-NB2 就是为这种场景生的：四个 DB9 串口各挂一串 RTU 从站，网关把寄存器映射成 Modbus TCP 或 EtherNet/IP Adapter Tag，上位系统当普通以太网设备扫，不用改现场布线。两个 RJ45 口带内置交换可串进控制网或做独立网段隔离，调试时笔记本直连 Web 页配映射表，直观得多。
现场实测发现它做 Modbus TCP⇄RTU 桥时延迟通常在 10–30 ms（依轮询从站数），对慢变过程量（流量/液位/温度）完全够；但如果是高速运动轴闭环位置就别指望它——这不是运动控制网关。采购提醒：ProSoft 后期将 PLX35 部分功能整合进 PS-Gateway 系列，NB2 仍在产但特定协议许可（如 EtherNet/IP Scanner 高阶功能）可能需确认固件授权，下单问清是否含全套协议许可。
替换与升级建议
✅ 直接替换
- PLX35-NB2（同硬件版本，固件兼容且含所需协议许可）——完全互换，断电拆旧、记录 IP/MAC 与映射表（建议导 .csv 备份）、新机导入配置恢复即可，约 10–15 分钟。注意记录原 IP 避免地址冲突。
⚠️ 软件兼容（需改配置/核对）
- ProSoft PS-Gateway 系列（如 PS-MCM-2MES / PS-EG-MOD 等）——功能可覆盖 NB2 但配置软件不同（ProSoft Configuration Software 新版），需重新建映射表或导入备份转换，物理安装尺寸接近 DIN 轨兼容，属向上替代路径，有少量工程配置工作量。
- Contemporary Controls BASremote（同硬件不同固件品牌）——刷 ProSoft 固件可变为 -NB2 功能，但需原厂/供应商提供正确固件映像，不建议现场自行折腾除非确认来源可靠。
❌ 硬件不兼容
- ProSoft MVI 系列模块（如 MVI56-MCM 用于 ControlLogix 槽位）——这是背板槽位模块不是独立网关，物理与用途能代替 。
- 普通以太网串口服务器（MOXA NPort 等）——只做 TCP-COM 隧道不做 Modbus 寄存器映射/EtherNet/IP Adapter，若 DCS 要求 EIP 或 Modbus TCP 寄存器映射则不能简单互代。
买拆机件一定让商家通电进 Web 页截 Firmware Version 及 Serial Number——现场碰到过配置 Flash 扇区写满坏块导致无法保存映射表，看似正常实则一断电配置全丢。
常见问题解答 (FAQ)
这网关能把 RS-485 仪表直接变 EtherNet/IP 从站让 ControlLogix 扫吗？
可以。 支持 EtherNet/IP Adapter 模式，在 Studio 5000 里建 Generic Ethernet Module 指 EDS（ProSoft 官网下），映射表把串口 RTU 寄存器挂到 Input/Output Assembly 里，ControlLogix 周期性 I/O 刷新读取。
支持几个串口从站，最长轮询周期多少？
典型最多配 32 个 Modbus RTU 从站（实际建议 ≤ 16~20 个保证扫描周期），轮询间隔可配，总更新时间 = 单从站响应时间 × 从站数，慢变过程量通常无压力。
两个网口能直连上位机和接交换机吗？
都能。常见接法是 Port 1 接控制网交换机、Port 2 接笔记本/调试口或串联下级设备（内置 2 口交换），也可设不同 VLAN（依固件支持程度），Auto-MDIX 自动翻转不用交叉线。
