描述
产品详情

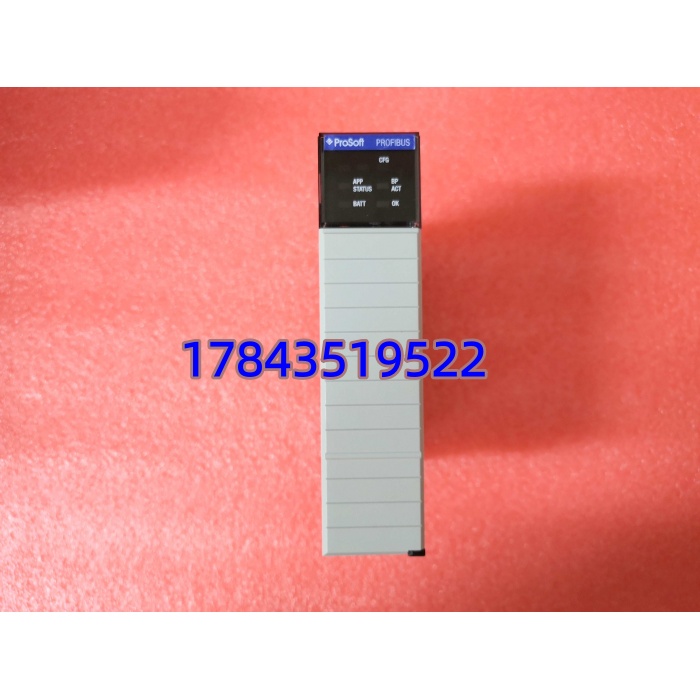

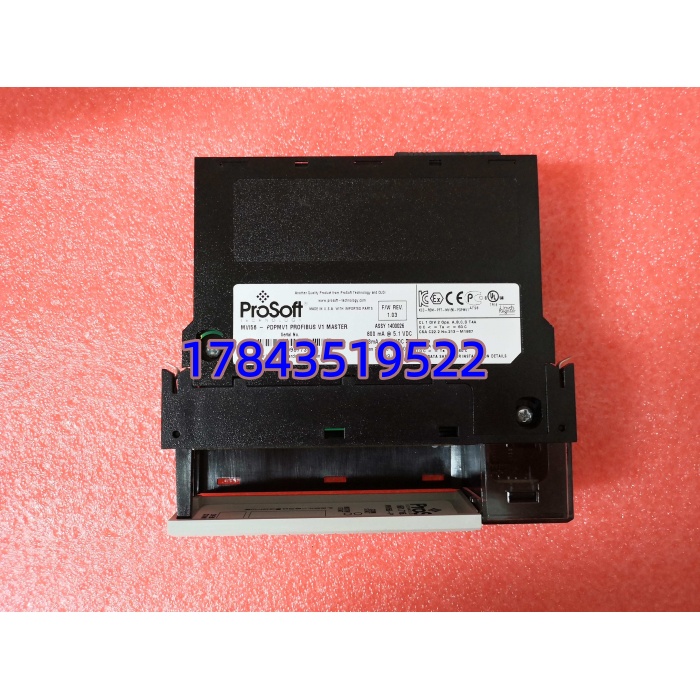

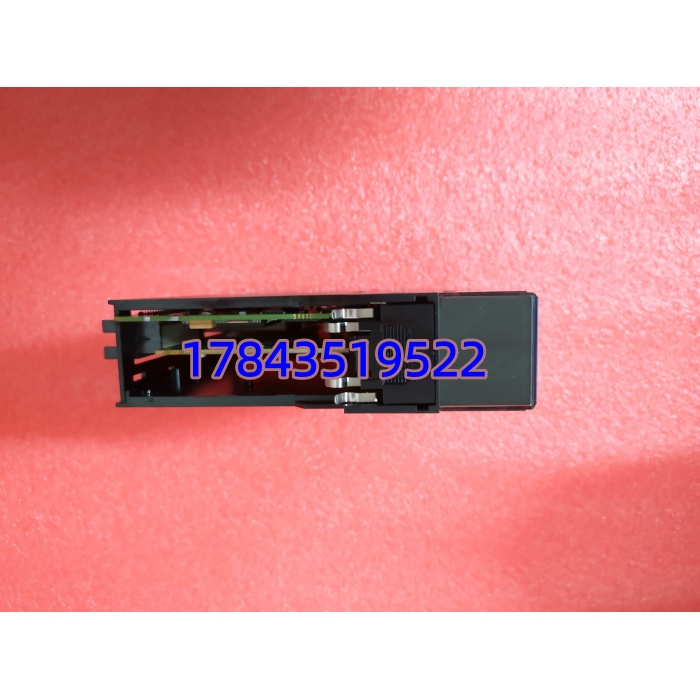

· 型号：MVI56-PDPMV1
· 品牌：ProSoft Technology（现 Hitachi Energy / ABB 过程自动化分销体系）
· 系列：MVI56 (MV56 form factor) — Allen‑Bradley ControlLogix 1756 兼容智能通讯模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ProSoft MVI56-PDPMV1 Profibus DP Master/Slave Communication Module for ControlLogix |
| 目录号 (Catalog) | MVI56-PDPMV1（Classic 版；增强版为 MVI56E-PDPMV1，注意区分） |
| 适用机架 | Rockwell Automation Allen‑Bradley 1756 控制机架（1756‑Axx 电源 + 1756‑CNx 背板），槽位任意 |
| 背板接口 | 1756 机架专用 high‑speed backplane（与 1756‑L6x/L7x/L8x CPU 通过 Produced/Consumed Tag 或 I/O Image 交互） |
| 现场总线协议 | Profibus DP V0（ cyclic data exchange ）及 DP‑V1（Class 1/2 MSD Read/Write），Master 或 Configurable Slave |
| 最大从站数 | 125 个 DP Slave 地址（实际受扫描周期与数据映像大小限制，典型 32~64 从站实用） |
| 波特率 | 9.6 kbps ~ 12 Mbps（自动协商，典型现场 1.5M/3M/6M 依距离） |
| 物理接口 | 1×DB9 Female（RS‑485 半双工 A/B/SHLD），可选外置 Profibus 光耦（ProSoft / Siemens 兼容） |
| 数据映像 | 输入/Output Data Block 各最大 244 Byte / Slave（Master 模式），可通过 PCB 配置 Cyclic I/O 与 acyclic service |
| 配置软件 | ProSoft Configuration Builder (PCB) — 导入 GSD 文件生成 .CFG 下载至模块 |
| 状态指示 | MOD (Module Health)、APP (Application Run)、NET (Profibus Activity)、ERR LED + 每端口 Link/Act |
| 供电要求 | 由 1756 背板供给 +5VDC（典型耗电 ≈ 650~800 mA），无需外部电源 |
| 热插拔 | 支持（1756 机架在线插拔——建议先确认 ControlLogix 任务无关键周期依赖或做 Minor Fault 预案） |
| 安装方式 | 标准 1756 机架槽位，单槽宽 |
| 工作温度 | 0 ℃ ～ +60 ℃（商业级） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 认证 | CE、UL 508 / cULus、KC、RoHS（后期批次） |
| 尺寸(约) | 1756 标准模块尺寸 32mm W × 140mm H × 115mm D（单槽宽） |
| 重量(约) | 0.18～0.23 kg |
| 兼容 CPU | ControlLogix 5550/556x/557x/558x 系列（Logix5000 v16+ 推荐，早期 v13+ 有限支持） |
产品介绍
（A 场景痛点切入）在某个汽车焊装线碰到过一桩恼人的事：1756 机架 – 突然 NET 灯灭、MOD 闪红——现场 Siemens 驱动柜 30 多台 G120 变频器 DP 从站全掉”Connection Timed Out”。量 DB9 口 A/B 波形有但模块内部 DP‑ASIC 不响应，确认模块老化失效。这条线 AB ControlLogix 做主站管全车间 Profibus DP 变频器——它一挂整条焊装线停线，每条车型节拍损失五位数量级。
ProSoft 老款 系列部分规格已入 EOL/LTB 窗口，- Classic 靠渠道尾货偶现交期 6~20 周波动。按 ABC 分类属 A 类——建议每套含 Profibus 主站 的 1756 机架按在线模块数 ⌈N/3⌉或全厂最低 ≥1 件经测冷备（含已烧写 .CFG + GSD 包备份）。TCO 里持有成本几千块，整线 DP 全掉重启+排查轻松耗半班——Buffer Stock 是纯 ROI 决策。
应用场景与库存策略
故障后果：ControlLogix 失去与所有 DP 从站（变频器/远程 IO/智能阀门岛）通信→驱动设备跳 Fault 或输出保持最后值→焊装/涂装/造纸连退线整段停线。常见于混用 Rockwell 控制器+Siemens/其它欧系 DP 从站的汽车、冶金、造纸、包装线。
- → 建议按在线 模块数每 3~4 块备 1 件经测冷备（含同版本 PCB 工程 .CFG + GSD 文件归档备份），密封防静电袋保存，每 2 年上机架做热插拔点检确认 MOD/NET LED 正常。
- 冶金连退/镀锌线辅助传动 DP 区（1756 主站带多段 DP 远程 IO）→ 非它不可（AB 原生 1756‑SC/IF 模块不支 Profibus DP Master）→ 关键控制柜建议按机架数 25%~33% 池化持有或确认供应商 VMI。
- → 建议单机各留 1 件或按机台数 20% 备货，遇 EOL 公告按
(在线块数×年故障率估1~2%×剩余寿命)+安全余量LTB。 - 老厂延寿无升级预算（Logix5000 v16~v20 老项目）→ MVI56E 增强版固件可能要求更高 Logix 版本——老项目l 保向下兼容，勿盲目升 E 版致配置不识别。
真实案例：华东某合资车企焊装车间，1756‑L63Sl 带 36 台 Siemens G120C DP 从站。投运第 8 年梅雨季某日 MOD 闪红/NET 灭——重启暂恢复次日彻底死掉（背板枚举正常但 DP ASIC 无响应）件 尾货调香港 3 周起。临时拆另一停线技改预留机架同型号救急恢复，停线 5h 损失约 ¥40 万。事后业主按全线 5 块在线 系列采购 2 件经测冷备（含 .CFG 镜像备份）+ 建 GSD 文件版本管控——再未因此趴线。
