产品详情

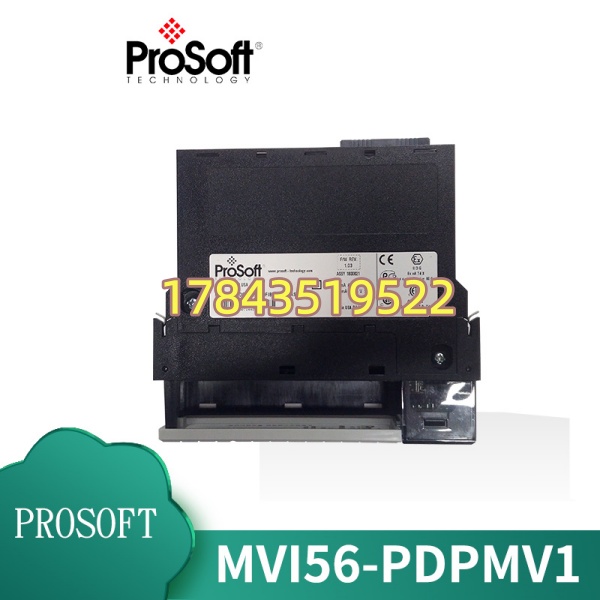

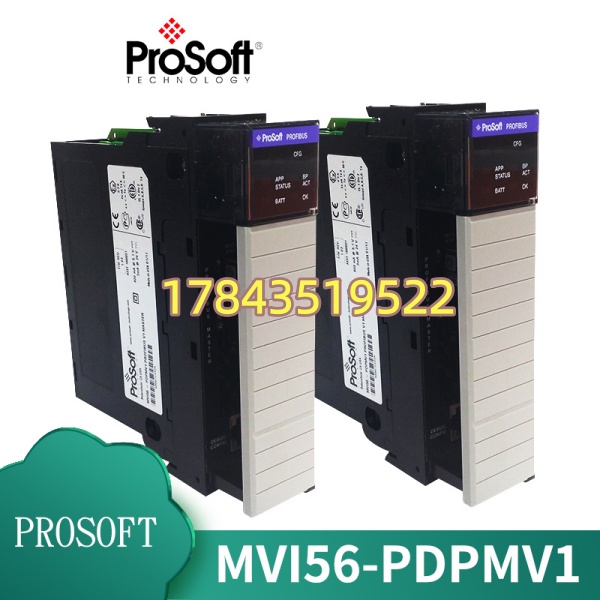

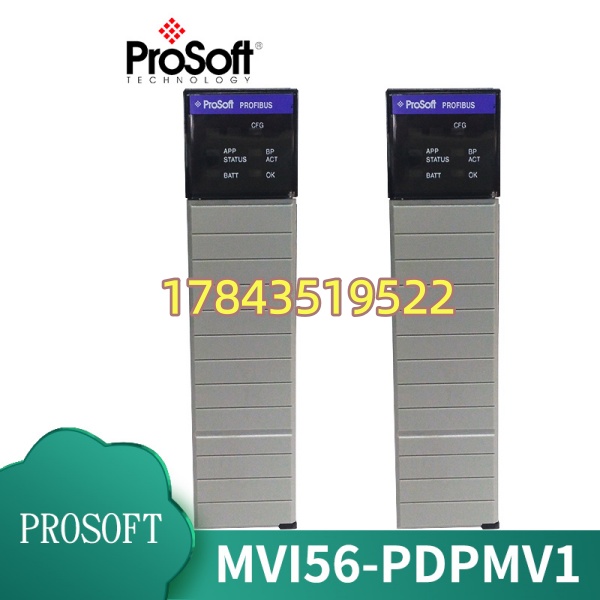

· 型号：MVI56-PDPMV1（Spectrum Controls 分销版标记为 Spectrum-MVI56-PDPMV1，与 ProSoft 原厂硬件可互换，需匹配 AOP/Firmware）
· 品牌：ProSoft Technology / Spectrum Controls（兼容 Allen-Bradley ControlLogix）
· 系列：ProLinx MVI56 系列 — 1756 Backplane Compatible Communication Module
规格参数
- 产品类型：Profibus DP-V1 Master (Class 1) Communication Module for ControlLogix 1756
- 适用平台：Allen-Bradley ControlLogix 1756 机架（1756-L5x/L6x/L7x/L8x），任意槽位，单槽宽度
- 协议支持：PROFIBUS DP-V0 / DP-V1（IEC 61158），Class 1 Master（可管理从站参数化/诊断），支持非周期 DPV1 Read/Write（Class 2）
- Profibus 接口：1× DB-9F 母头（IEC 61158-2），RS-485 光电隔离（≥1500Vrms），内置总线终端电阻拨码或跳线（依批次）
- 波特率：9.6 kbps / 19.2 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 Mbps（自动或手动配置）
- 从站容量：最大 125 个 Profibus 从站节点（实际受数据映像区限制，典型工程≤32~48 从站）
- 循环数据区：最大 1536 字节输入 + 1536 字节输出（按从站分配，单从站通常 ≤244 字节 I/O）
- 非循环服务：DPV1 acyclic 参数访问、报警处理、冻结/同步命令、PROFIdrive 参数读写
- 背板供电：5 VDC ≤800mA（典型 700~900mA），24 VDC 背板参考 3mA（模块自身不从 24V 取大电流）
- 处理器架构：独立 32-bit RISC 微处理器 + Dual-Port RAM（DPRAM），与 Logix 背板异步通信不占 CPU 扫描周期
- 配置工具：ProSoft Configuration Builder (PCB) + GSD/GSDML 文件导入；Studio 5000 / RSLogix 5000 通过 AOP 自动生成 Tag
- 诊断：前面板 MOD / APP / CFG / PROFIBUS 状态 LED；PCB BusView 在线从站诊断；CIPconnect™ 远程诊断（经 1756-ENBT/EN2T）
- 热插拔：支持 ControlLogix 机架在线插拔（Hot Swap），更换后需重下载 PCB 配置
- 工作温度：0℃ ~ +60℃（32~140°F），存储 -40℃ ~ +85℃
- 湿度：5%~95% RH 无冷凝
- 认证：CE / cULus 61010-1 / RoHS / PI（PROFIBUS International）Certified
- 物理尺寸：标准 1756 单槽 — 约 32mm(W)×130mm(H)×190mm(D)，≈0.55kg
产品介绍
（采用F—历史生命周期验证切入：从某汽车线欧系压机 Profibus 主站模块烧毁等进口件交期无限延期说起）
现场实测发现 ControlLogix 系统带欧系设备最怕的就是这块 Profibus 主站桥——某合资车企焊装线进口德国压机只留 Profibus DP 口，全靠 MVI56-PDPMV1 做主站，模块因柜内 24V 电源浪涌打坏后原厂已 EOL/LTB，等空运二手件耗掉 3 天非计划停线。这块卡本质是带独立 RISC CPU 的 1756 背板协处理器，把 Profibus 令牌环扫描与 Logix 背板数据交换解耦，ControlLogix 只需读/写映射 Tag 就能操控西门子 ET200、Sinamics 变频器或 Knife 型智能从站。严格来说它只做 Master（除非买 -PDPSV1 做从站），且 Spectrum 贴标版和 ProSoft 原厂版硬件 PIN 兼容——但换件时务必确认 Studio 5000 已安装对应 AOP（Add-On Profile），否则 I/O 配置会报”Unexpected Electronic Key”拒绝识别。
从 ABC 分类看：-PDPMV1 属典型 A 类——单点故障即切断 Logix 与整条 Profibus 网络的联系，欧系从站设备通常无法简单改为 Ethernet/IP。ProSoft 已推 ILX56-PBM 等新一代替代，但旧系统直接插拔替换需做项目迁移（Mappi），现网大量 仍在服役且 EOL 后进品新件基本绝迹，流通以 NOS/测良拆机件为主。建议按每套含此模块的 1756 机架 N+1 设冷备，并保留 PCB 工程文件(.pcb /.gcd) 与 GSD 文件归档。
应用场景与库存策略
Profibus 主站模块挂掉 = Logix 处理器”看不见”所有欧系从站（变频器/远程 IO/智能仪表），而该模块原厂 EOL 后新件交期实质为”无货”，二手渠道 5~15 天且质量参差，跨国项目海运更久。
- 汽车/零部件 — 焊装/总装德系压机/机器人外围（Sinamics G120 + ET200M 从站） — Conogix 借 做 Profibus Master 是唯一低成本集成路径 → 建议按在线机架数 N+1 备 1 件冷备（最低每车间 1 件），要求供应商提供 PCB AOP 兼容版本烤机报告。
- 食品饮料/制药 — 欧制包装线/灌装阀岛/过程分析仪（Profibus DP 仪表） — 多从站混合网络 → 若多机架同种配置按总数 10%~15% 设周转备件。
- 冶金/化工 — 欧洲进口传动柜 Profibus 从站接入 AB 控制系统 — 关键驱动建议备 1 件 Buffer Stock，延寿超 10 年装置做 Last-time-buy 战略囤货（至少在线数量等同）。
- 海外项目 / 海上平台 — 物流 >1 月 → 建议直接按 N+1 采购封存，每 2 年上电自检 LED 状态。
真实案例：华东某合资车企 2018 年焊装车间夏季雷雨天，1756 机架旁 24VDC 开关过压炸裂波及 背板取电端，Profibus OK 灯灭整面压机 Profibus 从站掉线（48 台 ET200 + 12 台 Sinamics），Logix 报 I/O Fault 锁焊钳。库房恰有 1 件早前按建议囤的冷备（原厂 NOS 未开封），断电拔出旧件→插入新件→RSLogix 5000 Go Online→Download PCB Config（已备份 .pcb）→重启 Profibus 扫描，12 分钟内恢复厂 6 面含 的 1756 柜全升 A 类并按 N+1 补第二件。教训就一句：跨协议网关模块不光要囤硬件——PCB 配置文件、GSD 文件、Studio 5000 AOP 版本一个都不能丢，否则换板后无法重配。
常见问题解答 (FAQ)
硬件电气兼容均可插 1756 背板，Spectrum 是 ProSoft 产品的贴标分销版（有时固件版本批次略有差异）。替换时确认 Studio 5000 / RSLogix 5000 已安装对应 AOP（通常 ProSoft 通用 AOP 可识别 Spectrum 版），换板后需重新 Download PCB Configuration（.pcb 工程文件）。不建议跨代混用——若你们系统已规划升级到 ILX56-PBM 需按 ProSoft Migration Note 做项目移植，非简单直换。
ProSoft 对该经典 系列部分区域已发 EOL/LTB，全新原盒极罕见（多 NOS），主流是测良拆机/翻新件。收货要求：① 标签印刷清晰含 SN、生产周期可见无打磨；② 插 1756 机架背板识别 OK（MOD LED 绿闪→常亮）、Profibus 口 Loopback 自测通；③ 要求卖家提供 PCB 联机读出版本截图及 4h+ 烤机记录（OK/RUN 灯正常、无 Fault 闪红）。二手市场改标件偶发，重点看 DB9 隔离芯片焊接痕迹。
Q3：换新模块后程序/配置怎么恢复？会丢数据映射吗？
模块本身不存 Logix 程序，只存 Profibus 配置数据库（GSD 映射、从站参数、I/O 偏移）。换新板后通过 ProSoft Configuration Builder 连接（经 CIPconnect 或串口 CFG 口）Download 原 .pcb 文件即可，Logix 侧 Tag 映射不变（前提：AOP 版本一致、I/O 配置 Slot 号相同）。强烈建议工程归档含：.pcb + GSD 文件 + Studio 5000 .acd（含 AOP 信息）。
Q4：Profibus 口是 DB9 母头还是公头？终端电阻怎么设？
标准 DB-9F（母头，针型 IEC 61158-2Profibus 定义：Pin 3=B-Line/Pin 8=A-Line/Pin 5=Shield），配标准 Profibus 紫色电缆及 9 针插头。网络两端需启用终端电阻（模块上通常有 DIP 开关或跳帽使能 220Ω RC-Term，部分工程用外部终端器），中间节点关闭。忘记拨终端电阻是现场最常见的”偶发从站掉线”原因。
