描述
产品详情

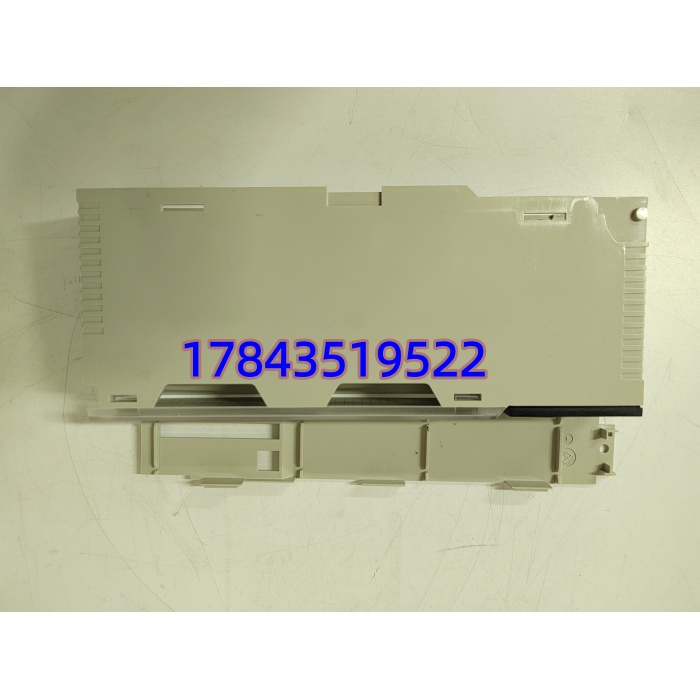

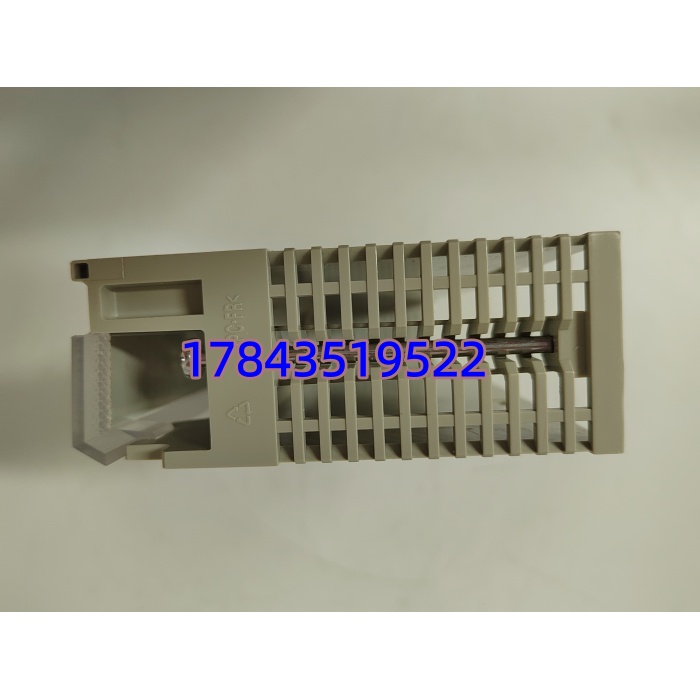

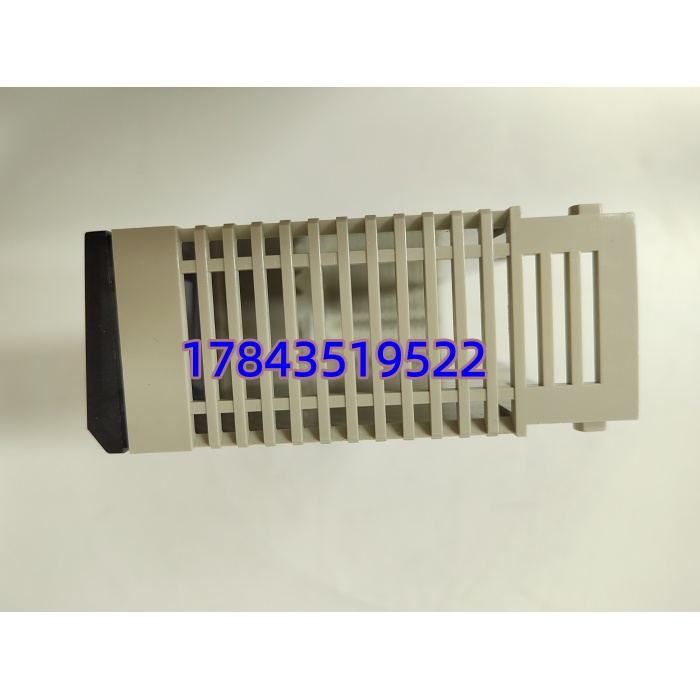

· 型号：PTQ-PDPMV1（ProSoft Q-Series，兼容 1756 槽位；部分文献交叉引用 MVI56-PDPMV1 早期名）
· 品牌：ProSoft Technology
· 系列：ProSoft PTQ-Series Profibus DP Master for Allen-Bradley ControlLogix
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | ProSoft PTQ-PDPMV1 Profibus DP-V1 Master Interface Module for 1756 ControlLogix |
| 型号 / 订货 | PTQ-PDPMV1（有时标 MVI56-PDPMV1 早期版——PTQ 为 1756 Q-Series 新型号命名） |
| 适用 PLC | Allen-Bradley ControlLogix 1756 机架（如 1756-L61/L63/L71/L81 等），通过背板消费/生产数据 |
| 协议 | Profibus DP-V0/V1 Master（EN 50170），支持 DPV1 acyclic read/write（Slave Parameterization） |
| 从站容量 | 典型最大 125 Slaves（实际受模块数据映像区及 Logix Array Size 限，常用 32~64 从站/段） |
| 波特率 | 9.6 kbps ~ 12 Mbps（自动侦测，典型现场 1.5 Mbps 或 3/6/12 Mbps） |
| 物理接口 | 1×DB9 Female（Profibus RS-485 口，需带终端电阻 220Ω+偏置），1×DB9 RS-232（配置/调试） |
| 配置软件 | ProSoft Configuration Builder (PCB) / 提供 .L5X Add-On Instruction 导入 RSLogix 5000 / Studio 5000 |
| 背板供电 | 1756 背板 5 V DC（典型 ≈ 0.8~1.2 A），+24 V EXT 供电依机架 PS 模块 |
| 状态指示 | 前面板 Module Stat / Net Stat / DP Activity LED + Err LED |
| 热插拔 | 1756 机架支持模块在线插拔（严格按 Rockwell SOP——建议先确认 I/O 可 Force 或短暂容忍状态丢失再操作） |
| 工作温度 | 0 … +60℃（IEC 61131-2 Class A），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | CE / cULus / KC |
| 生命周期状态 | Obsolete / Discontinued（ProSoft 推 MVI56-PDPMV2 / 1756-PDPMV2 及新代 PST-… 替代）—原厂全新 NLA |
| 替代方向 | MVI56-PDPMV2（需核对 Logix AOI 版本兼容）或 Rockwell 1756-PDPMV2（如获授权）——均需重新导入 AOI/EDS 并验证 DP 从站 GSD 文件兼容性 |
产品介绍
从现场救火讲——PTQ-PDPMV1 是 ControlLogix 跟现场 Profibus DP 从站（ABB ACS800/550 变频器、Siemens ET200SP/ET200M、Festo 阀门岛、SICK 条码读头等）之间的”翻译官”。某个水处理厂项目 DP 主干带 28 台 ACS550 DP + 4 面 ET200 — PTQ 模块内部 FPGA 配置 RAM 偶发校验错进入 Fault，所有从站 “Slave Not Accessible”，变频器控制权全失只能就地手动——幸亏冗余 DP 主站无配置（单点），等拆机件 6 天。它不执行控制逻辑但整段 DP 网段依赖它做主站，单点失效 = 全段从站失联，影响可能比 AI/AO 卡还集中。
采购与库存视角摊开：ProSoft PTQ-PDPMV1 已 Obsolete，全新原厂 NLA，市面多为 New Surplus（未拆原厂袋）或拆机测试良品。按 ABC——影响整 DP 段 = A 类关键链路备件（BPCS 中 DP 主干单点），建议按独立 1756 机架含此 PTQ 模块每机架备 1 件冷备（全厂共享池最少 1 件），EOL 锁定 Surplus。严格来说替代新代 MVI56-PDPMV2 或 Rockwell 1756-PDPMV2 不是原位 Pin-to-Pin 快换——需重新导入 AOI、核对 GSD 文件及 DP 参数化（尤 acyclic 参数从站），属小技改非现场 5 min 快换——冷备优先买同 版（同 Firmware Rev 为佳）。（请以 ProSoft Migration Note & Rockwell PCDC 为准）
应用场景与库存策略
ControlLogix 柜 Profibus DP Master 模块故障表现：Net Stat LED 灭/Err 闪、RSLogix 5000 报 Module Fault / Timeout All Slaves、变频器就地控制正常但无法远程给定——查 DP 电缆/终端正常基本锁定 PTQ 模块。
典型场景与备货建议：
- ：PTQ 故障=全段 DP 从站失联 →
- 多装置共用同代 ControlLogix + PTQ 系列：共享备件池 → 2~3套含PTQ机架共享1件认证原装冷备（注明 Firmware Rev 匹配现网 PCB 工程）
- EOL 处理：确认 NLA 后向 MRO 锁定 New Surplus；新设计/技改评估升 MVI56- 或 Rockwell 1756-——需重新导入 AOI、验证从站 GSD 参数化兼容性（尤 acyclic param slave）
- 注意： ≠ MVI56-PDPMV1（早期 PC 卡版用于 PLC-5/SLC — 外型不同）≠ MVI56-（需 AOI 升级）——备件买与现网完全相同 ，Firmware Rev 尽量一致（PCB 配置可向下兼容但建议同代）
真实案例：
北方某市政污水厂生化池曝气段 ControlLogix L63 + 带 22 台 ACS550 DP 变频器 + 3 面 ET200M 远程 DI/DO。运行第 10 年雷雨后 PTQ 模块 Net LED 灭——重启暂恢复，一月后再犯（疑似背板 5V 纹波致 FPGA 锁死）。库房无冷备（登记”ProSoft 模块 1 件”实为 MVI46 串口模块不兼容），原厂回 Obsolete NLA。等 5 天淘到 New Surplus 恢复，期间曝气变频器转就地手动模式水质险超标。复盘：Profibus DP Master 属 A 类关键链路单点（尤其单主站无冗余 DP 配置），按 1756 机架含此模块每机架备 1 件；EOL 前向 ProSoft / Rockwell 分销商锁定 Surplus，技改升级前确认新代 AOI 向下兼容现网从站参数化。
