描述
产品详情

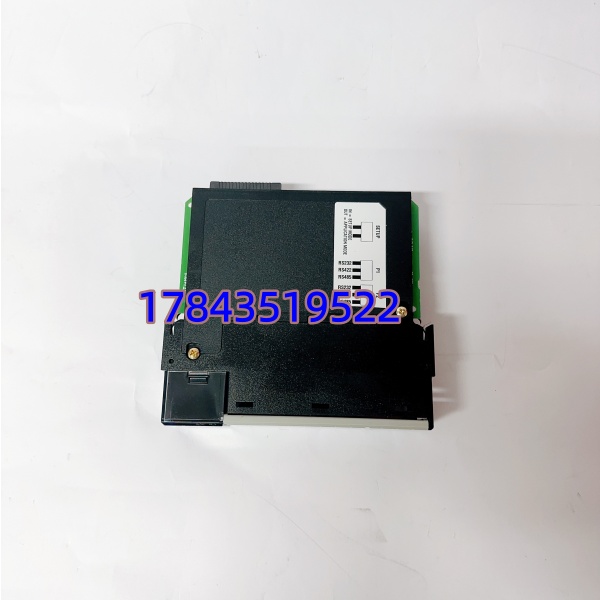

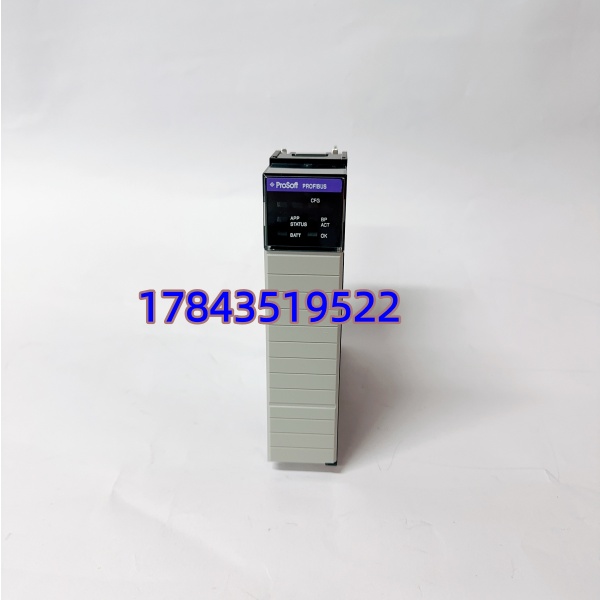

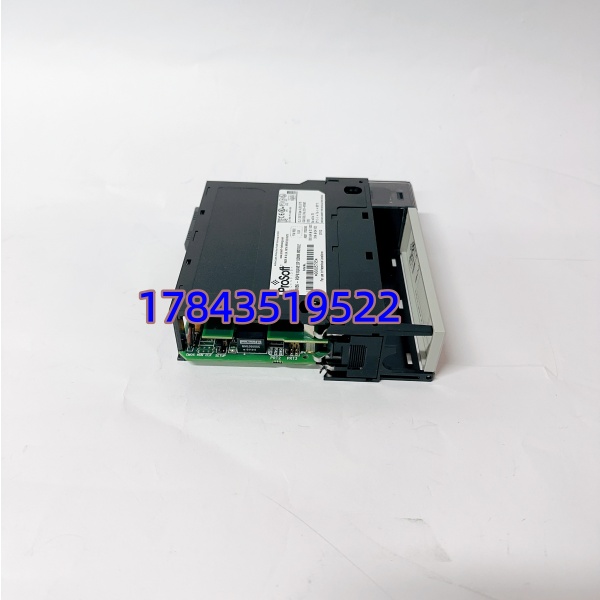

· 型号：MVI56-PDPS（ProSoft Technology，常见 Rev C / D，以实物铭牌为准）
· 品牌：ProSoft Technology（Belden Inc.）
· 系列：In‑Rack Communication Modules for Allen‑Bradley ControlLogix 1756
规格参数
- 完整型号：MVI56‑PDPS（Order Code，有时后缀 ‑C / ‑D 表示硬件版本）
- 产品定位：ControlLogix 1756 机架专用 Profibus DP Slave 接口模块
- 适用机架：Allen‑Bradley 1756 ControlLogix（任何 1756 背plane，含 1756‑A7/A10/A13/A17 等），不兼容 CompactLogix 1769 背板（CompactLogix 用 MVI69‑PDPS 或 MVI46‑PDPS）
- 背板供电：由 1756 背板 +5V DC 供给，典型功耗 ≈1.2～1.8 W（不含外部负载）
- Profibus 接口：1× DB9 Female（D‑Sub 9，符合 IEC 61158‑2Profibus DP pinout：Pin 3=B‑Line/Pin 8=A‑Line/Pin 5=Shield），部分版本带总线端接拨码或外接端接器
- 波特率：自动协商 9.6 kbps ～ 12 Mbps（依主站设定）
- DP 规范：Profibus DP‑V0（ cyclic data exchange ）及 DP‑V1（MS0/MS1 读写 C2/C3 record，依固件版支持）
- I/O 数据大小：最大 Input 244 Bytes + Output 244 Bytes（依 GSD 文件配置及主站允许）
- 诊断：模块状态 LED（MOD / APP / OK / FLT）、DP 通信 LED（BUS / ACT）、背板通信 LED
- 组态软件：ProSoft Configuration Builder (PCB) — 生成 .mvi 配置文件下载至模块；Rockwell Studio 5000 / RSLogix 5000 中添加 ProSoft AOP（Add‑On Profile / EDS），自动生成输入/输出数据块（INT Array）
- GSD 文件：随 PCB 软件提供，用于 Siemens STEP 7 / PCS 7 中将 MVI56‑PDPS 组态为 DP Slave
- 前面板口：DB9 Profibus + mini‑USB（部分 Rev D 用于本地配置/固件升级）
- 隔离：信号侧 1500V RMS 光隔，总线侧耐受 ±2kV ESD
- 工作温度：0 ～ +60℃（控制柜内），存储 ‑40 ～ +85℃
- 湿度：5%～95% RH 非凝露
- 认证：CE、cULus、FM Class I Div 2 Grp A‑D T4（依具体证书）
- 物理：标准 1756 单槽模块尺寸（约 133×32×114 mm），重量 ≈0.2 kg
产品介绍
MVI56‑PDPS 是 ProSoft 专为 Rockwell ControlLogix 做的 Profibus DP Slave 接口卡——它让 AB ControlLogix 在 Profibus 网络上”看起来”就是一台 Siemens 兼容 DP Slave（用 GSD 文件组态进 STEP 7），数据通过背板异步映射到 CLX 标签（INT 数组），你在 RSLogix/Studio 5000 里当普通 I/O 读写就行。常见用途是把美系 CLX 控制系统塞进欧系产线（Siemens S7‑400 做 DP Master）做数据交换，省掉 OPC Server 或额外网关。
有一点要注意：这是 DP Slave 模块，不是 DP Master。如果你想让 CLX 主动去读 Siemens 从站设备（做 DP Master），要买 MVI56‑PDM（ProSoft Master 版）或 AB 1756‑SCNR（较贵且功能不同）。另外 ProSoft 模块必须装 AOP/EDS 进 Studio 5000 并在 PCB 软件里配 GSD 参数生成 .mvi——不装 AOP 在 I/O 树里认不到。
应用场景与行业案例
我在现场最常遇到两件事：①Siemens 主站报”DP Slave not reachable — Station Address mismatch”，查下来是 PCB 里 Station Address 设 3 但 STEP 7 里配成 5——两边必须一致；②更换 MVI56‑PDPS 后 CLX 标签数据全 0——忘了 Download .mvi 配置进新模块，或 AOP 版本与旧项目不一致导致 I/O 映像尺寸不匹配。
典型适用场景：
- 汽车/制药产线（Siemens S7‑400 DP Master + AB ControlLogix 做区域控制）：‑PDPS 使 CLX 作为 DP Slave 向 S7‑400 发送工位状态/配方请求，接收总控启停命令——不用额外 Profibus 网关。
- 冶金轧机辅传动（ABB AC800M DP Master + CLX 数据采集）：老轧线主传动 ABB 做 DP Master，新增 CLX 涂油/标识单元通过 ‑PDPS 挂入原 DP 网取状态字。
- 电厂化水/输煤（Foxboro/Emerson DCS DP Master + CLX 就地控制）：DCS 做 DP Master 要求标准 DP Slave 接口→‑PDPS 比 AB 原生方案便宜且组态灵活。
- 包装线欧系设备（B&R/Siemens 主控）与美系 CLX 并线：保留原 DP 总线拓扑，CLX 侧只需插槽位加模块。
真实案例：华东某汽车零部件厂，主线 S7‑417‑4 做 DP Master 控输送辊道，新增 AB ControlLogix 1756‑L73 做涂胶机器人控制，要求 S7‑417 读涂胶参数/写启停令。原设计想加 IE 网关被否决（增加节点），最终用 ‑PDPS 插 CLX 机架。STEP 7 导入 ProSoft GSD（V1.xx）→ 配 Slave Addr 12、Input 32 Word / Output 32 Word → PCB 软件建同尺寸 I/O Image、Map CLX Tag → Download .mvi → 上电 DP Link 建立。半年后模块 FLT 灯亮（现场感应电打坏 DB9 口 TVS），备件 ‑PDPS Rev D 替换：插新模块→Studio 5000 Go Online→ProSoft AOP Upload from Module（或 Re‑Download .mvi）→DP 重建链 <30s。教训：ProSoft 配置(.mvi)与 AOP 版本要存档；换模块不需重配 STEP 7 侧（GSD/Station Addr 不变），但需确保新模块 AOP 版本兼容你 Studio 5000 项目——不一致时先 Update AOP 再 Download。
