描述

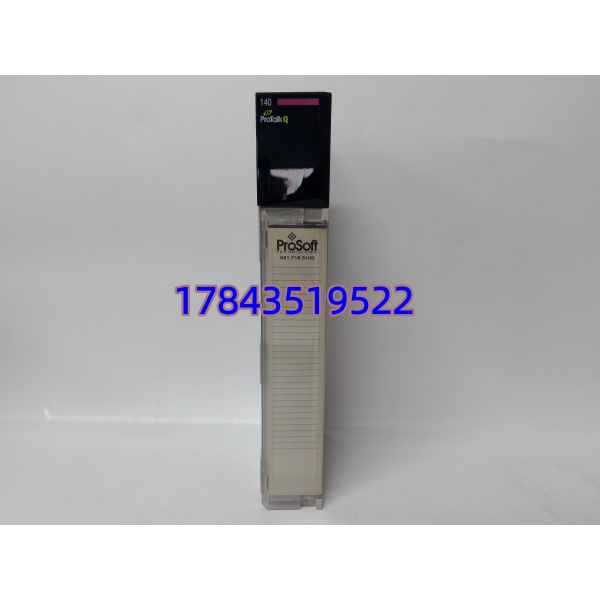

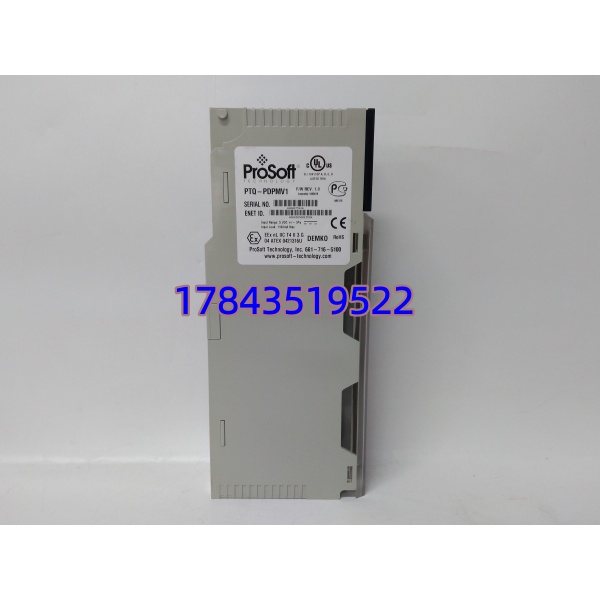

产品详情
· 型号：PTQ-PDPMV1
· 品牌：ProSoft Technology（HMS Networks）
· 系列：ProTalk® — Quantum In-Chassis Profibus DP Master
规格参数
- 产品型号：PTQ-PDPMV1（ProSoft Part Number）
- 适用平台：Schneider Electric Modicon Quantum 140 CPU 系列本地 I/O 机架（须与 CPU 同机架），兼容 Concept / Unity Pro / ProWORX Nxt
- 模块类型：PROFIBUS DP-V0 & DP-V1 Master（Class 1/Class 2 服务），非从站模式
- Profibus 物理接口：1× DB9 母头（D-Sub 9-pin Female），RS-485 光耦隔离（TVS 浪涌保护）
- 波特率：9.6 kbps ～ 12 Mbps，自动波特率检测，建议现场固定设 1.5Mbps 或 3Mbps 平衡距离与稳定性
- 从站容量：单网段最大 32 节点（31从站+主站），加中继器最多 125 个从站
- I/O 数据区：最大 244 字节 Input + 244 字节 Output 每主站（循环数据），部分固件版本支持扩展映射需核对 PCB 配置
- 背板取电：5 V DC ±5%，背板电流负载最大 1100 mA（注意 Quantum 电源模块剩余容量）
- 配置端口：RJ45 以太网口（用于 ProSoft Configuration Builder PCB 下载配置）+ DB9M RS-232 调试口（PRT1）
- 热备支持：兼容 Unity HEC Hot Standby，每机架最多 6 块（热备模式最多 4 块），主备切换标称 100ms / 最大 300ms
- 诊断功能：内置事件日志（512条），DPV1 扩展诊断、断线检测、从站离线报警、LED 指示（RUN/ERR/Token/Net）
- 处理器架构：Siemens ASPC2 Step E ASIC + Infineon C165 μC，固件 Flash 可升级
- 工作环境：0～+60℃，5%～95% RH 无凝露；抗振 4-100Hz / 冲击 30g 11ms
- 认证：CE、cULus Class I Div 2 Groups A-D、PROFIBUS PTO Certified、Schneider CAPP Approved
- 安装形式：Quantum 标准单槽位，IP20（控制柜内），尺寸约 250×104×40mm
产品介绍
PTQ-PDPMV1 是 ProSoft 专为 Schneider Modicon Quantum PLC 开发的 In-Chassis Profibus DP Master 模块。Quantum 原生没有 Profibus 主站能力，这块卡插进本地机架直接当 I/O 模块用，把 DP 从站（ABB/西门子变频器、远程 ET200、智能仪表等）的周期数据和非周期参数映射到 Quantum 的 %MW 寄存器，省掉外挂网关和额外电源。配置用 ProSoft Configuration Builder（PCB）导入从站 GSD 文件生成 .cfg，通过以太网口下进去就行，Unity Pro 里按模块手册分配 I/O 字。
坦白讲，施耐德自己的 140 CRP 811 00（旧 Profibus 主站卡）早停产且功能弱，PTQ-PDPMV1 支持完整 DPV1（参数读写、报警处理），在石化/冶金老线上大量在用。有一点要注意——它只占 Quantum 一个 I/O 槽位但从背板吃电约 1.1A@5V，机架电源余量不够要换更大电源或挪槽位。
应用场景与行业案例
痛点切入：
Quantum 老线要挂几十台西门子 MM440/G120 或 ABB ACS800 走 Profibus，原装主站卡买不到，外挂网关要多柜子、多一路 24V 供电、还要配映射表。更烦的是网关死机没人发现，变频器通讯全断产线急停——凌晨两点处理过这种事，记忆犹新。
典型场景：
- 冶金/石化 — Quantum 控制轧线/反应装置，挂多台西门子/ABB 变频器作 DP 从站，PTQ 直接进机架做主站，Unity HEC 热备保障冗余
- 水处理/电厂 — 集成 Krohne/Endress+Hauser Profibus PA 仪表（经 DP/PA Link），PTQ 读流量压力进 SCADA，DPV1 诊断快速定位断线
- 造纸/线缆 — 多段张力/收放卷传动统一 Profibus 网络，PTQ 一块卡管整条线从站，减少控制柜空间
- OEM 出口设备 — Quantum + PTQ 组合满足欧标 Profibus 主站要求，兼容欧系驱动和 I/O
真实案例：
华东某 300MW 机组化水车间，原用早期施耐德第三方 Profibus 卡（已 EOL），某次扩容加 8 台西门子智能电磁流量计后卡件不定期掉站，重启恢复但半月一犯。停机窗口短不敢乱动。后来换 PTQ-PDPMV1，PCB 重新配 GSD 分配 %MW 区，打开 DPV1 从站诊断——发现是某台老流量计 GSD 声明输入字长与实际不符导致偶发校验错。修正后连续两年零通讯故障。说实话这模块诊断比老卡清楚太多，省了我不少夜班。
