描述
产品详情

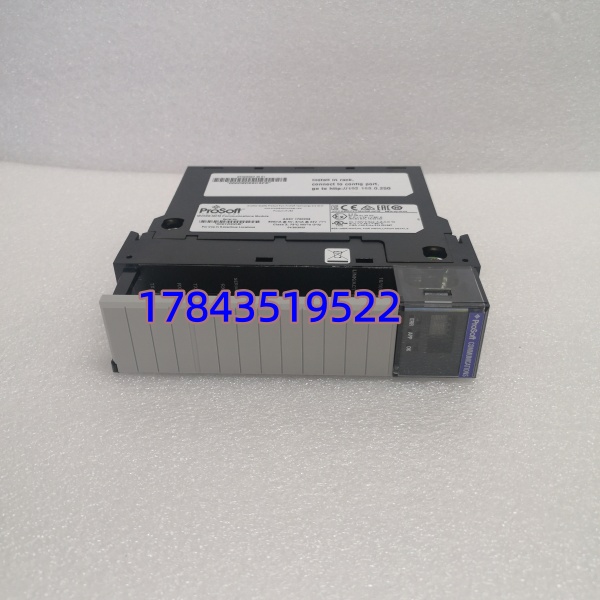

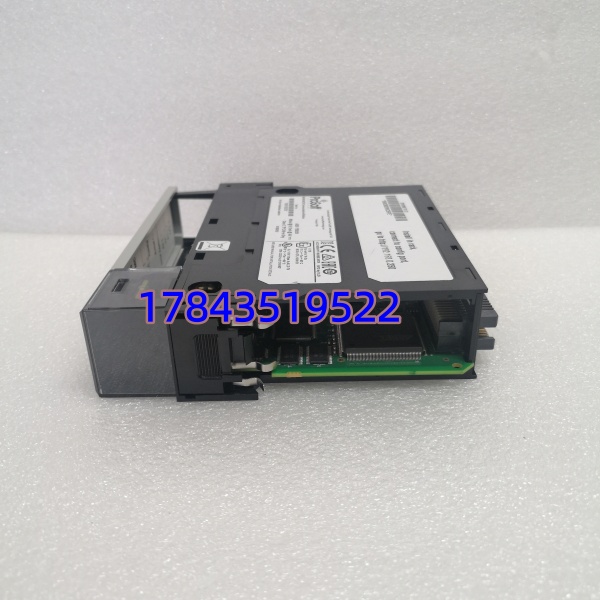

· 型号：MVI56E-MCM
· 品牌：ProSoft Technology（现 Belden/Red Lion）
· 系列：MVI56E Series – ControlLogix In-chassis Modbus Communication Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | MVI56E-MCM |
| 适用平台 | Rockwell Allen-Bradley ControlLogix 1756 背板（本地/远程机架），GuardLogix 兼容 |
| 模块类型 | 单槽位背板式 Modbus Master/Slave 增强型通信协处理器 |

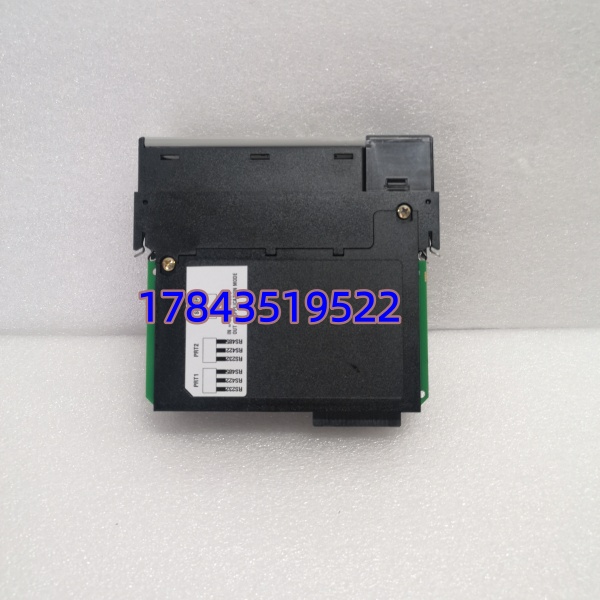

| 串行端口 | 2× 独立 DB9，RS-232/RS-422/RS-485 软件可切换，光电隔离 |
| 以太网端口 | 1× RJ45 10/100Mbps，Auto-MDIX（用于配置/诊断/CIPconnect，非 Modbus TCP 数据通道） |
| 支持协议 | Modbus RTU、Modbus ASCII、Enron Modbus（浮点支持）、通过 CIPconnect 做 EtherNet/IP 诊断 |
| 工作模式 | 每串口独立配置为主站(Master)或从站(Slave)，支持多主并发 |
| 用户数据区 | 最多 10,000 个 16-bit 寄存器（0–9999），用户自定义映射 I/O 数据块 |
| 背板供电 | 800 mA @ 5 VDC（典型），3 mA @ 24 VDC（辅助） |
| 最大功耗 | ≈ 4 W |
| 固件/软件要求 | ControlLogix 控制器固件 ≥ V10.0；配置工具 ProSoft Configuration Builder (PCB)；严格来说 AOI/Add-On Instruction 在 RSLogix 5000 v16+ 效果最好 |
| 显示与诊断 | 4字符滚动字母数字 LED + OK/APP/Link/Act LED；在线错误代码及端口状态计数器 |
| 热插拔 | 支持 RIUP（Removable with I/O Update Pending），带电插拔需先确认机架支持 |
| 工作环境 | 0℃～+60℃，5%～95% RH 非凝露 |
| 认证 | CE、cULus Class I Div 2 Groups A-D、RoHS |
| 物理尺寸 | 标准 1756 单槽模块（约 30mm × 背板高度） |
产品介绍
在某条连续生产的造纸生产线上碰过——ControlLogix L7x 要同时挂 30 多台第三方质量检测仪（Modbus RTU）和一套老版包装机（Modbus ASCII），原厂 1756-IF8 之类模块搞不定异构串口混跑，MVI56E-MCM 就是为这种”AB 想读但读不到的老设备”生的。它直接插 1756 机架当 I/O 模块用，双串口各跑主或从站，数据经背板映射到 CPU 标签，不用写一堆 MSG 指令去轮询。
从 TCO 角度看它的价值在三点：向下兼容老 MVI56-MCM 的梯形图和配置文件（换模块不改程序），CIPconnect 允许你跨网段用 1756-ENxT 远程诊断省下现场跑一趟，10k 字寄存器池对付多点轮询绰绰有余。市面上标准版 MVI56E-MCM 新货渐少，产线有关键停机风险的建议同步评估宽温版 MVI56E-MCMXT（引脚与逻辑完全兼容，可直接替），请以原厂生命周期公告为准。
应用场景与库存策略
ControlLogix 是很多流程行业的”大脑”，一旦 MVI56E-MCM 挂掉——包装线上的扫码枪、能源站的智能电表、污水厂的 pH 变送器统统失联，这类模块采购交期以前动辄 8–12 周（现在新货稀缺要靠渠道调库存），停机等待代价远高于模块本身价格。
- 污水处理厂/泵站——ControlLogix 通过 MVI56E-MCM 采集多台第三方水质分析仪 Modbus RTU 数据 → 非 AB 原生协议无法绕过此模块 → 建议备 1 件冷备件（Buffer Stock），放防静电袋贴标签注明固件版本。
- 食品饮料包装线——旧包装机只留 RS-485 Modbus ASCII 接口 → 替换需原 PCB 配置文件还原 → 建议由长期合作授权分销商做寄售/VMI 代管 1 件，减少资金占用。
- 电厂辅控/化水车间——高温高湿接近 60℃ 临界 → 标准版 可能边缘报警 → 新建项目直接指定 MVI56E-MCMXT（宽温敷形涂层），老线存量标准版仍建议留 1 件做应急替换。
真实案例：南方某 600t/d 垃圾焚烧项目，#2 炉化水加药系统突然报”Modbus 通信超时”，查下来是 的串口 2 光耦挂了（现场遭浪涌，虽隔离没全扛住）。库房翻遍只有空白槽位没有备件，原厂交期报 10 周——紧急从同城兄弟厂借了拆机件顶上，程序原封不动直接跑。事后复盘把该模块升为 A 类关键备件，按 ABC 分类单独锁 1 件新库存，并同步测试 MVI56E-MCMXT 做 pin-to-pin 替代验证。
