描述
产品详情

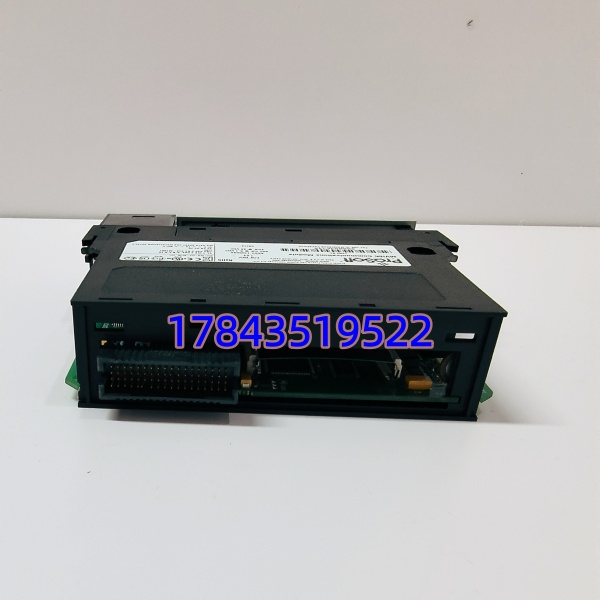

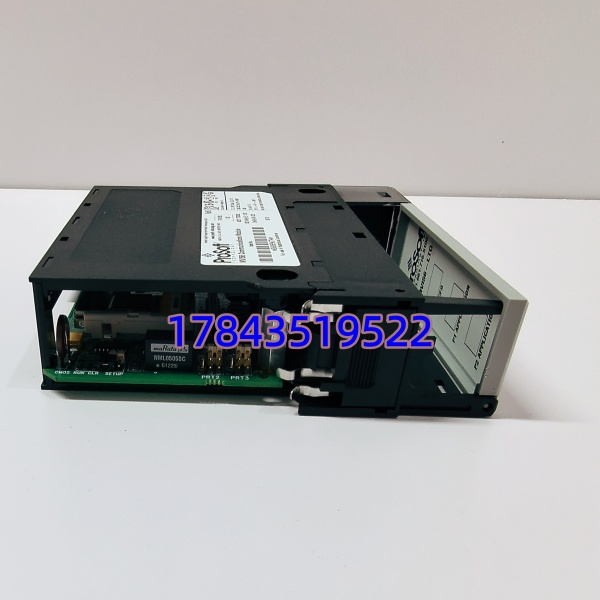

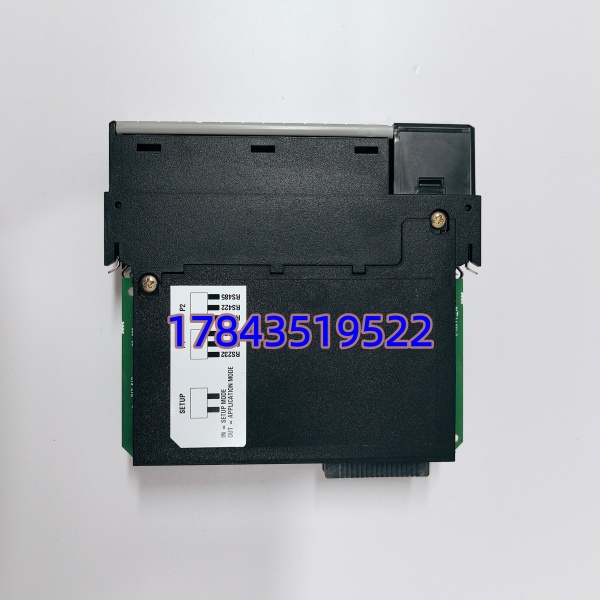

· 型号：MVI56-LTQ
· 品牌：ProSoft Technology（Belden 旗下）
· 系列：MVI56 In‑Rack for Rockwell Automation ControlLogix®
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | MVI56-LTQ Ladder Logic Controllable Modbus Master/Slave Interface Module | — |
| 背板兼容 | Allen‑Bradley 1756 ControlLogix 机架（1756‑A7/A10/A13/A17 etc.） | 不兼容 CompactLogix 1769 机架 |
| 逻辑支持 | RSLogix 5000 / Studio 5000 v13.0+（Add‑On Profile 提供） | 数据映射至 INT 数组 |
| 通信能力 | Modbus RTU/ASCII Master or Slave（via serial option port）& Modbus TCP Client/Server（via onboard Ethernet） | 严格来说 LTQ 典型用法是以太网口跑 Modbus TCP，串口需选配 ProSoft 串口子板/底盒 |
| 以太网口 | 1× 10/100Base‑TX RJ45（Auto MDI/MDIX），用于 Modbus TCP + 模块 Web 诊断/固件更新 | — |
| 串行口（可选） | 通常通过 ProSoft PS‑MCM‑DB9‑ISO 隔离适配器或 MVI56 自带 DB9（依具体硬件 Rev.） | 下单确认含不含串口子板 |
| 数据区 | 可配置 Input/Output Data Block（典型 120～500 INT words 依版本/fw） | Ladder 直接 MOV 访问 |
| 最大连接 | Modbus TCP：典型 16 Client + 16 Server sessions（fw 相关）；RTU Master：典型 1～32 从站（port 能力相关） | — |
| 状态指示 | Module RUN/ERR、Ethernet Link/Act、App Status LEDs | — |
| 背板供电 | +5V DC from backplane（典型 <700mA） | 不需外部电源 |
| 工作温度 | 0 ～ +60℃（运行），-40 ～ +85℃（存储） | 湿度 5%–95% RH 非凝露 |
| 认证 | CE / FCC Class A / UL 508 / RoHS | — |
| 配置软件 | ProSoft Configuration Builder (PCB) + sample .ACD file | 免费下载 |
| 尺寸 | 单槽 1756 模块（约 168×127×32 mm） | — |
| 备注 | MVI56‑LTQ 是 MVI56‑MCM 的功能子集（去掉高级 C 函数块，保留 Ladder 映射），性价比更高 | — |
产品介绍
水厂加药间老系统要把 12 台第三方电磁流量计（Modbus RTU）和 3 台 ABB 软启动器（Modbus TCP）揉进 ControlLogix——标准 1756‑ENBT 做不了 Modbus Master，写 MSG 指令又乱又难维护。‑LTQ 就是干这个的：插 1756 机架背板，ProSoft 配置软件设好站号/寄存器映射，梯形图里直接 MOV 读来的数据，不用写一条 MSG。严格来说它比 ‑MCM 少几个高级特性（无 C‑Function 自定义协议），但对纯 Modbus 主从应用完全够用，价格通常低 20–30%。
采购端 ProSoft 交期近年波动（美产 6–14 周），国内多靠库存或香港调货。注意两点：①LTQ 是以太网为主，要接 RS‑485 RTU 设备需确认是否含 ProSoft 串口子板/PS‑MCM‑DB9‑ISO 隔离盒——老柜若原装 ‑MCM 可借用其串口附件；②Rockwell 1756 机架才支持，CompactLogix 1769 请选 MVI69‑系列。下单前最好提供现机架型号（如 1756‑A7 + CPU 1756‑L7x）及 RSLogix 5000 版本号，确保 Add‑On Instruction 兼容。
替换与升级建议
✅ 直接替换
- ：物理插槽、背板供电、Studio 5000 Add‑On 完全兼容，但 MCM 的高级功能（C‑Custom 协议脚本、更大数据区）LTQ 不支持——若您原项目只用标准 Modbus Master/Slave 映射可直换并重新用 PCB 配 LTQ 工程文件（约 30 min 重配），原 ladder 数据区地址需按新 AOI 微调。
- ：直接互换，建议先备份 PCB 配置文件再更换。
⚠️ 软件兼容（需重配置）
- ：物理兼容，装 MCM 固件并用 PCB 建 MCM 工程重配——可保留原现场接线及串口附件，改动量中等（重配+下载 30–60 min）。
- MVI69‑LTQ（CompactLogix 1769 版）：功能同名但背板不同——不能插入 1756 机架，若现场是 CompactLogix 请订 MVI69 系列而非本 。
❌ 硬件不兼容
- 1756‑ENBT / 1756‑EN2T 以太网模块：无 Modbus Master 功能且背板寄存器映射不同，不能替代。
- 第三方 Modbus 网关（独立盒）：虽可解决通信但需额外电源/DIN 轨/编程，不如机架内模块统一管理。
若无新件市场仅有拆机测试件——要求供应商提供背板自检通过截图、PCB 工程样例及与您 RSLogix 5000 版本的兼容性确认。
常见问题解答 (FAQ)
答：能直接插任意空闲槽，由背板供 +5V DC 不需外电源。确认 RSLogix 5000 / Studio 5000 ≥v13 并导入 ProSoft 提供的 .AOI 和 .L5X 样例文件。
问：LTQ 和 MCM 到底差哪？我该买哪个？
答：MCM 支持 C‑Function 自定义非标串口协议、更大数据块、更多并发会话；LTQ 只做标准 Modbus Master/Slave（RTU TCP）且 Ladder 映射简化，价格低。纯 Modbus 应用选 LTQ，要自定义 ASCII 协议或超大点表选 MCM。
问：要接 RS‑485 Modbus RTU 设备，这模块自带端子吗？
答：‑LTQ 本体出 RJ45 以太网+DB9（诊断），RS‑485 串口通常需选配 ProSoft PS‑MCM‑DB9‑ISO 隔离适配器盒或确认您原柜已有 MCM 串口附件可复用——下单时注明”需含 RS‑485 隔离串口附件”避免只收到模块本体。
