描述

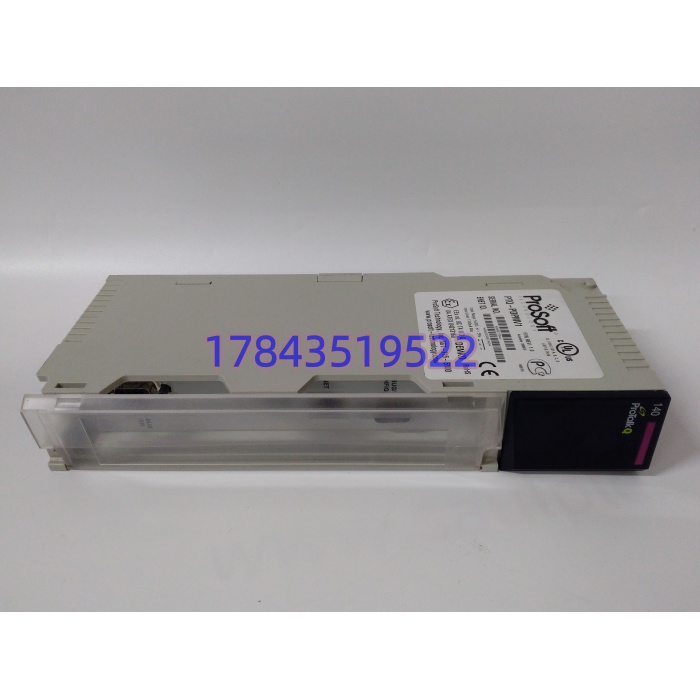

产品详情
· 型号：PTQ-PDPMV1
· 品牌：ProSoft Technology
· 系列：ProTalk® for Quantum（同系有 PTQ-PDPMV0 基础版、PTQ-PDPVS 从站版）

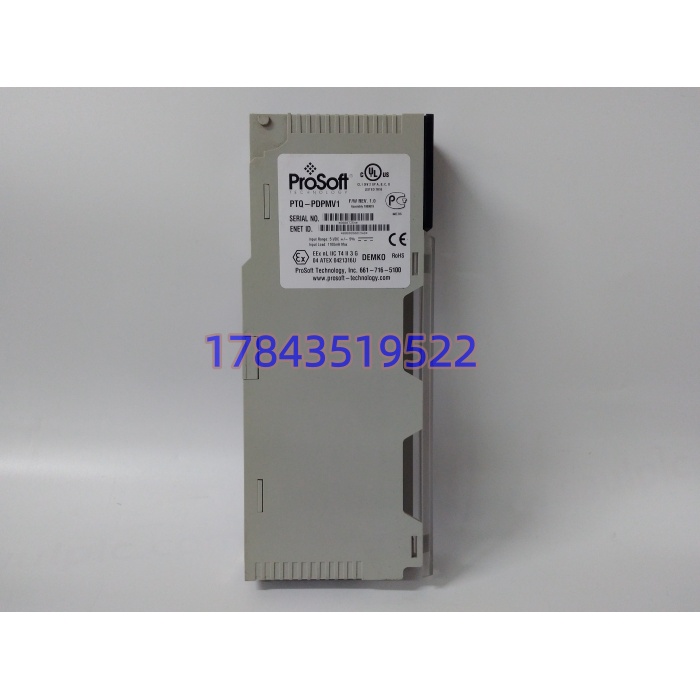

规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 适配 PLC | Schneider Modicon Quantum 140CPU 系列 | Concept ≥2.6 / Unity Pro ≥2.2 / ProWORX ≥2.20 |
| 协议 | Profibus DP-V0 + DP-V1（Class1/2） | IEC 61158，DPV1 非周期参数/告警 |
| 物理接口 | 1×DB-9F，光耦隔离 RS485 | 9.6k–12Mbps 自动波特检测 |
| 最大从站 | 31/段，加中继 125 台 | 支持 DP/PA 耦合器挂 PA 仪表 |
| 循环数据区 | 1536 字节 IN / 1536 字节 OUT（官方手册值） | 市面有写 2048 或 244，以原厂 GSD 为准 |
| 背板访问 | Quantum 3x/4x 内存映射 | 异步于 CPU 扫描，不占主循环 |
| 背板供电 | 5 VDC ±5%，最大 1100 mA | 无外部电源端子 |
| 配置口 | 1×DB-9M RS232（PRT1）+ 1×RJ45 以太网 | 跑 PCB 软件或 comDTM |
| 处理器 | Siemens ASPC2 Step E ASIC + Infineon C165 | 固件 Flash 可升级 |
| 热备 | 支持 Unity HEC 热备，主备切 ≤300ms | 单机架热备最多 4 块，非热备最多 6 块 |
| 工作温度 | 0℃ ~ +60℃ | 存储 -40~+85℃ |
| 机械 | 约 250×103.85×40.34 mm，单槽 | 重量约 0.42 kg |
| 认证 | CE / cULus C1D2 / ATEX Z2 / PTO 认证 | Schneider CAPP 授权 |
| LED | 模块状态/背板传输/COM 活动/主站 Token/DB 有效 | 排错先看这排灯 |
产品介绍
PTQ-PDPMV1 不是 Schneider 原厂卡，是 ProSoft 拿 Schneider CAPP 授权做的 Quantum 背板第三方模块。它干的事很专：Quantum 140CPU 原生不带 Profibus DP 主站口，插这块卡进本地机架，背板 DMA 把 3x/4x 区映射给卡内 ASIC，卡自己去总线上轮询变频器、远程 I/O、智能仪表，DPV1 的变频器参数读写、从站诊断、Sync/Freeze、多播广播全都支持。CPU 只管读映射区，不进 DP 中断，扫描周期不被总线拖慢。
和 Schneider 原厂 NOE/NOC 以太网卡定位不同，这卡解决的是”老 Quantum 系统要带 Profibus 传动设备”的存量问题。和同门 PTQ-PDPMV0 比，V1 多了非周期参数服务和扩展诊断；和 PTQ-PDPVS（从站版）别搞反——V1 是主站，VS 是从站，插错角色总线起不来。有一点要注意：它认 Quantum 背板，不认 M340/M580 的背板，别往 Unity Pro 新平台硬塞。
应用场景与行业案例
我在电厂除灰系统遇到过：140CPU671 要带 28 台 ABB ACS800 变频，原设计没 Profibus 主站，工程师拿 Modbus 串行挨个轮询，变频器参数读写卡得要命。加一块 PTQ-PDPMV1 进本地机架，PCB 导 GSD 扫从站，Unity 里 4x 区直接映射控制字，DPV1 读故障字比轮询快一个量级。
典型场景：
- 冶金轧线传动：Quantum 带几十台变频/伺服，DPV1 参数读写调矢量控制，比 Modbus 实时的多。
- 石化装置智能仪表：DP/PA 耦合器挂 PA 变送器，主站统一轮询，HART 变量走 DPV1 非周期读。
- 老厂 Quantum 扩容：原系统 Concept 写的，不想重写 PLC 程序，加 DP 主站卡集成新线设备。
- 电力辅机程控：Unity HEC 热备双 CPU，每侧各插 PTQ-PDPMV1，主备切 ≤300ms 总线不丢主。
- 汽车焊装线：远程 ET200 类 DP 从站集群，单卡 125 节点够一条线分三网段。
真实案例：2022 年西南某水泥厂生料磨，夜班 140CPU 报”Options 模块未响应”，DP 总线上 14 台电机保护器全离线。到现场看 PTQ-PDPMV1 的 Token 灯不闪，背板 5V 实测 4.78V（电源模板老化带载掉压）。临时换一块备件卡插上，背板电压回 5.02V，Token 灯转绿，PCB 里从站全扫回。电气主任说：”这卡皮实，但背板 5V 余量得留足，1.1A 拉满老电源扛不住。”
