描述
产品详情

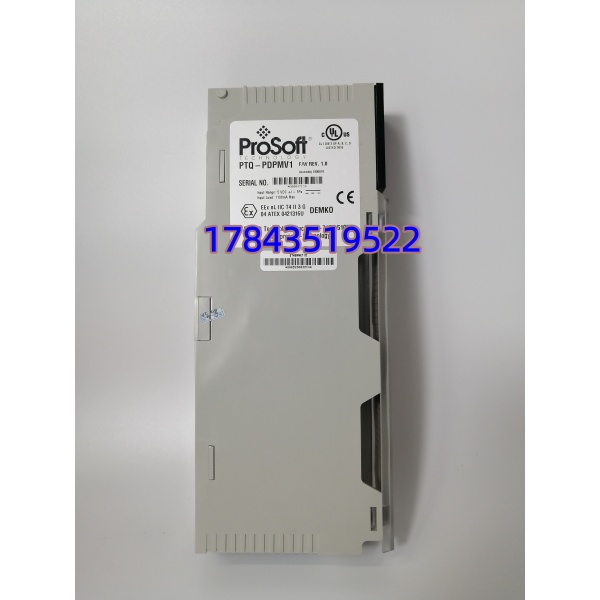

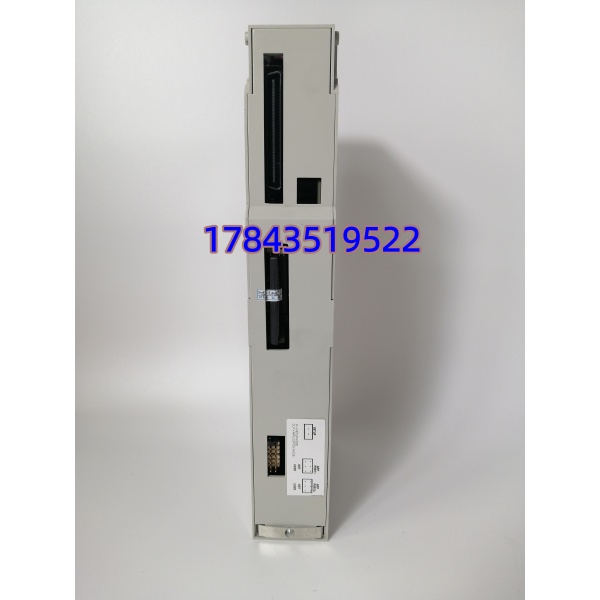

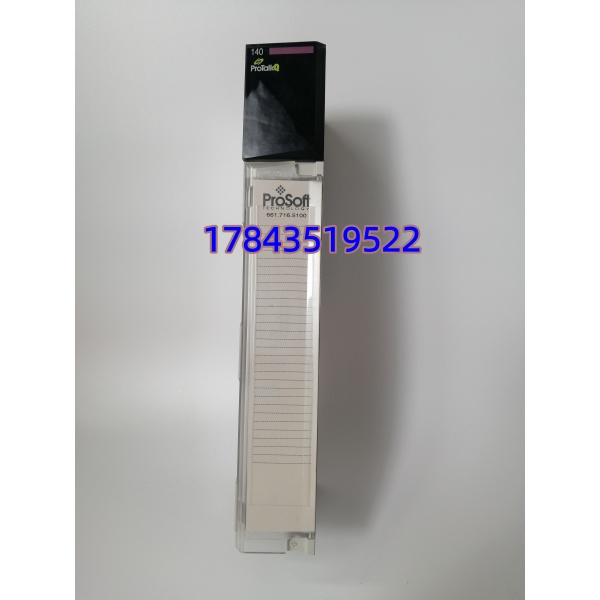

· 型号：PTQ-PDPMV1
· 品牌：PROSOFT Technology
· 系列：ProTalk Quantum (PTQ)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 适配平台 | Schneider Electric Quantum / Unity 系列 PLC (140CPU 系列) |
| 安装方式 | Quantum 本地机架，单槽位 Option 模块 |
| 供电规格 | 背板 5VDC 供电，最大电流 1100mA |
| 通信协议 | PROFIBUS DP-V0/V1 主站（IEC 61158），支持 Class 1/2 非循环服务 |
| 数据传输速率 | 9.6 kbps 至 12 Mbps（全波特率自动检测） |
| 从站管理能力 | 单网段最大 31 个从站；通过中继器最多扩展至 125 个 |
| 周期数据容量 | 最大 244 Bytes IN / 244 Bytes OUT（对应 1536+ 字节内部缓存） |
| 通信接口 | 1×PROFIBUS DB9 母座（RS-485，光隔离），1×RS-232 调试口 |
| 核心芯片 | Siemens ASPC2 Step E ASIC + Infineon C165 微处理器 |
| 热备支持 | 支持 Unity HEC 热备，主备切换时间 < 300ms |
| 工作温度 | 0°C 至 +60°C；存储温度 -40°C 至 +85°C |
| 认证标准 | CE, UL, CSA, ATEX Zone 2 |
产品介绍
有些设备是“坏了再说”，但 PROFIBUS 主站卡属于那种“一旦宕机，全网瘫痪”的节点。PTQ-PDPMV1 在施耐德 Quantum 系统里的定位就是承上启下的关键枢纽——它不参与逻辑运算，但负责把 PLC 的指令翻译成 PROFIBUS 设备能听懂的语言，同时把现场设备的数据打包回传。
严格来说，它并非施耐德原厂的 140 CRP 811 00 模块的直接替换件；尽管功能高度相似，但两者的配置软件和配置文件互不兼容，如果想用它替代旧款 CRP 模块，需要做项目改造和重新组态。用 ProSoft 官方的原话来说：“The two modules use different master configuration software. The two configuration files are not compatible.” 这意味着一件事：别指望“即插即用”，换上去之前得重新把活儿干一遍。
当前供应渠道对这个型号的生命周期状态说法不一。有的专业备件商已将其列为停产（Discontinued）或遗产产品（Legacy）状态，按 ProSoft 的惯例生命周期管理，这会逐步走向“Limited Availability”直至停售。但也有部分流通商信息显示该型号仍是可采购的“在产成熟型号”。综合来看，最稳妥的判断是：正在从“成熟期”滑向“维护期”。如果现场还有大量存量 Quantum 系统依赖 PROFIBUS 网络，趁现在还能找到全新件或高质量翻新件，建议提前做些打算。
应用场景与库存策略
现场有个规律：通信模块的“突然死亡”大多不是因为芯片烧了，而是雷击浪涌从 PROFIBUS 电缆灌进来，直接击穿隔离光耦，或者机柜接地不良导致 RS-485 接口电位漂移、长期腐蚀。
典型场景与备货建议：
- 冶金/轧钢：用于轧机传动系统（如 6RA70、6SE70 变频器群控），通过 PROFIBUS 下发速度、转矩给定并读取状态。产线停机损失按分钟计，且现场强电磁干扰是通信卡的“头号杀手”。建议每套系统至少持有 1 块备卡（冷备件），入库前做上电通信环回测试。
- 水处理/市政：用于远程 I/O 站（如 ET200M）与中心控制室的连接，站点分布广、布线距离长、雷击风险高。建议直接做 Last-time-buy 锁定 1-2 块备板，同时检查所有 DP 接头和终端电阻状态。
- 石化/化工：用于连接智能阀门定位器、分析仪表等 PROFIBUS PA 设备（需通过 DP/PA 耦合器）。装置非计划停车的安全风险极高。不建议购买成色不明的拆机件，应选择有测试记录且附带功能质保的货源。
- 热备冗余系统（HSBY）：若现场配置了 Unity 热备，需注意：固件版本 1.25 之前的仅支持单机架 1 块；1.25 及以后版本最多支持 4 块。建议一次备足 2 块同批次、同固件版本的备卡，确保冗余链路一致性。
真实案例：
2024 年下半年，华东某汽车零部件厂的一条底盘焊接产线突然全线停摆——所有变频器同时报“BF（总线故障）”。排查锁定 PTQ-PDPMV1 主站卡的 PROFIBUS 接口损坏。该型号当时已被原渠道列为停产件，厂内无备件，常规采购交期回复“不可预期”。无奈之下，只能从华南一家备件商高价调用了一块翻新件，隔天到货才恢复生产。事后复盘：一块备卡的价格，约等于产线停机 4 小时造成的损失——而那次等了整整 24 小时。
