产品详情

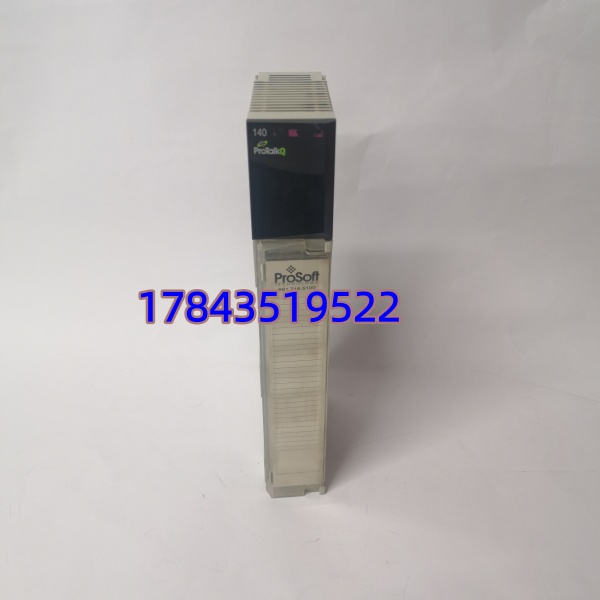

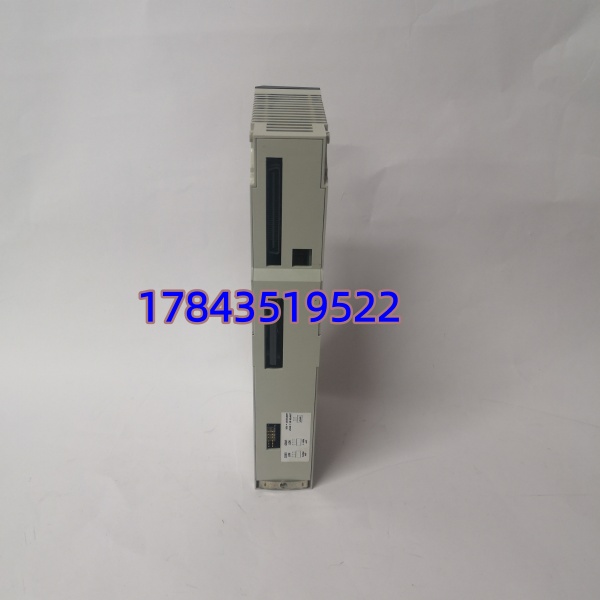

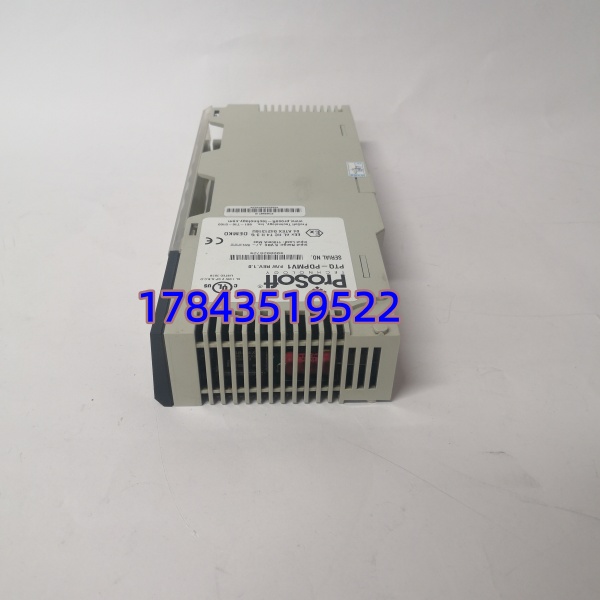

· 型号：PTQ-PDPMV1
· 品牌：ProSoft Technology（Emerson Automation Solutions）
· 系列：ProTalkQ (PTQ) Series — for Schneider Electric Quantum 140CPU Platform
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PTQ-PDPMV1 |
| 适配平台 | Schneider Electric Quantum PLC（140CPUxxxx 系列），直接插入背板单槽位 |
| 通信协议 | PROFIBUS DP V0 + DP V1（Class 1 Master / Class 2 Master），符合 IEC 61158 / IEC 61784 |
| PROFIBUS 接口 | 1× DB-9F（母座）RS-485，光电隔离 1500V RMS（per IEC 61000-4-x） |
| 波特率 | 9.6 kbps ～ 12 Mbps，自动检测 |
| 最大从站数 | 31台/网段（加中继器扩展至125台，IEC 61158-2 规定） |
| I/O 数据区 | 最大 244 Bytes IN + 244 Bytes OUT 周期数据；DPV1 非循环参数/诊断支持 |
| 背板供电 | 5 VDC ±5%，最大背板电流负载 1100 mA（约 5.5W） |
| 配置端口 | RJ45 Ethernet（配置/监控）+ DB-9M RS-232（PRT1，仅调试） |
| 处理器 | Siemens ASPC2 Step E ASIC + Infineon C165 微处理器，固件 Flash 可升级 |
| 工作温度 / 存储 | 0℃～+60℃ 工作；-40℃～+85℃ 存储；5%～95% RH 无冷凝 |
| 认证 | CE (EN 61326-1)、cULus Class I Div 2 Grp A-D、ATEX Cat.3 Zone 2、IECEx、PTO Approved |
| 热备支持 | 支持 Quantum Unity HEC Hot Standby，单机架最多4块（非HSBY机架最多6块），主备切换标称≤100ms |
| 配置软件 | ProSoft Configuration Builder (PCB) + FDT/DTM，需导入从站 GSD 文件 |
| 安装尺寸 / 重量 | ≈250×103.85×40.34 mm / ≈0.42 kg，IP20 防护 |
产品介绍
在某炼化常减压装置碰过——老 Schneider Quantum 系统要挂二十多台 Siemens 阀门定位器和 Krohne 质量流量计，原装 140CRP31200 是以太网模块搞不定 PROFIBUS DP 从站，最终靠 PTQ-PDPMV1 做协议桥接才免掉整套 PLC 更换。（严格来说，它只在 Unity Pro v2.2 以上完整支持 DPV1 非循环诊断映射，Concept 2.6 仅能跑 DPV0 循环 I/O——采购前务必核对你现场编程软件版本及 CPU 固件。）
这是 ProSoft 专为 Quantum 背板设计的单槽 PROFIBUS DP Master，内置 Siemens ASPC2 ASIC，走背板直接访问 3x/4x 寄存器区，省掉外挂网关的 24V 电源和柜内空间。对仍跑 Quantum CPU 的流程装置，它的总拥有成本 TCO 远低于整体换 PLC——只要还能锁定原装模块当冷备，这条 DP 链路就能再撑 8～10 年。原厂已处 Limited Availability / EOL 过渡期，市面上多为库存或翻新件。
应用场景与库存策略
国内存量 PROFIBUS DP 从站极大（Siemens/ABB/E+H 变频及仪表基本标配 DP口），但 Schneider 原生 DP 主站卡早不推广。PTQ-PDPMV1 一旦失效又无备件，要么全线等 4～8 周海外调货，要么花数十万改 PLC——后者在国企技改流程里往往卡审批。
- 炼油/化工过程装置（Quantum 140CPU67160 + 现场 DP 从站仪表）→ 主 DP 链路关键卡 → 建议 A 类备 1 件冷备件（Buffer Stock），防静电袋密封存库房，登记 SN 与出厂日期
- 市政污水/供水 SCADA（Quantum 主控 + 现场 DP I/O 站）→ 非冗余架构 → 建议签约维保商 VMI 寄售代管 1 件，或设安全库存 SS=1、ROP 触发补货
- OEM 出口设备（配套 Quantum + PTQ-PDPMV1）→ 新机少量采购，旧机若原厂宣告 EOL 立刻 LTB 囤 2～3 件
- Quantum Hot Standby 冗余系统 → 每机架 HSBY 最多 4 块 → 成对备货，尽量同批次固件版本避免切换异常
真实案例：南方某 300 万吨/年炼厂重整装置，2019 年一块 PTQ-PDPMV1 因背板 5V 纹波老化导致 DP 总线频繁掉站，仓库零备件。等欧洲调货耗了 17 天——装置被迫降负荷，每天机会损失估超 ¥20 万。事后按 ABC 分类升为 A 类，冷备 1 件 + 签 48h 应急调货协议。教训只有一句：Quantum 还在跑，这卡就得提前锁货源，别等 ERR LED 常红再找。
