描述
产品详情
· 型号：PLX32-EIP-SIE
· 品牌：ProSoft Technology
· 系列：PLX32系列
技术参数
注：以下参数综合自官方数据手册及行业通用规格，请以最终到货实物固件版本为准。
| 参数项 | 规格说明 |
|---|---|
| 协议支持 | EtherNet/IP (Client/Server), Siemens S7 TCP/IP (S7-Comm) |
| 以太网端口 | 2 x RJ45, 10/100 Mbps, 双端口独立子网/完全隔离 |
| 数据寄存器 | 最多 10,000 个 16 位寄存器（通常配置为4000个） |
| EtherNet/IP连接 | Class 1 I/O: 2个 (248字节输入/248字节输出/连接); Class 3: 5个Server连接 |
| S7连接数 | 最多 8 个并行Client连接（据不同来源，亦有20 Clients之说） |
| 刷新周期 (RPI) | 最低 5 ms/连接 |
| 电源要求 | 24 VDC (允许范围 10-36 VDC)，典型功耗 ≤5W |
| 工作温度 | -25°C 至 +70°C（部分渠道标注工业级-40°C，严格请以-25°C为准） |
| 尺寸 (H x W x D) | 约 13.67 x 5.05 x 11.13 cm (5.38 x 1.99 x 4.38 in) |
| 安装方式 | 35mm DIN导轨安装 |
| 配置方式 | ProSoft Configuration Builder (PCB) + Studio 5000 EDS AOP |
产品介绍
现场最常见的一幕：机柜里并排放着罗克韦尔和西门子的控制器，它们各说各话，工程师不得不在中间写一堆繁琐的MSG指令或第三方OPC中转，不仅延迟高，调试起来还极其痛苦。

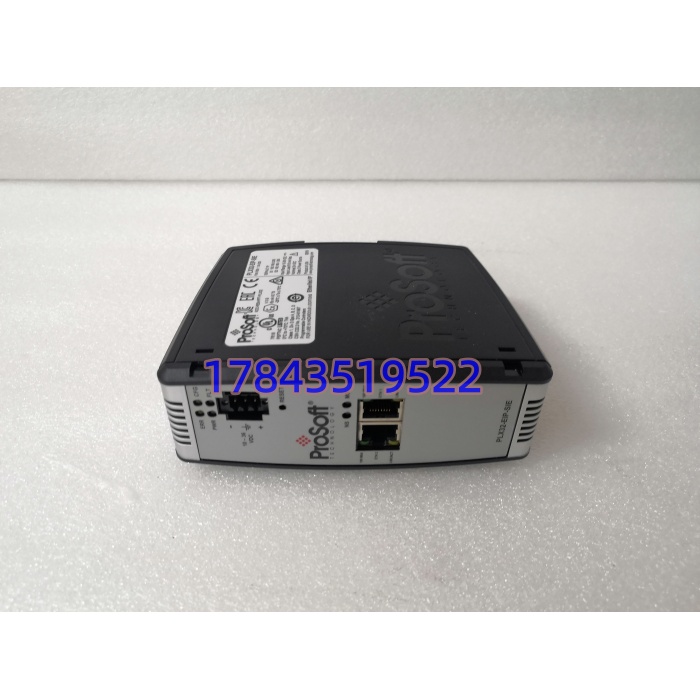

PLX32-EIP-SIE就是为终结这个痛点设计的专用“翻译官”。它最聪明的设计在于那两个独立的以太网口——你可以把EtherNet/IP挂在A网段，把西门子S7挂在B网段，网关在中间做物理隔离和数据搬运，完全不用为了迁就对方去改PLC的IP地址，这能避免多少网络风暴和停机风险，做过现场的人都懂。
从商业价值上看，它带来的不仅是稳定，更是效率。内置的EDS文件让你在Studio 5000里就像组态一个本地模块那么简单，梯形图不用写复杂的通讯指令，调试时间缩短60%以上是官方给出的保守估计。 实际上，你真正省下的是工程师趴在电脑前一个个对寄存器地址的时间——这笔工时费算下来，远比网关本身那点差价更值得关注。当然，严格来说，要实现5ms的刷新率，建议配合固件v3.2以上的版本使用，老版本可能需要在配置软件里手动锁定RPI值。
替换与升级建议
此模块属于跨品牌协议转换网关，并非直接替换同型号硬件的备件，而是用于系统集成或产线升级场景。市面上暂无完全免配置的物理替代品。
| 兼容性级别 | 对应场景 / 型号参考 | 具体差异与改动成本 |
|---|---|---|
| ✅ 直接替换 | 同型号 PLX32-EIP-SIE 旧版本/故障件 | 硬件安装尺寸一致，仅需将旧SD卡配置导入新模块，或使用PCB软件下载同一份工程文件。工作量：极低（约15分钟）。 |
| ⚠️ 软件兼容 | Anybus X-gateway (EIP-SIE) / 软PLC方案 | 硬件不同，配置软件、EDS文件完全不通用。需要重新建立所有变量映射表和通讯连接。工作量：中高（约1-3天），风险在于重新映射可能导致地址错位。 |
| ❌ 硬件不兼容 | ProSoft PLX31-EIP-MBTCP (Modbus) / PLX32-EIP-PND (Profinet) | 虽然同属PLX系列且外观接近，但协议栈完全不同。这个网关是“说西门子话”的，而PLX32-EIP-PND是“说Profinet话”的，两者硬件不通用，无法通过刷固件转换。 |
常见问题解答 (FAQ)
1. 这玩意能直接换掉我机柜里坏掉的ANYBUS模块吗？
看情况。如果原来就是PLX32-EIP-SIE，那直接换，配置灌进去就行。如果原来用的是Anybus或其他牌子，不能直接换。硬件螺丝孔位可能对得上，但配置软件、映射表、EDS文件全部要推倒重来。保守估计你需要预留至少4小时的停机调试窗口来重新做变量映射。
2. 它连西门子1500是走S7协议还是Profinet？
注意，这个型号是 EIP-SIE，走的是 S7 TCP/IP 协议（ISO-on-TCP），不是Profinet。如果是Profinet，那得去买PLX32-EIP-PND那个型号。买错了开箱就不支持退货了，下单前务必确认清楚。
3. 交期要多久？现在下单几天能到？
目前查到的库存现货渠道，款到后最快2-3个工作日可安排发货（国内现货前提）。 如果选择普通渠道订货，周期通常在4-6周。急着用的话，下单前一定问清楚是不是“国内现货”以及发货地点。
4. 坏了怎么办？保修怎么算？
市面上正规代理渠道提供的保修期通常是12个月（365天）。 但要注意，这种网关属于嵌入式设备，如果因现场雷击、接错220V高压导致的物理损坏，厂家是不保的。建议在电源输入端加装一个合格的24VDC开关电源和浪涌保护器，这比啥保修都管用。
5. 配置这个网关需要额外花钱买软件吗？
不需要。ProSoft Configuration Builder (PCB) 配置软件是免费下载的。在Rockwell那边只需要用Studio 5000导入随网关附赠的EDS文件即可生成UDT，不需要买任何额外的通讯授权码。
6. 最大能传多少数据？会不会掉包？
官方标称最大支持4000个16位寄存器（约8KB） 的数据交换，RPI最快5ms。 现场实测发现，如果传输数据量超过3000个寄存器时，建议把RPI放宽到10-15ms，否则CPU负荷会明显上升。如果不是做伺服同步那种高实时控制，没必要追求极限速度，稳定第一。
