描述
产品详情

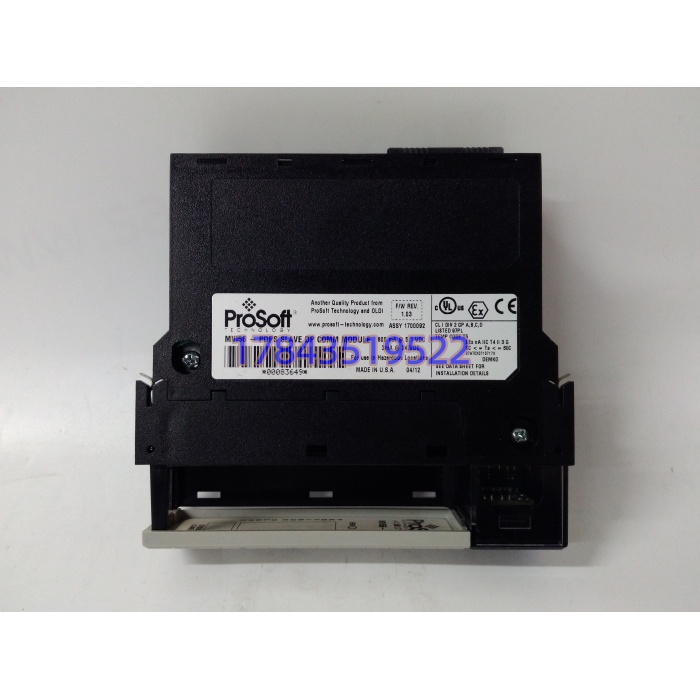

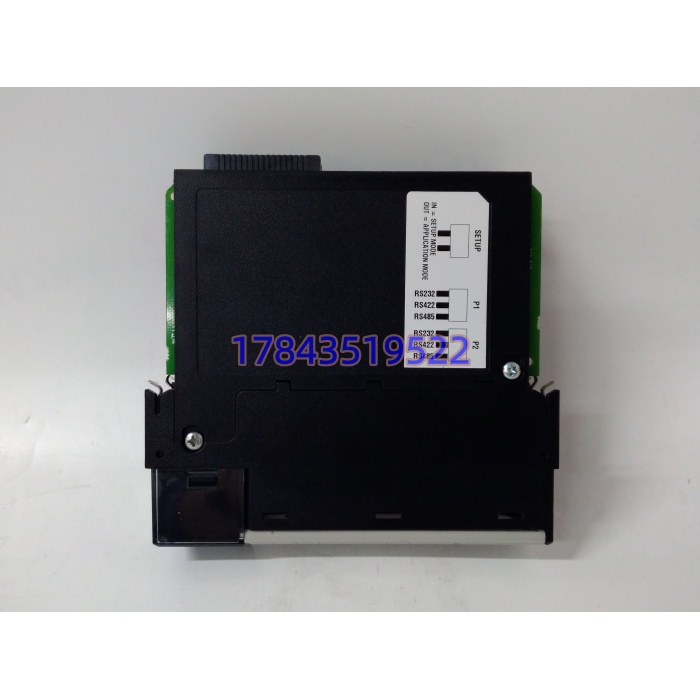

· 型号：MVI56-PDPS
· 品牌：ProSoft Technology（HMS Networks）
· 系列：ControlLogix MVI56 通信模块
规格参数
| 参数项 | MVI56-PDPS 原厂标称值 |
|---|---|
| 产品定位 | ControlLogix 1756 背板 PROFIBUS DP V0 从站模块 |
| 适配机架 | 1756-Ax 本地/远程机架，单槽，被处理器识为 I/O 模块 |
| 协议 | PROFIBUS DP-V0 Slave（支持 Freeze/Sync 模式） |
| 物理接口 | 1× DB9 母头（RS-485，标准 DP 连接器） |
| 波特率 | 9.6 k / 19.2 k / 45.45 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 Mbps |
| 站地址 | 0–125 可拨码/软件设（0 为预留，实用 1–125） |
| 数据映射 | 最大 122 字输入 / 122 字输出（总 ≤200 字，非 5000 字） |
| 背板供电 | 5.1 V DC 800 mA，24 V DC 3 mA（无外接电源口） |
| 隔离 | PROFIBUS↔背板 1500 V AC 光耦隔离 |
| 配置口 | 前置 RJ45 形态 RS-232（接 PC 跑 ProSoft Configuration Builder） |

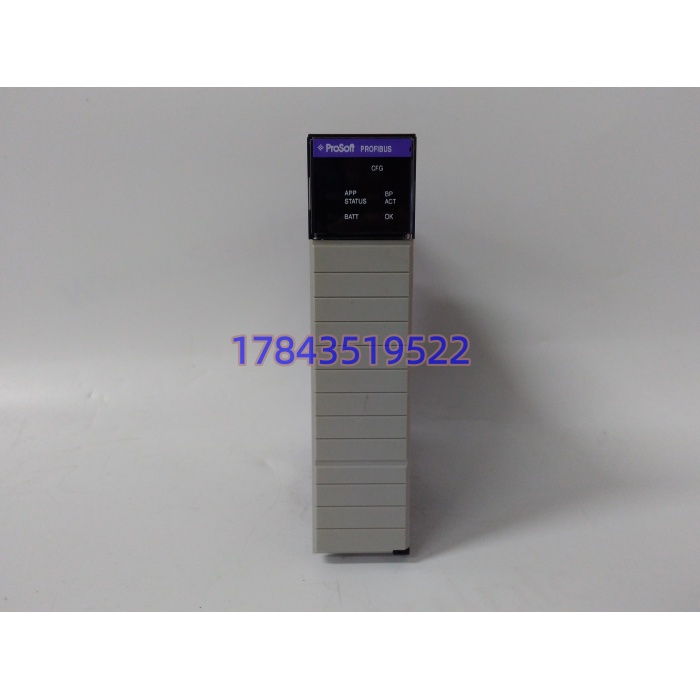

| 诊断 | 模块面 LED（APP/STATUS/BATT/ACT/DP）＋超时保持/清零可配 |
| 工作温度 | 0…+60℃（IEC 60068-2，非 -40 起步）；存储 -40…+85℃ |
| 尺寸重量 | 约 139×118×44 mm / 0.18 kg |
| 软件 | PCB + Studio 5000 导 EDS，梯形图/Add-On 搬数据 |
| 认证 | CE / UL / cULus / RoHS，ATEX 视背板配合 |
产品介绍
从竞品对比切：ControlLogix 原生不带 DP 口，老项目要挂进西门子主站网，三条路——外置 DP 网关（多一个供电点和故障点）、换 CPU 配 1756-CP3 之类（不现实）、或直接插 MVI56-PDPS 当原生从站。现场实测发现第三种最省心：模块在 I/O 树里就是个普通从站卡，Logix 程序里建两个 INT 数组搬数据，主站侧拖 GSD 进来配 122/122 字，半天通完。它不跑控制逻辑，只干“背板 CIP ↔ DP 周期报文”这件翻译活，但这件活红了，ControlLogix 在 DP 主站眼里就变“站故障”，S7 侧 OB86 一报，连锁一解列，连续线比 PLC 本机故障还难查。
生命周期上 ProSoft 把 MVI56 基础系划入成熟段（MVI56E 增强系才是现行主推），-PDPS 原厂新件未硬停产但渠道偏 New Surplus，国内拆机 4k–9k 人民币晃，交期授权商 3 天–6 周不等。 严格来说它只在 Studio 5000 v16+ 完整认 EDS，老 RSLogix 5000 v12 以下要手动改 I/O 尺寸；L8x 控制器上跑没问题，但 DP 网速设 12 Mbps 时 1756 背板槽位别选最远端（信号反射见过一次）。二手市场常把“DB9 能发报文”当“可用”，忽略 122 字边界——超映射下装会报“Module Configuration Mismatch”，主站侧直接丢站。
应用场景与库存策略
停机损失视角：-PDPS 红了，ControlLogix 在 DP 主站网里变失踪站，西门子侧把对应 PQW/PIW 冻结或清零，汽机给水旁路阀给定丢、辅机连锁解列，连续工艺线只能切就地手操，一次非计划降负荷损失轻松六位数。
典型场景与备货建议：
- 电厂辅网（S7-400 主站 + ControlLogix段）：非 不可（-PDPM 是主站反了向） → 建议单 I/O 站冷备 1 块+区域库备 1 块，B 类偏 A，按“在线台数×0.3”向上取整。
- 冶金连铸机（S7-1500 主站拖 AB 液压站）：DP 网速常跑 6 M/12 M → 备件到货必须测 12 Mbps 下 122 字满映射不丢包，别只点绿灯。
- 石化压缩机群（AC800M 做 DP Master 接 ControlLogix 辅控）：单模块单点 → 至少备 1 块翻新件，要求带原厂 GSD 版本标签。
- 集团多厂同型 ABB+S7 混合架构：走 ProSoft/HMS 授权服务 VMI 代管 2-3 块，释放各厂分散库存资金。
- 腐蚀环境（沿海平台）：选 Conformal Coating 批次（铭牌有 XT 后缀），普通件别上装置区。
真实案例：2022 年华北某 2×350 MW 机组化学水处理，S7-400 主站下挂 Control 加药站 因背板 5 V 纹波偏大（同槽插了三块高耗卡）反复复位，DP 站每小时丢 2-3 次，加药 PID 在 S7 侧切手动，凝水 pH 漂过 9.2。库存 0，从天津同行库调拆机件 1 天到，换槽位+移卡后该厂把 提级，按“每 3 台在线备 1 块”囤了 2 块（分两库房），并把“同槽 5 V 总耗 ≤ 背板余量 80%”写进装机规范。备件钱不到一次凝水超标排污罚产的 5%。
