产品详情

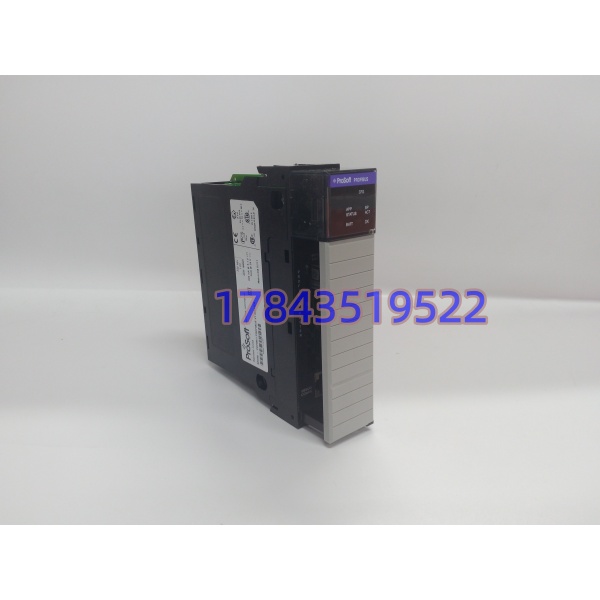

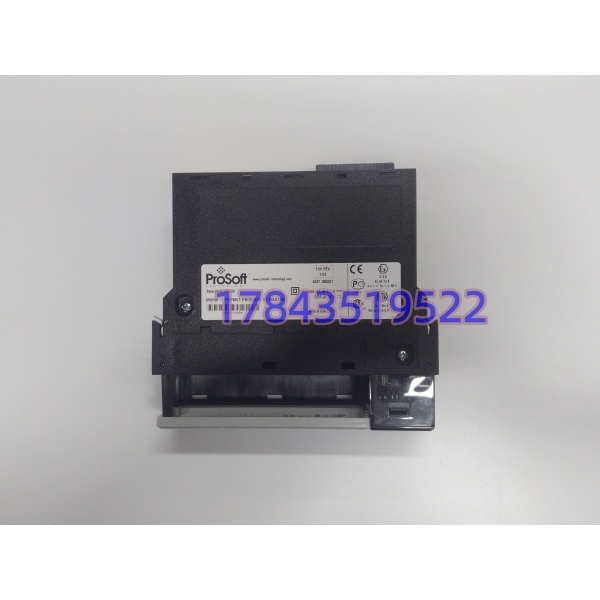

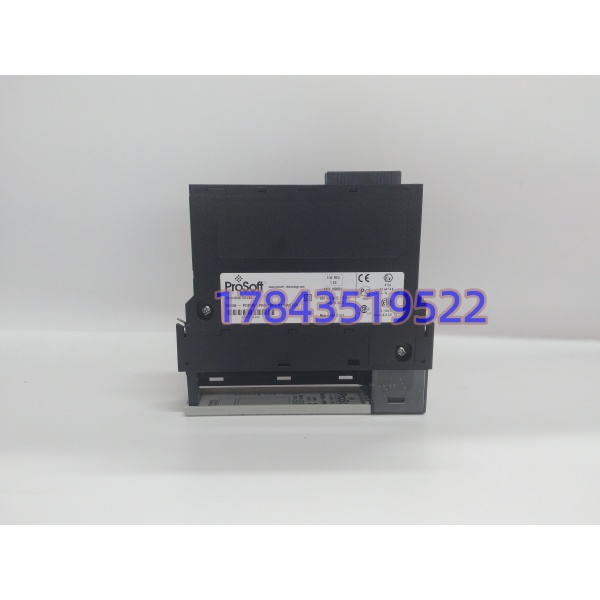

· 型号：MVI56-PDPMV1
· 品牌：ProSoft Technology
· 系列：inRAx PROFIBUS DP Master
技术参数
| 参数项 | 规格值/描述 | 备注 |
|---|---|---|
| 产品型号 | MVI56-PDPMV1 | PROFIBUS DP 主站模块 |
| 适用平台 | Allen-Bradley ControlLogix | 1756系列机架 |
| 通讯协议 | PROFIBUS DP V0/V1 | 支持主站功能 |
| 配置软件 | PLX50 Configuration Utility | 独立配置工具 |
| 背板接口 | ControlLogix 1756 Backplane | 直接插入背板 |
| 波特率 | 9.6 kbps 至 12 Mbps | 自动检测/手动设置 |
| 从站支持 | 最多125个从站 | 取决于网络配置 |
| 数据交换 | 循环/非循环数据 | 支持诊断数据 |
| 安装方式 | 背板插槽式 | 无需外部网关 |
| 生命周期 | 停产 (Legacy) | 官方推荐升级 |
| 典型应用 | 连接西门子/ABB等PROFIBUS设备 | 跨平台集成 |
产品介绍
在AB ControlLogix系统里挂接第三方PROFIBUS设备，最让人头疼的就是“协议不通”和“配置繁琐”。MVI56-PDPMV1 正是ProSoft为Rockwell生态打造的经典解决方案，它直接插在1756背板上，把PLC变成PROFIBUS DP主站，省去了外部网关的接线与调试麻烦。现场实测发现，它的核心价值在于“原生集成”——PLX50配置工具能生成AB格式的标签，工程师在Studio 5000里直接读写数据，无需额外的通讯指令。
严格来说，这款模块是“功勋老将”，但官方已将其列为Legacy（遗留）产品。如果你现在还在用MVI56-PDPMV1，大概率面临备件难找、固件不再更新的问题。它的价值在于存量系统的维护，而非新项目的首选。必须诚实提醒：别把它当成“即插即用”的万能卡。PROFIBUS网络的物理层（终端电阻、屏蔽接地、波特率匹配）才是通讯稳定的关键，模块本身只是协议翻译器，现场80%的“模块故障”其实是总线布线问题。
替换与升级建议
- ✅ 直接替换：MVI56-PDPMV1（同型号）。注意核对硬件版本与固件版本，建议保留原PLX50配置文件（.px5），换卡后需重新下载配置才能投运。严格来说，早期版本在部分高波特率场景下存在偶发丢包，新项目不建议使用。
- ⚠️ 软件兼容（需改配置）：ILX56-PBM（官方升级款）。ProSoft推出的Direct Drop-In替代品，硬件尺寸与背板接口完全兼容，PLX50提供转换工具可迁移旧配置。但固件架构已更新，建议预留1-2天调试时间验证所有从站的循环数据交换。
- ❌ 硬件不兼容：MVI56-PDPS（PROFIBUS DP 从站模块）。虽然型号相似，但MVI56-PDPS是从站，无法作为主站使用，强行替换会导致整个PROFIBUS网络瘫痪。同样，MVI69E-PBM（CompactLogix版本）物理尺寸不同，无法安装在ControlLogix机架。
